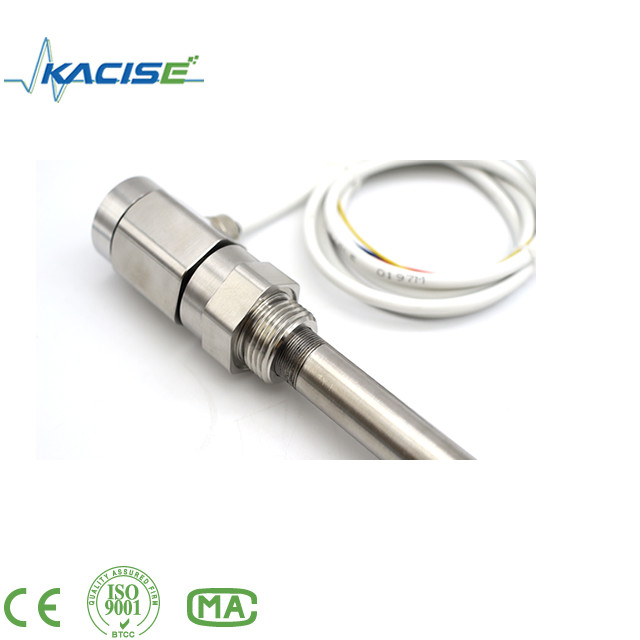

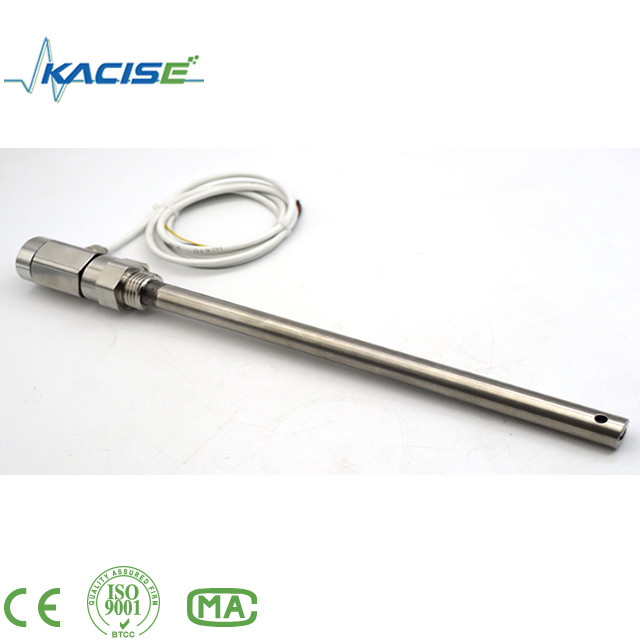

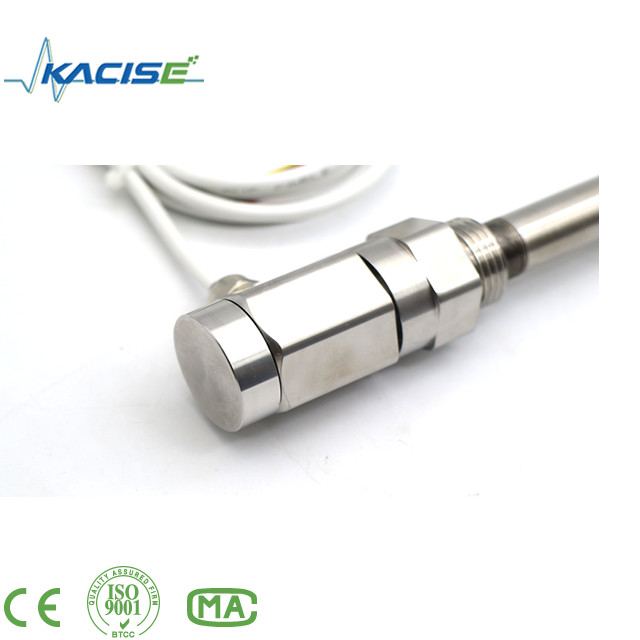

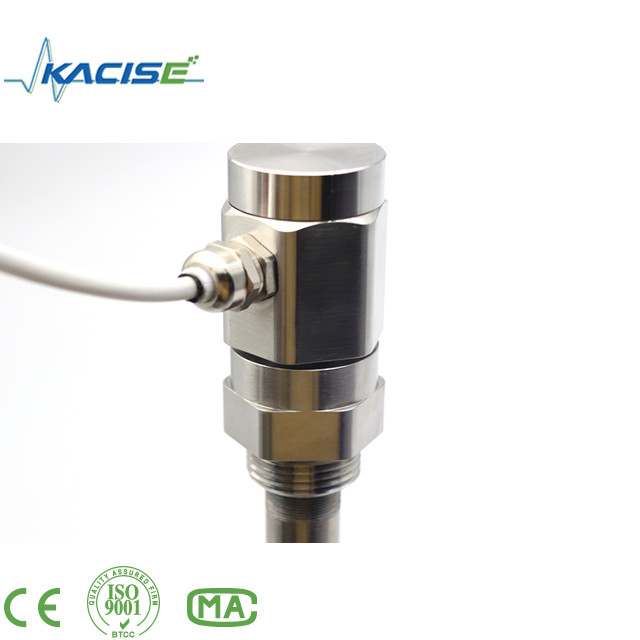

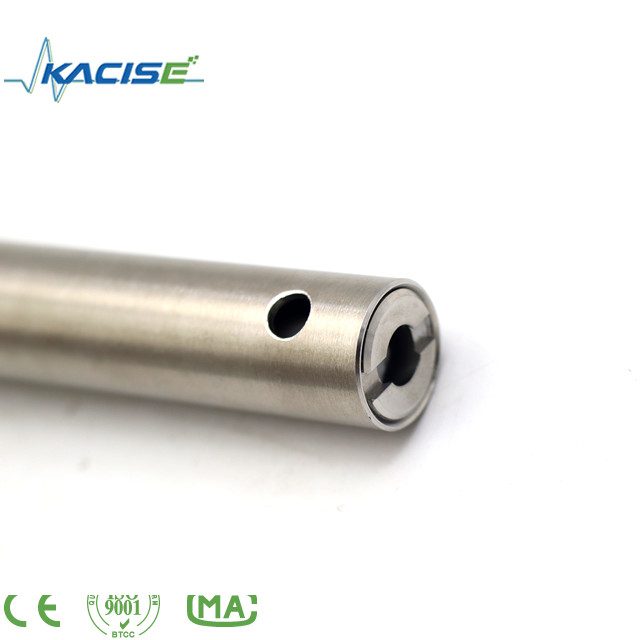

KSLV605 এর ক্যাপাসিটিভ লেভেল সেন্সর
১ সাধারণ বর্ণনা
ক্যাপাসিটিভ বুদ্ধিমান তরল স্তর সেন্সর একটি তরল স্তর (উপাদান স্তর) ট্রান্সমিটার যা ব্যবহার করা যেতে পারেতরল, তেল, শক্ত, ইন্টারফেস এবং পরিমাপ। কোন চলন্ত অংশ নেই, নির্ভরযোগ্যতা ব্যাপকভাবে উন্নত হয়,এটি জলীয় বাষ্প, ধুলো বা ঘনীভবন দ্বারা প্রভাবিত হয় না এবং স্থিতিশীল এবং নির্ভরযোগ্য সুবিধা আছেদীর্ঘমেয়াদী অপারেশন, উচ্চ সংবেদনশীলতা, ভাল রৈখিকতা, উচ্চ তাপমাত্রা প্রতিরোধের, উচ্চ চাপপ্রতিরোধ, ইত্যাদি বুদ্ধিমান তরল স্তর মিটার একটি দুই-ক্যার (লুপ চালিত) 4 ~ 20mADC পরিমাপসিগন্যাল, সহজেই সামঞ্জস্য করা যায়, বেতার ট্রান্সমিশন, 485 ট্রান্সমিশন ইত্যাদিরাসায়নিক, ধাতুবিদ্যা, বিদ্যুৎ শক্তি, কাগজ, ওষুধ এবং অন্যান্য ক্ষেত্র।
২ বৈশিষ্ট্য
মোডবাস প্রোটোকল সংহত করা সহজ।
কোন চলনশীল বা নমনীয় উপাদান ছাড়া সহজ কাঠামো, তাই এটি উচ্চ নির্ভরযোগ্যতা এবং ন্যূনতমসাধারণ পরিস্থিতিতে, রুটিনের বড়, মাঝারি এবং ছোট আকারের রক্ষণাবেক্ষণের প্রয়োজন নেই।ছোট রক্ষণাবেক্ষণ।
বিভিন্ন সিগন্যাল আউটপুট বিভিন্ন সিস্টেম কনফিগারেশনের জন্য সুবিধাজনক।
উচ্চ তাপমাত্রা এবং উচ্চ চাপ পাত্রে স্তর পরিমাপ জন্য উপযুক্ত এবং পরিমাপমান তাপমাত্রা দ্বারা প্রভাবিত হয় না, পরিমাপ করা তরল নির্দিষ্ট ওজন এবং আকৃতি এবংপাত্রে চাপ।
এটি বিশেষ করে শক্তিশালী ক্ষয়কারী তরল যেমন অ্যাসিড এবং ক্ষারীয় পরিমাপের জন্য উপযুক্ত।
পারফেক্ট ওভারকরেন্ট, ওভারভোল্টেজ এবং পাওয়ার সাপ্লাই পোলারিটি সুরক্ষা।
ওয়্যারলেস লেভেল সেন্সরের ওয়্যারলেস রিমোট ট্রান্সমিশন ফাংশন আছে।
যেকোনো মাধ্যম পরিমাপ করতে পারে।
৩ স্পেসিফিকেশন
সনাক্তকরণ ব্যাপ্তিঃ ০।1~৩০ মিটার
ক্যাপাসিট্যান্স পরিমাপ পরিসীমাঃ 10PF~৫০০পিএফ
নির্ভুলতাঃ ০.১ শ্রেণি, ০.২ শ্রেণি, ০.৫ শ্রেণি, ১ শ্রেণি
চাপ পরিসীমাঃ -0.1MPa~৩২ এমপিএ
প্রোব তাপমাত্রা প্রতিরোধেরঃ -50~250°C
পরিবেষ্টিত তাপমাত্রাঃ -40~85°C
সঞ্চয় তাপমাত্রাঃ -55°C~+১২৫°C
আউটপুট সিগন্যালঃ ৪~20mA, 485 যোগাযোগ ইত্যাদি
ওয়্যারলেস আউটপুট লেভেল সেন্সরের যোগাযোগ দূরত্ব 200 মিটারেরও কম, এবং শক্তিসরবরাহ ভোল্টেজ ৩.৩-৩৬ ভি (বিকল্প ব্যাটারি পাওয়ার সাপ্লাই)
পাওয়ার সাপ্লাই ভোল্টেজঃ ৫~৩৬ ভোল্ট ডিসি
লেভেল সেন্সর উপাদানঃ 316 স্টেইনলেস স্টীল, 1Gr18Ni19Ti বা PTFE
দীর্ঘমেয়াদী স্থিতিশীলতাঃ≤0.১% এফএস/বছর
তাপমাত্রা প্রবাহঃ≤0.০১% এফএস/°C(০ এর মধ্যে)~70°C)
বিস্ফোরণ প্রতিরোধী গ্রেডঃ ExibIICT6
সুরক্ষা স্তরঃ IP67
৪ কাঠামো
ক্যাপাসিটিভ তরল স্তর সেন্সর বিভিন্ন অ্যাপ্লিকেশন অনুষ্ঠান এবংপ্যারামিটার, কিন্তু সাধারণভাবে তার প্রধান কাঠামো মোটামুটি দুটি অংশে বিভক্ত করা যেতে পারে, যথা সেন্সরঅংশ এবং ট্রান্সমিটার অংশ. যেমন ছবি দেখায়ঃ
ছবিতে একটি সেন্সর দেখায়, যা সরাসরি কনটেইনার সরঞ্জাম বা পরিমাপ probesমিটার টিউবের পরিমাপ মাধ্যম
চিত্রের B এবং C হল তরল স্তরের গ্যাস এবং তরল স্তরের সংযোগ ফ্ল্যাঞ্জপরিমাপ ও নিয়ন্ত্রণ যন্ত্র, যা যন্ত্রপাতির ফ্ল্যাঞ্জ সংযোগের জন্য ব্যবহৃত হয়, এবংসরঞ্জামটিতে থাকা তরল এবং চাপ পরিমাপ সিলিন্ডারে টেনে আনা হয়।
D ছবিতে তরল স্তর পরিমাপ এবং নিয়ন্ত্রণ যন্ত্রের পরিমাপ সিলিন্ডার দেখানো হয়েছে।যা সেন্সর ইলেক্ট্রোডের সাথে ক্যাপাসিটেন্স গঠন করতে পারে।
E চিত্রের মধ্যে প্রদর্শিত হয় নিকাশী ফ্ল্যাঞ্জ, যা নিয়মিত তরল স্তরে ময়লা স্রাব করতে পারেপরিমাপ এবং নিয়ন্ত্রণ যন্ত্র বাইরে, তরল পরিমাপ নল ভিতরে রাখাস্তর পরিমাপ এবং নিয়ন্ত্রণ যন্ত্র পরিষ্কার, এবং সেন্সরকে ময়লা থেকে রক্ষা করুন।
F চিত্র প্রদর্শিত হয় ট্রান্সমিটার যা ধারণক্ষমতা থেকে স্ট্যান্ডার্ড রূপান্তর ডিভাইসবর্তমান সংকেত, এবং সমগ্র তরল স্তর পরিমাপ এবং নিয়ন্ত্রণ যন্ত্রের কেন্দ্রীয় অংশ।প্রধান ফাংশন তরল স্তর পরিবর্তন দ্বারা সৃষ্ট ক্যাপাসিট্যান্স পরিবর্তন ইনক্রিমেন্ট গ্রহণ করা হয়সেন্সর, এবং তারপর রূপান্তর পরে, এটা 4-20mADC স্ট্যান্ডার্ড বর্তমান সংকেত আউটপুট. এই ট্রান্সমিটারসামরিক ইন্টিগ্রেটেড ডিভাইস গ্রহণ করে, কম শক্তি খরচ, উচ্চ তাপমাত্রা প্রতিরোধের, শক্তিশালীনির্ভরযোগ্যতা, এবং অন্তর্নিহিত নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।
দ্রষ্টব্যঃ ট্রান্সমিটার এবং পরিমাপ টিউব মধ্যে একটি সিলিং অংশ আছে, যা গঠিত হয়বেশ কয়েকটি সিল, যা নিশ্চিত করতে পারে যে পরিমাপ মাধ্যম সেন্সরের সংস্পর্শে রয়েছে কিন্তুএই বিভাগটি একটি গুরুত্বপূর্ণ সিলিং অংশ, দয়া করে নাদুর্ঘটনা এড়ানোর জন্য নির্মাতার সম্মতি ছাড়াই এটি ভেঙে ফেলা।
৫ প্রদর্শন
6 ওয়্যারিং
KSLV606 (ডিসপ্লে মডেল) এর দুটি ক্যাবলিং উপায় রয়েছেঃ একটি RS485, অন্যটি 4-20mA।
1) RS485
২) ৪-২০ এমএ
ইনস্টলেশনের পর, প্রথমবারের মত ব্যবহার করার সময়, গ্যাস ফেজ ভ্যালভটি প্রথমে খুলতে ভুলবেন না এবংতারপর তরল পর্যায়ে ভালভ খুলুন তরল স্তর হিংস্রভাবে fluctuate হবে না তা নিশ্চিত করার জন্য, কারণপরিমাপের ভুল।
উপরন্তু, এটি নিশ্চিত করা উচিত যে সংযোগ ক্যাবল জয়েন্টগুলি ভাল যোগাযোগ এবংদীর্ঘমেয়াদী ব্যবহারে, নিয়মিত নিকাশী স্রাবের দিকে মনোযোগ দিন, যাতেময়লা জমা হয় এবং যন্ত্রের কর্মক্ষমতা প্রভাবিত করে। সাধারণ তামা তরল গ্রহণ,সি-কার্বন তরল, Baohe গরম পানি টাওয়ার, নিকাশী পুল এবং অন্যান্য নোংরা মিডিয়া উদাহরণস্বরূপ, এটা উচিতসপ্তাহে ১ থেকে ২ বার স্রাব নিশ্চিত করা উচিত, যখন পরিষ্কারের মাধ্যমটি ১ থেকে ২ বার স্রাব করা উচিত।মাসে ২ বার।জল, ক্ষয়কারী মাধ্যম বা গ্যাস থেকে প্রতিরোধ করার জন্য ট্রান্সমিটার হাউজিং শক্তভাবে আবৃত করা উচিতএবং এটি বহিরাগত শক্তির সাথে সংঘর্ষ এবং অ-পেশাদারদের দ্বারা এটি বিচ্ছিন্ন করা নিষিদ্ধ।ট্রান্সমিটারগুলির জন্য তিনটি সাধারণ ওয়্যারিং পদ্ধতি রয়েছেঃ (a) (b) (c) এ দেখানো হয়েছে
উপরের ছবিতে দেখানো হয়েছে, তরল স্তর পরিমাপ এবং নিয়ন্ত্রণ যন্ত্রের ট্রান্সমিটারের জন্য তিনটি তারের পদ্ধতি রয়েছে।চিত্র (a) সরাসরি ট্রান্সমিটার এবং ডিজিটাল প্রদর্শন মিটার এর তারের চিত্র দেখায়চিত্র (খ) ট্রান্সমিটার এবং ডিসিএস কন্ট্রোল সিস্টেমের তারের চিত্র দেখায়। কন্ট্রোল সিস্টেম 24V সরবরাহ করে এবং ট্রান্সমিটারের সাথে সংযুক্ত।চিত্র (c) নিরাপত্তা বাধা দ্বারা চালিত ট্রান্সমিটার সংযোগ ডায়াগ্রাম দেখায়. ব্যবহারকারীরা ইনস্টলেশনের সময় উপরের তিনটি তারের পদ্ধতি উল্লেখ করতে পারেন।
