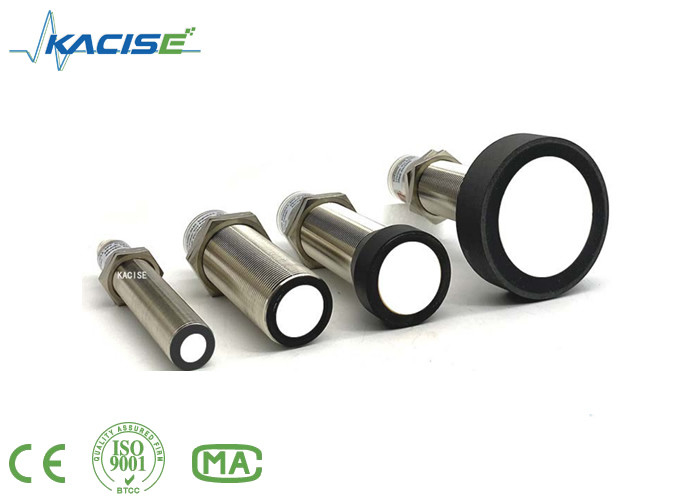

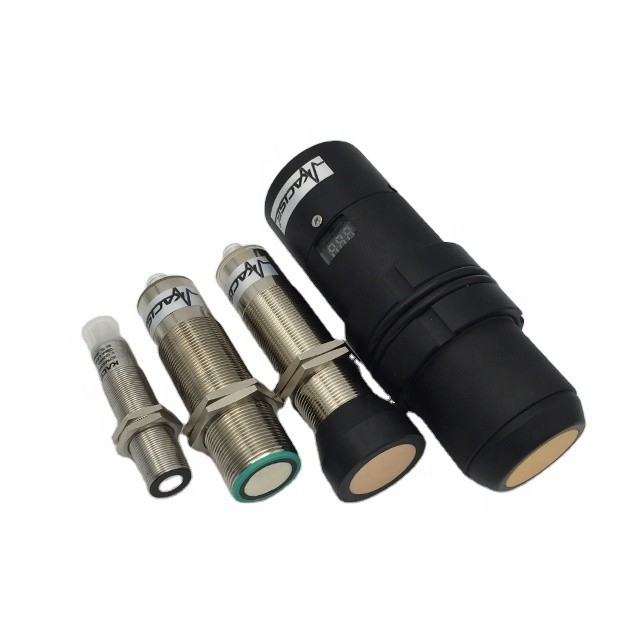

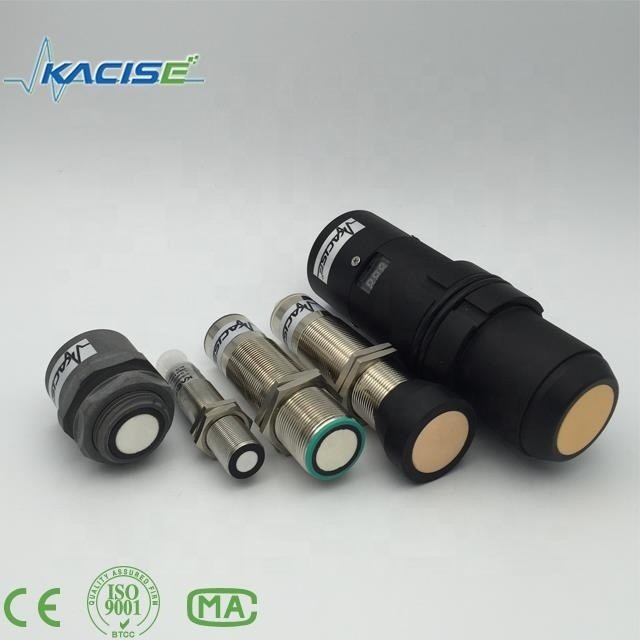

উচ্চ সংবেদনশীলতা অতিস্বনক ক্লিনার ট্রান্সডুসার 40 - 20mA
গরম বিক্রয় অতিস্বনক ক্লিনার ট্রান্সডুসার বৈশিষ্ট্য
1. এই অনুরূপ পণ্য অনেক ধরনের সঙ্গে সামঞ্জস্যপূর্ণ.
2. উচ্চ সংবেদনশীলতা
3. পাঠগুলি প্রতি 33 মিমিএস ((30Hz) 3 মিটারের মধ্যে বা প্রতি 80 মিমি ((12.5Hz) 10 মিটারের মধ্যে ঘটতে পারে।
4. ফ্রি রান অপারেশন ক্রমাগত পরিমাপ এবং আউটপুট রেঞ্জার তথ্য করতে পারেন
5. 9V-28V সরবরাহ খুব কম গড় বর্তমান ড্রপ সঙ্গে
6. মাল্টি-টাইপ আউটপুট টাইপ যেমন এনালগ (40-20mA, 0/1-5V, 0/1-10V), RS485, ক্যান বাস।
7. সেন্সর 40KHz, 112KHz, 175KHz, 300KHz, 1MHz এ কাজ করে
গরম বিক্রয় অতিস্বনক ক্লিনার ট্রান্সডুসার সংক্ষিপ্ত ভূমিকা
এই সেন্সরটি একটি কমপ্যাক্ট, শক্তিশালী পিভিসি বা স্টেইনলেস স্টিলের হাউজে খুব স্বল্প থেকে দীর্ঘ পরিসরের সনাক্তকরণ এবং পরিসীমা সরবরাহ করে, যা আইপি 67 জল অনুপ্রবেশের জন্য ডিজাইন করা হয়েছে।0V-28V অপারেশন 0 থেকে বস্তু সনাক্ত করে.1 মিটার থেকে 10 মিটার পর্যন্ত এবং 0.001 মিটার বা 0.01 মিটার রেজোলিউশনের সাথে 0.25 মিটার থেকে 10 মিটার পর্যন্ত সোনার রেঞ্জের তথ্য সরবরাহ করে। ইন্টারফেস আউটপুট ফর্ম্যাটগুলি ইনপলস প্রস্থ আউটপুট,এনালগ ভোল্টেজ আউটপুট 0/4-20mA বর্তমান আউটপুট, NPN/PNP আউটপুট এবং RS485,RS232 আউটপুট modbus-RTU এবং modbus-ASCII সমর্থিত।
|
পরামিতি
|
|
সাধারণ বিবরণ
|
|
সেন্সিং দূরত্ব 100.4000mm
|
|
সামঞ্জস্যের পরিসীমা 100.4000mm
|
|
ব্যবহারযোগ্য এলাকা ০.২০০ মিমি
|
|
স্ট্যান্ডার্ড টার্গেট প্লেট 100mm×100mm
|
|
ট্রান্সডুসার ফ্রিকোয়েন্সি প্রায় 112kHz
|
|
প্রতিক্রিয়া বিলম্ব প্রায় 195ms
|
|
সূচক/অপারেটিং উপায়
|
|
LED নীল চালু
|
|
LED হলুদ স্যুইচিং অবস্থা নির্দেশ করে
ফ্ল্যাশিংঃ প্রোগ্রাম ফাংশন অবজেক্ট সনাক্ত করা হয়েছে
|
|
LED লাল স্থায়ীভাবে লাল: ত্রুটি লাল,
ফ্ল্যাশিং: প্রোগ্রাম ফাংশন, বস্তু সনাক্ত করা হয়নি
|
|
বৈদ্যুতিক বৈশিষ্ট্যাবলী
|
|
অপারেটিং ভোল্টেজ Uবি10.30 ভিডিসি, রিপল 10% এসএস
|
|
বিদ্যুৎ খরচ P0≤ ৯০০ এমডাব্লু
|
|
আউটপুট
|
|
আউটপুট প্রকার অ্যানালগ আউটপুট ০.১০ ভোল্ট
|
|
রেজোলিউশন মূল্যায়ন পরিসীমা [মিমি]/4000, কিন্তু ≥ 0.35 মিমি
|
|
বৈশিষ্ট্যযুক্ত বক্ররেখার বিচ্যুতি পূর্ণ স্কেল মানের ≤0.2%
|
|
পুনরাবৃত্তি নির্ভুলতা পূর্ণ স্কেল মানের ≤0.1%
|
|
লোড ইম্পেডেন্স ০.৫০০ ওহম
|
|
পূর্ণ স্কেল মান থেকে তাপমাত্রা প্রভাব ≤ 2%
|
|
পরিবেশগত অবস্থা
|
|
পরিবেশে তাপমাত্রা -25.70°C
|
|
সংরক্ষণের তাপমাত্রা -40.85°C
|
|
যান্ত্রিক বৈশিষ্ট্য
|
|
সুরক্ষা গ্রেড IP67
|
|
সংযোগ সংযোগকারী M12x1,4-PIN
|
|
উপাদান হাউজিং ব্রাস, নিকেলযুক্ত
|
|
ট্রান্সডুসার ইপোক্সি রজন/গভীর গ্লাস গোলকের মিশ্রণ;
পলিউরেথেন ফোম
|
|
ওজন ৬০ গ্রাম
|
বাহ্যিক সিঙ্ক্রোনাইজেশন
সেন্সরটি একটি বর্গাকার তরঙ্গ ভোল্টেজের বাহ্যিক প্রয়োগের মাধ্যমে সিঙ্ক্রোনাইজ করা যায়। সিঙ্ক্রোনাইজেশন ইনপুটটিতে একটি সিঙ্ক্রোনাইজেশন পলস একটি পরিমাপ চক্র শুরু করে।পলসের সময়কাল 100 μs এর বেশি হতে হবে. পরিমাপ চক্র একটি সিঙ্ক্রোনাইজেশন পালস এর পতন প্রান্ত দিয়ে শুরু হয়। একটি নিম্ন স্তর > 1 সেকেন্ড বা একটি খোলা সিঙ্ক্রোনাইজেশন ইনপুট সেন্সর স্বাভাবিক অপারেশন ফলাফল হবে।সিঙ্ক্রোনাইজেশন ইনপুট একটি উচ্চ স্তর সেন্সর নিষ্ক্রিয়দুটি অপারেটিং মোড উপলব্ধঃ
1একাধিক সেন্সর একই সিঙ্ক্রোনাইজেশন সিগন্যাল দ্বারা নিয়ন্ত্রিত হতে পারে। সেন্সরগুলি সিঙ্ক্রোনাইজ করা হয়।
2. সিঙ্ক্রোনাইজেশন পালসগুলি পৃথক সেন্সরগুলিতে চক্রীয়ভাবে প্রেরণ করা হয়। সেন্সরগুলি মাল্টিপ্লেক্স মোডে কাজ করে।
অভ্যন্তরীণ সিঙ্ক্রোনাইজেশন
অভ্যন্তরীণ সিঙ্ক্রোনাইজেশনের ক্ষমতা সম্পন্ন ৫ টি পর্যন্ত সেন্সরগুলির সিঙ্ক্রোনাইজেশন সংযোগগুলি একে অপরের সাথে সংযুক্ত থাকে। যখন শক্তি প্রয়োগ করা হয়, তখন এই সেন্সরগুলি মাল্টিপ্লেক্স মোডে কাজ করবে।
সাড়া বিলম্ব সিঙ্ক্রোনাইজ করা হবে সেন্সর সংখ্যা অনুযায়ী বৃদ্ধি পায়। সিঙ্ক্রোনাইজেশন TEACH-IN সময় সঞ্চালিত করা যাবে না এবং তদ্বিপরীত।সেন্সরগুলিকে মূল্যায়ন সীমাবদ্ধতা শেখার জন্য একটি অ-সিঙ্ক্রোনাইজড পদ্ধতিতে পরিচালিত করা উচিত.
নোটঃ
যদি সিঙ্ক্রোনাইজেশনের বিকল্পটি ব্যবহার না করা হয়, তাহলে সিঙ্ক্রোনাইজেশন ইনপুটটি গ্রাউন্ড (0V) এ সংযুক্ত করতে হবে অথবা সেন্সরটি একটি V1 ক্যাবল সংযোগকারী (4-পিন) এর মাধ্যমে পরিচালিত হতে হবে।
মূল্যায়নের সীমা সংশোধন করা
আল্ট্রাসোনিক সেন্সর দুটি শিক্ষণযোগ্য মূল্যায়ন সীমা সঙ্গে একটি এনালগ আউটপুট বৈশিষ্ট্য। এই সরবরাহ ভোল্টেজ প্রয়োগ করে সেট করা হয় - Uবিঅথবা + UবিTEACH-IN ইনপুটের সাথে সংযোগ স্থাপন করুন। TEACH-IN ইনপুটের সাথে কমপক্ষে 1 সেকেন্ডের জন্য সরবরাহের ভোল্টেজ প্রয়োগ করা উচিত। LEDs নির্দেশ করে যে সেন্সরটি TEACH-IN পদ্ধতির সময় লক্ষ্য চিহ্নিত করেছে কিনা।নিম্ন মূল্যায়ন সীমা A1 -U দিয়ে শেখানো হয়বি, A2 + U দিয়েবি.
দুটি ভিন্ন আউটপুট ফাংশন সেট করা যেতে পারেঃ
1. বস্তু থেকে দূরত্ব বৃদ্ধি সঙ্গে এনালগ মান বৃদ্ধি (উপরে র্যাম্প)
2. বস্তু থেকে দূরত্ব বাড়ার সাথে সাথে এনালগ মান হ্রাস পায় (হ্রাস র্যাম্প)
মূল্যায়ন সীমা শুধুমাত্র প্রথম 5 মিনিটের মধ্যে নির্দিষ্ট করা যেতে পারে
পাওয়ার চালু করুন। পরবর্তীতে মূল্যায়ন সীমাবদ্ধতা পরিবর্তন করতে,
ব্যবহারকারী শুধুমাত্র নতুন পাওয়ার অন করার পরেই পছন্দসই মান নির্দিষ্ট করতে পারবেন।
টিএইচআইএইচ-আইএন র্যাম্প (এ২ > এ১)
- নিম্ন মূল্যায়ন সীমাতে অবস্থান বস্তু
- টিইএইচ-আইএন নিম্ন সীমা A1 সঙ্গে - Uবি
- উপরের মূল্যায়ন সীমাতে অবস্থান বস্তু
- টিএইচআইএইচ-ইন উপরের সীমা A2 + Uবি
টিইএইচআইএন (TEACH-IN) পতনের র্যাম্প (A1 > A2):
- নিম্ন মূল্যায়ন সীমাতে অবস্থান বস্তু
- টিইএইচআইএন নিম্ন সীমা A2 + Uবি
- উপরের মূল্যায়ন সীমাতে অবস্থান বস্তু
- টিএইচআইএইচ-ইন উপরের সীমা A1 সঙ্গে - Uবি
ডিফল্ট সেটিং
A1: অপব্যবহারযোগ্য অঞ্চল
A2: নামমাত্র সেন্সিং রেঞ্জ
অপারেশন মোডঃ র্যাম্প উপরে উঠছে
2020 নতুন ডিজাইন করা অতিস্বনক ট্রান্সডুসার 40khz জেনারেটরের শব্দ শঙ্কুর বৈশিষ্ট্যগুলি সামঞ্জস্য করাঃ
আল্ট্রাসোনিক সেন্সরটি শব্দ শঙ্কুর দুটি ভিন্ন আকৃতিকে সক্ষম করে, একটি প্রশস্ত কোণ শব্দ শঙ্কু এবং একটি ছোট কোণ শব্দ শঙ্কু।
1. ছোট কোণ শব্দ শঙ্কু
- পাওয়ার সাপ্লাই বন্ধ
- টিচ-ইনপুট ক্যাবল সংযোগ করুন -UB
- পাওয়ার সাপ্লাই চালু করুন
- লাল এলইডি একবার ঝলকানি করে, পরেরটার আগে বিরতি দিয়ে।
- হলুদ এলইডিঃ স্থায়ীভাবে চালুঃ সেন্সর পরিসরের মধ্যে একটি বস্তু বা বিরক্তিকর বস্তুর উপস্থিতি নির্দেশ করে
- ইউবি থেকে টিচ-ইনপুট তার সংযোগ বিচ্ছিন্ন করুন এবং পরিবর্তন সংরক্ষণ করা হয়
2. প্রশস্ত কোণ শব্দ শঙ্কু
- পাওয়ার সাপ্লাই বন্ধ
- + ইউবি দিয়ে টিচ-ইনপুট তার সংযুক্ত
- পাওয়ার সাপ্লাই চালু করুন
- লাল এলইডিটি পরেরটির আগে দীর্ঘ বিরতির সাথে ডাবল ফ্ল্যাশ করে।
- হলুদ এলইডিঃ স্থায়ীভাবে চালুঃ সংবেদনের পরিসরের মধ্যে একটি বস্তু বা বিরক্তিকর বস্তু নির্দেশ করে
- + ইউবি থেকে টিচ-ইনপুট তার সংযোগ বিচ্ছিন্ন এবং পরিবর্তন সংরক্ষণ করা হয়
ইনস্টলেশন শর্তাবলী
যদি সেন্সরটি বায়ুমণ্ডলের তাপমাত্রা 0°C এর নিচে নেমে যায় তবে এটি সুরক্ষা ব্যবস্থাগুলিতে ভালভাবে কাজ করবে। স্টিলের বাদাম ব্যবহার করে একটি ছিদ্রের মধ্যে সরাসরি সেন্সরটি মাউন্ট করার ক্ষেত্রে,এটা হাউজিং থ্রেড মাঝখানে সংশোধন করা আবশ্যক.
প্যাকেজ এবং আনুষাঙ্গিক তথ্য
2 ইউনিট বাক্সে আছে এবং সমস্ত বাক্স স্ট্যান্ডার্ড প্যাকেজ বা গ্রাহকদের অনুরোধ উপলব্ধ মধ্যে প্যাক করা হয়। অতিস্বনক প্রতিটি শরীর ফেনা দ্বারা shielded হয়।
অ্যাক্সেসরিজ নিম্নরূপঃ
ক্যাবল দৈর্ঘ্য ২ মিটার
b, সেন্সর সংরক্ষণের জন্য ২টি বাদাম
