পরিচিতি

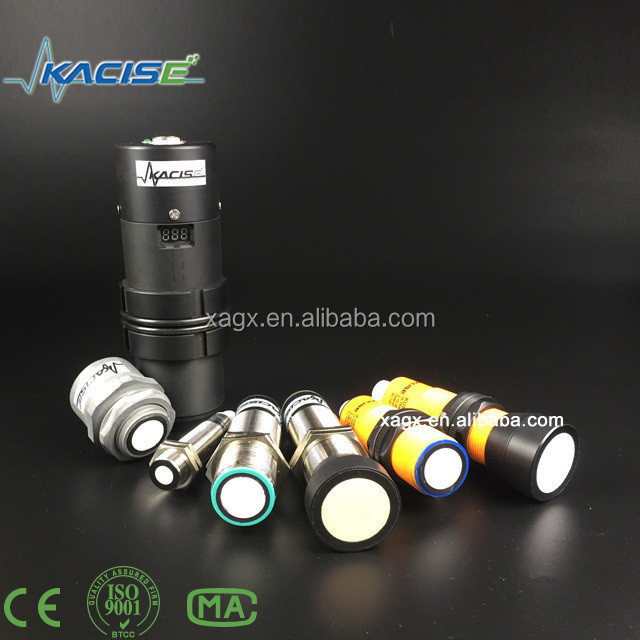

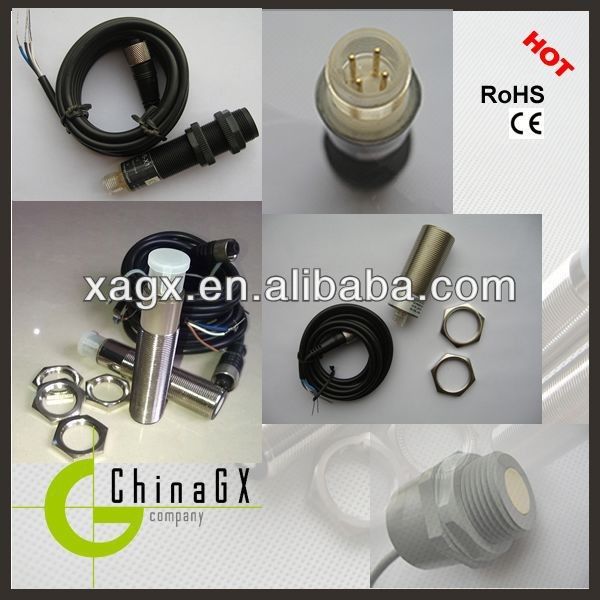

জিএক্সইউএস সিরিজের আল্ট্রাসোনিক সেন্সর শিল্প অটোমেশনের বিভিন্ন অ্যাপ্লিকেশন দৃশ্যাবলী জুড়ে। এটি উপাদান হ্যান্ডলিং, মোবাইল সরঞ্জাম, খাদ্য ও পানীয়,গেট এবং দরজায় ভরাট স্তর পরিমাপ বা সনাক্তকরণ কাজ: তারা বিভিন্ন অ্যাপ্লিকেশনের প্রয়োজনীয়তার জন্য সমাধান প্রদান করে।
ডিজিটাল সুইচিং আউটপুট বা একটি অ্যানালগ 4-20 এমএ ইন্টারফেস সহ সেন্সরগুলি সাধারণ।বেশিরভাগ সেন্সরকে একটি ইন্টারফেসের মাধ্যমে শেখানো বা প্যারামিটার করা যায় এবং তাই সংশ্লিষ্ট অ্যাপ্লিকেশনের সাথে মানিয়ে নেওয়া যায়.
বৈশিষ্ট্য
উচ্চ রেজোলিউশন
স্বল্প প্রতিক্রিয়া সময়
ছোট অন্ধ অঞ্চল
বিভিন্ন আউটপুট উপলব্ধঃ সুইচ, অ্যানালগ বা RS232/485 আউটপুট
স্পেসিফিকেশন
GXUS-M18
GXUS-M30
|
সেন্সিং রেঞ্জ
|
70... 1000 মিমি; 120... 2000 মিমি; 200... 3000 মিমি
|
|
স্ট্যান্ডার্ড টার্গেট প্লেট
|
100 মিমি x 100 মিমি
|
|
ট্রান্সডুসার ফ্রিকোয়েন্সি
|
প্রায়.২৫৫ কিলোহার্টজ
|
|
প্রতিক্রিয়া বিলম্ব
|
প্রায়.১২৫ এমএস
|
|
LED নীল
|
পাওয়ার চালু
|
|
LED হলুদ
|
শক্ত: মূল্যায়ন পরিসীমা মধ্যে বস্তু
|
|
ফ্ল্যাশিংঃ প্রোগ্রাম ফাংশন, বস্তু সনাক্ত করা হয়েছে
|
|
লাল এলইডি
|
solid: ত্রুটি
|
|
ফ্ল্যাশিংঃ প্রোগ্রাম ফাংশন, কোন বস্তু সনাক্ত করা হয়নি
|
|
অপারেটিং ভোল্টেজ Uবি
|
১০... ৩০ ভোল্ট ডিসি, রিপল ১০% এসএস
|
|
লোড ছাড়াই সরবরাহের বর্তমান I0
|
≤৪৫ এমএ
|
|
আউটপুট প্রকার
|
১টি অ্যানালগ আউটপুট ০-১০ ভোল্ট বা ৪...২০ এমএ।
|
|
রেজোলিউশন
|
0.11 মিমি সর্বোচ্চ সেন্সিং রেঞ্জে
|
|
বৈশিষ্ট্যযুক্ত বক্ররেখার বিচ্যুতি
|
±পুরো স্কেল মানের ১%
|
|
পুনরাবৃত্তি নির্ভুলতা
|
±0.১ % পূর্ণ স্কেল মান
|
|
লোড প্রতিরোধ
|
> ১kOhm
|
|
তাপমাত্রার প্রভাব
|
±1.5 % পূর্ণ স্কেল মান
|
|
পরিবেশে তাপমাত্রা
|
-২৫... ৭০ ডিগ্রি সেলসিয়াস (১৩... ১৫৮ ডিগ্রি ফারেনহাইট)
|
|
সংরক্ষণের তাপমাত্রা
|
-৪০... ৮৫ ডিগ্রি সেলসিয়াস (৪০... ১৮৫ ডিগ্রি ফারেনহাইট)
|
|
সংযোগের ধরন
|
ডিভাইস সংযোগকারী M12 x 1, 4-পিন
|
|
সুরক্ষা ডিগ্রী
|
আইপি৬৫ (আইপি৬৬ নির্বাচনযোগ্য)
|
|
উপাদান
|
হাউজিংঃ নিকেলযুক্ত ব্রোঞ্জ
অথবা স্টেইনলেস স্টীল
অথবা প্লাস্টিকের
|
|
ট্রান্সডুসারঃ ইপোক্সি রজন/গভীর গ্লাস গোলকের মিশ্রণ;
পলিউরেথান ফোম
|
মূল্যায়নের সীমা সংশোধন করা
আল্ট্রাসোনিক সেন্সরটিতে দুটি শেখার যোগ্য মূল্যায়ন সীমা সহ একটি এনালগ আউটপুট রয়েছে। এগুলি TEACH-IN ইনপুটটিতে সরবরাহ ভোল্টেজ -UB বা +UB প্রয়োগ করে সেট করা হয়।TEACH-IN ইনপুটটিতে কমপক্ষে 1 সেকেন্ডের জন্য সরবরাহের ভোল্টেজ প্রয়োগ করতে হবে. LEDs নির্দেশ করে যে সেন্সরটি TEACH-IN পদ্ধতির সময় লক্ষ্য চিহ্নিত করেছে কিনা। নিম্ন মূল্যায়ন সীমা A1 -UB, A2 +UB দিয়ে শেখানো হয়।
দুটি ভিন্ন আউটপুট ফাংশন সেট করা যেতে পারেঃ
1. বস্তু থেকে দূরত্ব বৃদ্ধি সঙ্গে এনালগ মান বৃদ্ধি (উপরে র্যাম্প)
2. বস্তু থেকে দূরত্ব বাড়ার সাথে সাথে এনালগ মান হ্রাস পায় (হ্রাস র্যাম্প)
মূল্যায়ন সীমা শুধুমাত্র প্রথম 5 মিনিটের মধ্যে নির্দিষ্ট করা যেতে পারেপাওয়ার চালু.
পরবর্তীতে মূল্যায়নের সীমা পরিবর্তন করার জন্য,ব্যবহারকারী শুধুমাত্র নতুন পাওয়ার অন করার পরেই পছন্দসই মান নির্দিষ্ট করতে পারবেন।
টিএইচআইএইচ-আইএন র্যাম্প (এ২ > এ১)
-নিম্ন মূল্যায়ন সীমাতে অবস্থান বস্তু
- টিএইচআইএইচ-আইএন নিম্ন সীমা A1 সঙ্গে - UB
- উপরের মূল্যায়ন সীমাতে অবস্থান বস্তু
- টিএইচআইএইচ-আইএন উপরের সীমা A2 + UB
টিইএইচআইএন (TEACH-IN) পতনের র্যাম্প (A1 > A2):
-নিম্ন মূল্যায়ন সীমাতে অবস্থান বস্তু
- টিএইচআইএইচ-আইএন নিম্ন সীমা A2 + UB
- উপরের মূল্যায়ন সীমাতে অবস্থান বস্তু
- টিএইচআইএইচ-আইএন উপরের সীমা A1 সঙ্গে - UB
ডিফল্ট সেটিং
A1: অপব্যবহারযোগ্য অঞ্চল
A2: নামমাত্র সেন্সিং রেঞ্জ
অপারেশন মোডঃ র্যাম্প উপরে উঠছে
এলইডি ডিসপ্লে
|
অপারেটিং মোডের উপর নির্ভর করে প্রদর্শন
|
লাল এলইডি
|
হলুদ এলইডি
|
|
টিএইচএইচ-আইএন মূল্যায়নের সীমা
বস্তু সনাক্ত করা হয়েছে
কোন বস্তু সনাক্ত করা হয়নি
বিষয় অনিশ্চিত (TEACH-IN অবৈধ)
|
বন্ধ
ফ্ল্যাশ
উপর
|
ফ্ল্যাশ
বন্ধ
বন্ধ
|
|
স্বাভাবিক মোড (মূল্যায়ন পরিসীমা)
|
বন্ধ
|
উপর
|
|
দোষ
|
উপর
|
পূর্ববর্তী অবস্থা
|
জিএক্সইউএস-এম৫৬
|
দূরত্ব পরিসীমা
|
50...৫০০ মিমি;100...১০০০ মিমি;200...৩০০০ মিমি;300...৫০০০ মিমি;
500...৬০০০ মিমি
|
|
রেজোলিউশন
|
৩ মিমি বা ০.১%(কোনটা বড়)
|
|
প্রতিক্রিয়া সময়
|
< ২০০ মিমি
|
|
প্রদর্শন
|
এলইডি
|
|
নির্গমন কোণ
|
২০°
|
|
অ্যানালগ আউটপুট
|
4~20mA/500Ω লোডিং
|
|
এসজাদুকরী আউটপুট
|
রিলে DC 30V/ 5A, PNP/NPN(অপশনাল)
|
|
RS232/485
|
MODBUS প্রোটোকল বা কাস্টমাইজড প্রোটোকল (ঐচ্ছিক))
|
|
পাওয়ার সাপ্লাই
|
স্ট্যান্ডার্ড 24VDC(±১৫%)
|
|
পরিবেশে তাপমাত্রা
|
-২০~+৬০°সি
|
|
সুরক্ষা শ্রেণি
|
আইপি৬৫ (আইপি৬৬ নির্বাচনযোগ্য)
|
|
ইনস্টলেশন
|
এম৫৬*২
|
