Modbus RS485 সহ IP68 ওয়াটারপ্রুফ আল্ট্রাসোনিক ডপলার সেন্সর এবং প্রবাহ পরিমাপের জন্য ওয়াইড ভোল্টেজ পাওয়ার সাপ্লাই

পণ্যটি অতিস্বনক ডপলার প্রভাবের নীতি অনুসারে প্রবাহের হার পরিমাপ করে এবং চাপ সেন্সরের মাধ্যমে জল স্তর এবং তাপমাত্রা পরিমাপ করতে পারে।যা কার্যকরভাবে জলরোধী এবং সিল করতে পারে.

• হ্যান্ডহেল্ড কম্পিউটারের সাথে যোগাযোগের জন্য মোডবাস যোগাযোগ প্রোটোকল এবং আরএস ৪৮৫ বাস ব্যবহার করা হয়।
• ধাতু ভিত্তিক স্থির ডিভাইস সহ, সহজ ইনস্টলেশন।
• সমস্ত সরঞ্জাম ইলেকট্রনিক নকশা গ্রহণ করে, উচ্চ ভোল্টেজ পাওয়ার সাপ্লাই, কম শক্তি খরচ, কোন যান্ত্রিক অংশ। এটি সঠিক পরিমাপ এবং স্থিতিশীলতা সুবিধা আছে,উচ্চ নির্ভরযোগ্যতা এবং শক্তিশালী বিরোধী হস্তক্ষেপ.
• এটি পরিষ্কার জল থেকে শুরু করে হলুদ নদীর জল পর্যন্ত বিভিন্ন জলের পরিবেশে প্রয়োগ করা যেতে পারে।

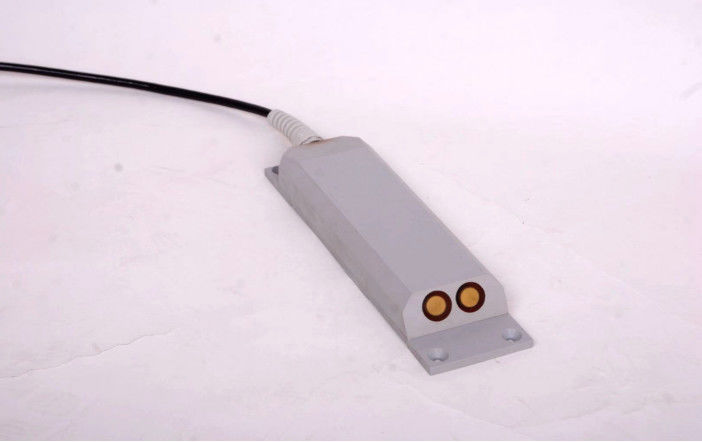

চিত্র ১ ডপলার সেন্সর

ডপলার ফ্লোমিটার নীতিঃ যখন অতিস্বনক উত্স এবং পর্যবেক্ষক আপেক্ষিক গতি করে, পর্যবেক্ষক দ্বারা প্রাপ্ত ফ্রিকোয়েন্সি অতিস্বনক উত্সের ফ্রিকোয়েন্সি থেকে আলাদা হবে।অতএব, অতিস্বনক ট্রান্সডুসার এর তুলনায় পানি সঙ্গে চলন্ত ছোট কণা এবং বুদবুদ এছাড়াও ট্রান্সডুসার এর গ্রহণ ফ্রিকোয়েন্সি পরিবর্তন হবে,এবং পানিতে স্থিরতা গতি বৃদ্ধি সঙ্গে বৃদ্ধিসুতরাং, ডপলার ফ্রিকোয়েন্সি শিফট পরিমাপ করা হয়, এবং ডপলার বর্তমান মিটার বিন্দুতে পানির প্রবাহের গতি পরিমাপ করা হয়।এটি প্রবাহ তথ্য পেতে চ্যানেলের ক্রস-সেকশন এলাকা দ্বারা গুণিত হয়.

কারণ ডপলার প্রবাহ পরিমাপ পানিতে শব্দ প্রসারণের গতি ব্যবহার করে, এবং পানিতে শব্দ প্রসারণের গতি পানির তাপমাত্রার সাথে ঘনিষ্ঠভাবে সম্পর্কিত,ডিভাইসে তাপমাত্রা পরিমাপের জন্য একটি অন্তর্নির্মিত তাপমাত্রা সেন্সর রয়েছে, এবং তারপর শব্দ গতি সংশোধন.

স্তর গভীরতা পরিমাপ একটি চাপ সেন্সর ব্যবহার করে প্রবাহের গতি সেন্সর অবস্থান এবং তরল স্তর মধ্যে দূরত্ব পরিমাপ করতে।

• পরিমাপের ধরনঃ বিন্দু গতি, তরল স্তর, তাপমাত্রা, প্রবাহ হার
• সুরক্ষা শ্রেণিঃ IP68
• পরিমাপ পদ্ধতিঃ অনলাইন
• পরিমাপের নীতিঃ অ্যাকোস্টিক ডপলার পদ্ধতি, গতি ক্ষেত্র পদ্ধতি
• বিদ্যুৎ সরবরাহঃ ব্যাটারি, সৌর শক্তি, নেটওয়ার্ক শক্তি
• আউটপুট সিগন্যালঃ Modbus RS485
• আউটপুট সংকেত সামগ্রীঃ বিন্দু গতি, তাত্ক্ষণিক প্রবাহ, সমষ্টিগত প্রবাহ, জল স্তর, তাপমাত্রা
• আউটপুট সংকেত (বাহ্যিক শক্তি সরবরাহ): 4 ~ 20mA
• 4 ~ 20mA আউটপুট সিগন্যাল সামগ্রীঃ তাত্ক্ষণিক প্রবাহ
• তরল পিএইচ প্রয়োজনীয়তাঃ পিএইচ 6 ~ 8
• প্রাকৃতিক পরিবেশে তরল চাপের প্রয়োজনীয়তাঃ 1 স্ট্যান্ডার্ড বায়ুমণ্ডল
• ক্রমাগত অপারেটিং শক্তি খরচঃ 12V*65mA=12V*0.065A≈0.8W
