ক্ষুদ্রায়িত, উচ্চ নির্ভুলতা, সামরিক ব্যবহারের জন্য প্রচুর সংখ্যক ইনার্শিয়াল পাইলট অ্যাক্সিলেরোমিটার

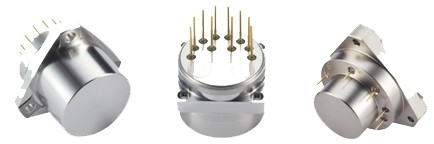

KSJB3 সিরিজ কোয়ার্টজ নমনীয় ত্বরণমাপক একটি ছোট, উচ্চ নির্ভুলতা, একটি বড় সংখ্যা সামরিক ইনার্শিয়াল নেভিগেশন স্তর ত্বরণমাপক, পণ্য চমৎকার দীর্ঘমেয়াদী স্থায়িত্ব, পুনরাবৃত্তিযোগ্যতা আছে,স্টার্ট পারফরম্যান্স, পরিবেশগত অভিযোজনযোগ্যতা এবং উচ্চ নির্ভরযোগ্যতা এবং অন্যান্য বৈশিষ্ট্য, স্ট্যাটিক পরীক্ষার জন্য ব্যবহার করা যেতে পারে গতিশীল পরীক্ষার জন্য ব্যবহার করা যেতে পারে,এছাড়াও একটি স্ট্যান্ডার্ড কম্পন সেন্সর এবং প্রবৃত্তি সেন্সর.
পণ্যটি একটি অনন্য ক্ষুদ্র ডিজাইন এবং প্যাকেজিং প্রক্রিয়া গ্রহণ করে, আউটপুট বর্তমান এবং শক্তি বা ত্বরণ রৈখিক হয়,ব্যবহারকারী সঠিক নমুনা প্রতিরোধের গণনা দ্বারা নির্বাচন করতে পারেন, উচ্চ নির্ভুলতা আউটপুট অর্জনের জন্য। ব্যবহারকারীর প্রয়োজন অনুসারে পরিবেষ্টিত তাপমাত্রার প্রভাব হ্রাস করার জন্য বিল্ট-ইন তাপমাত্রা সেন্সরটি অফসেট মান এবং স্কেল ফ্যাক্টরকে ক্ষতিপূরণ করতে ব্যবহার করা যেতে পারে।
অ্যাপ্লিকেশনঃ সামরিক ইনার্শিয়াল নেভিগেশন সিস্টেমের ইনার্শিয়াল পরিমাপ এবং স্পন্দন বিচ্ছিন্নতা পরীক্ষা এবং বায়ু, বিমান, জাহাজে যথার্থ যন্ত্রপাতি এবং সরঞ্জামগুলির ঝোঁক পরীক্ষা,অস্ত্র ও অন্যান্য ক্ষেত্র.
১.চতুর্ভুজ ফ্ল্যাঞ্জের মাত্রা
পিন সংজ্ঞাঃ
1, সিগন্যাল আউটপুট
2বায়ু
3, পাওয়ার -১৫ ভোল্ট
4, পাওয়ার +15V
5, পাওয়ার এবং সিগন্যাল গ্রাউন্ড
6, 7, 8, খালি
9, -৯ ভোল্ট বা পিটি১০০০
10, +9V অথবা pt1000

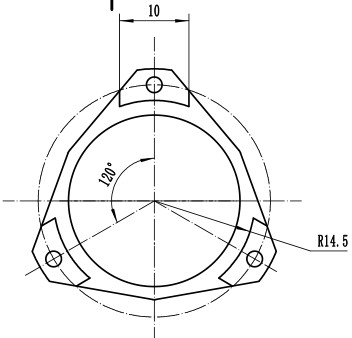

২. ত্রিভুজাকার ফ্ল্যাঞ্জের মাত্রা
৩.ইনভার্টেড ত্রিভুজ ফ্ল্যাঞ্জের মাত্রা
প্রযুক্তিগত পরামিতিঃ
| সংখ্যা |
পরামিতি |
KSJB3-01 |
KSJB3-02 |
KSJB3-03 |
| 1 |
প্রয়োগ |
±60g |
±60g |
±60g |
| 2 |
প্রান্তিক মান |
৫ মাইক্রোগ্রাম |
৫ মাইক্রোগ্রাম |
৫ মাইক্রোগ্রাম |
| 3 |
বিচ্যুতি মানকে0/ কে1 |
≤±5 মিলিগ্রাম |
≤±7 মিলিগ্রাম |
≤±5 মিলিগ্রাম |
| 4 |
স্কেল ফ্যাক্টর K1 |
1.0±0.2 mA/g |
1.0±0.2 mA/g |
0.6±0.2 mA/g |
| 5 |
দ্বিতীয় শ্রেণীর অ-রৈখিক সহগ K2 |
≤±20μg /g2 |
≤±30μg /g2 |
≤±20μg /g2 |
| 6 |
0g 4 ঘন্টা স্বল্পমেয়াদী স্থিতিশীলতা |
≤10 μg |
≤20 μg |
≤20 μg |
| 7 |
1g 4 ঘন্টা স্বল্পমেয়াদী স্থিতিশীলতা |
≤10 পিপিএম |
≤20 পিপিএম |
≤20 পিপিএম |
| 8 |
বিচ্যুতি মান সংশ্লেষণ পুনরাবৃত্তি σK0(1σ,এক মাস) |
≤15 μg |
≤50 μg |
≤50 μg |
| 9 |
স্কেল ফ্যাক্টর ইন্টিগ্রেটেড পুনরাবৃত্তি σK1/ কে1(1σ,এক মাস) |
≤15 পিপিএম |
≤50 পিপিএম |
≤৫০ পিপিএম |
| 10 |
অ-রৈখিক সহগগুলির ব্যাপক পুনরাবৃত্তিযোগ্যতাকে2/ কে1(1σ,এক মাস) |
≤±20 μg /g2 |
≤±30 μg /g2 |
≤±30 μg /g2 |
| 11 |
বিচ্যুতি মান তাপমাত্রা সহগ ((সমস্ত তাপমাত্রা অঞ্চলের গড় মান) |
≤±15 μg /°C |
≤±50 μg /°C |
≤±50 μg /°C |
| 12 |
স্কেল ফ্যাক্টর তাপমাত্রা সহগ ((সমস্ত তাপমাত্রা অঞ্চলের গড় মান) |
≤±15 পিপিএম /°C |
≤±80 পিপিএম /°C |
≤±50 পিপিএম /°C |
| 13 |
গোলমাল ((প্রোব্লিং প্রতিরোধ 840Ω) |
≤5mv |
≤8.4mv |
≤8.4mv |
| 14 |
প্রাকৃতিক ফ্রিকোয়েন্সি |
৩৫০ থেকে ৮০০ হার্জ |
৩৫০ থেকে ৮০০ হার্জ |
৩৫০ থেকে ৮০০ হার্জ |
| 15 |
ব্যান্ডউইথ |
৮০০-২৫০০ হার্জ |
৮০০-২৫০০ হার্জ |
৮০০-২৫০০ হার্জ |
| 16 |
এলোমেলো কম্পন |
10g ((20-2000Hz) |
10g ((20-2000Hz) |
10g ((20-2000Hz) |
| 17 |
ধর্মঘট |
১৫০ গ্রাম,4.5ms,1/2sin |
১৫০ গ্রাম,4.5ms,1/2sin |
১৫০ গ্রাম,4.5ms,1/2sin |
| 18 |
অপারেটিং তাপমাত্রা পরিসীমা |
-৫৫+৮৫°সি |
-৫৫+৮৫°সি |
-৫৫+৮৫°সি |
| 19 |
সংরক্ষণের তাপমাত্রা পরিসীমা |
-৬০-+১২০°সি |
-৬০-+১২০°সি |
60 ~ + 120°C |
| 20 |
পাওয়ার সাপ্লাই |
±12~±15V |
±12~±15V |
±12~±15V |
| 21 |
বর্তমান খরচ |
≤±20mA |
≤±20mA |
≤±20mA |
| 22 |
তাপমাত্রা সেন্সর |
ব্যবহারকারী কাস্টমাইজযোগ্য |
ব্যবহারকারী কাস্টমাইজযোগ্য |
ব্যবহারকারী কাস্টমাইজযোগ্য |
| 23 |
মাত্রা |
Ф18.2X23mm |
Ф18.2X23mm |
Ф18.2X23mm |
| 24 |
ওজন |
≤৩০ গ্রাম |
≤৩০ গ্রাম |
≤৩০ গ্রাম |
নোটঃ
1. স্কেল ফ্যাক্টর ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী সামঞ্জস্য করা হয়;
2তাপমাত্রা সেন্সরঃ AD590, pt1000, 18B20 বিভক্ত,
3পরীক্ষার চক্রঃ পরীক্ষার জন্য ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী ১ মাস, ৩ মাস, ৬ মাস, ১২ মাসে বিভক্ত;
4. ব্যবহারকারীর ইনস্টলেশন প্রয়োজনীয়তা অনুযায়ী; ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী মাত্রা সামান্য সামঞ্জস্য করা যেতে পারে,এবং অন্যান্য পরীক্ষার প্রয়োজনীয়তা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী সম্পন্ন করা যেতে পারে.
