KSULR-100 ইউনিভার্সাল লরা আরটিইউ

ব্যবহারের নির্দেশিকা

1.পরিচিতি

কেএসইউএলআর-১০০ ইউনিভার্সাল লোরা আরটিইউ হল স্মার্ট শিল্প, স্মার্ট কৃষি এবং স্মার্ট কমিউনিটির জন্য আমাদের কোম্পানি দ্বারা চালু করা একটি মাল্টিফাংশনাল সেন্সর ডেটা অ্যাক্সিভেশন বক্স।এটি লোরাওয়ান স্ট্যান্ডার্ড প্রোটোকল গ্রহণ করে, SPI, UART, ADC, GPIO, I2C এবং অন্যান্য যোগাযোগ ইন্টারফেস এবং একাধিক ইনপুট ইন্টারফেস রয়েছে এবং কনফিগারেশনটি নমনীয়।LoRa iot অ্যাপ্লিকেশনের বিভাজন সমাধানের জন্য সেরা পছন্দ বিভিন্ন সেন্সর সুবিধাজনক এবং দ্রুত সংযোগ করা হয়, সেন্সর ডকিং চক্র এবং গবেষণা ও উন্নয়ন খরচ সংক্ষিপ্ত, এবং দ্রুত নেটওয়ার্কিং এবং সেন্সর স্কেল উপলব্ধি।অন্তর্নির্মিত ওয়্যারলেস মডিউল নেটওয়ার্ক ব্যবহার করে ব্যবহারকারীদের জন্য ওয়্যারলেস দীর্ঘ দূরত্ব এবং কম শক্তির ডেটা ট্রান্সমিশন সরবরাহ করে, এবং স্মার্ট ক্লাউড প্ল্যাটফর্মের ডেটা পরিসংখ্যান বিশ্লেষণ উপলব্ধি করতে ক্লাউড ব্যাকগ্রাউন্ড ম্যানেজমেন্ট সার্ভারে রিয়েল টাইমে সেন্সরগুলির সমস্ত অবস্থা তথ্য প্রেরণ করে।

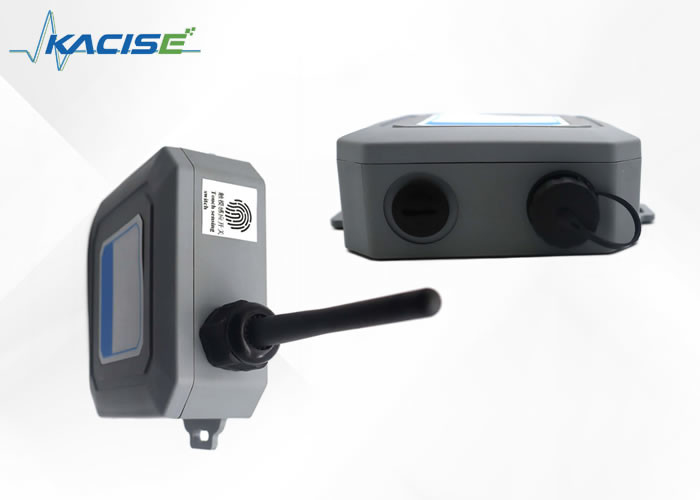

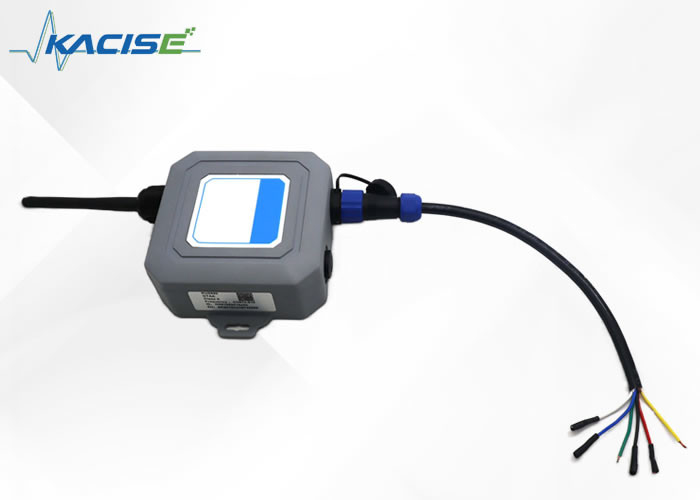

2. ছবি

3.বৈশিষ্ট্য

• স্ট্যান্ডার্ড LoRaWAN প্রোটোকল সমর্থন;
• দেশ-বিদেশের বিভিন্ন ফ্রিকোয়েন্সি ব্যান্ড সমর্থন করে, যেমনঃ CN470-510/EU863-870/US902-928/ AS923-925 / AU915-928 / CT850;
• ইন্টিগ্রেটেড এসপিআই, ইউএআরটি, এডিসি, জিপিআইও, আই২সি এবং অন্যান্য যোগাযোগ ইন্টারফেস, বিভিন্ন ধরণের সেন্সরের সাথে ব্যাপকভাবে সংযুক্ত হতে পারে;
• এটি কম শক্তি খরচ নকশা গ্রহণ করে, এবং নির্বাচন করার জন্য বাহ্যিক শক্তি সরবরাহ এবং ব্যাটারি শক্তি সরবরাহের দুটি মোড সরবরাহ করে;
• ব্যাটারি পাওয়ার সাপ্লাই মোড 19000mAH বড় ক্ষমতা ব্যাটারি গ্রহণ করে;
• বিভিন্ন আউটপুট ভোল্টেজ সমর্থন করে, যেমনঃ 3.3V, 5V, 9V, 12V ইত্যাদি;
• ওয়্যারযুক্ত এবং ওয়্যারলেস প্যারামিটার কনফিগারেশন এবং ফার্মওয়্যার আপগ্রেড সমর্থন করুন,রিমোট কনফিগারেশন সমর্থন করুন;
• কম ব্যাটারি এলার্ম সাপোর্ট করুন;
• হার্টবিট প্যাকেজ রিপোর্টিং সমর্থন, হার্টবিট ব্যবধান কনফিগার করা যেতে পারে;
• শিল্প তাপমাত্রা পরিসীমা -৪০°সি থেকে +৮০°সি।

4.প্রয়োগ করা

KSULR-100 সার্বজনীন LORA RTU সিরিজটি ইনস্টলেশন পয়েন্টে বিভিন্ন সেন্সরের মান সংগ্রহের জন্য ব্যবহৃত হয়,এবং রিয়েল-টাইম ডেটা আপলোড করুন কেন্দ্রীয় ব্যবস্থাপনা প্ল্যাটফর্মের মাধ্যমে অন্তর্নির্মিত ওয়্যারলেস ট্রান্সমিশন মডিউল, যা ব্যবহারকারীদের বুদ্ধিমান কেন্দ্রীভূত ব্যবস্থাপনা, সহজ ইনস্টলেশন এবং সুবিধাজনক রক্ষণাবেক্ষণের জন্য সুবিধাজনক। মেরু, ল্যাম্প মেরু, ভিতরে এবং দেয়ালের বাইরে বিল্ডিং নমনীয় হতে পারে,স্তম্ভের ছাদএটি ডকিং প্ল্যান্ট, গুদাম, কৃষি গ্রিনহাউস, কম্পিউটার রুম, জলবিদ্যুৎ এবং অন্যান্য দৃশ্যকল্প (যেমনপানির চাপ সংবেদক, তরল স্তর সেন্সর, তরল প্রবাহ সেন্সর, জল নিমজ্জন সেন্সর, তাপমাত্রা সেন্সর, আর্দ্রতা সেন্সর, হালকা সেন্সর, PM25এঙ্গেল সেন্সর, বায়ুর গতি সেন্সর ইত্যাদির মাধ্যমে একক অ্যাক্সেস, একক তথ্য সংগ্রহ এবং নমনীয় সম্প্রসারণের ক্ষমতা অর্জন করা সম্ভব।

5.প্রযুক্তিগত পরামিতি

6.প্যারামিটার সেটিংস

পরামিতি কারখানা নির্দেশাবলী অনুযায়ী চাহিদা উপর সেট করা যেতে পারে, এবং পুনর্নির্দেশ LoRaWAN বেস স্টেশন পাওয়ার পর ব্যবহার করা যেতে পারে

6.1কেএসইউএলআর-১০০ সাধারণ LORA RTU প্যারামিটার সেটিং

KSULR-100 ইউনিভার্সাল LORA RTU ইউএসবি-টিটিএল ক্যাবলের মাধ্যমে সেট পরামিতিগুলির সাথে সংযুক্ত (আপনি নিজেই কিনেছেন) ।পিন্টুজার দিয়ে অধিগ্রহণ বাক্সের পিছনে নরম প্লাগ অপসারণ এবং স্ক্রু অপসারণ করার পর, শেল খোলা হয় এবং চিত্রিত হিসাবে সংযুক্ত করা হয় (RXD এবং TXD ক্রস সংযোগ, অর্থাৎ, ইউএসবি-টিটিএল তারের RXD অধিগ্রহণ বাক্সের TXD সংযুক্ত করা হয়, TXD অধিগ্রহণ বাক্সের RXD সংযুক্ত করা হয়,এবং TXD অধিগ্রহণ বাক্সের RXD সংযুক্ত করা হয়. ভিসিসি শর্ট ক্যাপ সহ 3 ভি 3 এ শর্ট হয় এবং জিএনডি অধিগ্রহণ বাক্সের জিএনডিতে সংযুক্ত হয়)

6.1.1 মাদারবোর্ড ৪৮৫ ফাংশন সক্ষম করুন

open the sensorbox configuration tool > Select the corresponding com> Baud rate 9600> Click Open to open the serial port > Click AN201>Function Select> Input c in the box after AT+FUNMODE= and then click AT+FUNMODE= OK appears at the bottom left to indicate completion

6.1.২ সেন্সর যোগাযোগ ইন্টারফেসের বাউড রেট পরিবর্তন করুন

UART>AT+UART1CFG এর পরে বাক্সে ক্লিক করুন, 9600> লিখুন এবং তারপরে 8n1 নির্বাচন করুন। সমাপ্তি নির্দেশ করতে AT+UART1CFG এর নীচে OK এ ক্লিক করুন

6.2সেন্সর অনুসন্ধান পরামিতি এবং অনুসন্ধান সময় সেট করুন

(কারখানা ডিফল্টরূপে প্রতি ৩০ মিনিটে তথ্য সংগ্রহ করে, এবং অনুসন্ধানের ফ্রিকোয়েন্সি বৃদ্ধি পাওয়ার খরচ বৃদ্ধি করবে) ।

AN201 ক্লিক করুন> RS485 ক্লিক করুন> AT+TRANS485MODE= রিয়ার ইনভার্টেড ত্রিভুজ নির্বাচন পোলিং> AT+TRANS485MODE= সেট পরামিতি ক্লিক করুন,ঠিক আছে> AT+SAMPLEDATATIM= > এর পরে বাক্সে 1800 লিখুন AT+SAMPLEDATATIM= সেট পরামিতিতে ক্লিক করুন, ok> AT+REQDATA= এর পরে বাক্সে 8 লিখুন > 8 এর পরে বাক্সে 0103010000030437 লিখুন> AT+REQDATA= সেট পরামিতি ক্লিক করুন,ok> AT+RESPONSETIM= ইনপুট 10000 বাক্সে AT+RESPONSETIM= (প্রতিটি অনুসন্ধানের সময় সেন্সরের জন্য পাওয়ার সাপ্লাই সময়, খুব সংক্ষিপ্ত সঠিক তথ্য পেতে ব্যর্থ হতে পারে)> ক্লিক করুন AT+ responsetim = সেট পরামিতি, ঠিক আছে> ক্লিক করুন AT+REBOOT নীচে বাম প্রদর্শিত হবে.এর মানে হল যে নেটওয়ার্কে সফলভাবে প্রবেশ করা হয়েছে, এবং ডেটা ব্যাকগ্রাউন্ডে দেখা যাবে।

6.3 পুনর্নির্দেশ লোরাওয়ান বেস স্টেশন

LoRaWAN বেস স্টেশনের প্যাকেটগুলি নির্দিষ্ট LoRa সার্ভারে পাঠানোর জন্য, বেস স্টেশনের জন্য সার্ভারের ঠিকানা কনফিগার করা প্রয়োজন।

ক্রোম ব্রাউজার খুলুন, লোরাওয়ান বেস স্টেশনের আইপি (192) লিখুন।168.10.99 এই উদাহরণের জন্য), তারপর ব্যবহারকারীর নাম এবং পাসওয়ার্ড লিখুন (ব্যবহারকারীর নাম = অতিথি, পাসওয়ার্ড = এই উদাহরণের জন্য রিমেলিংক), এবং নীচে দেখানো হিসাবে ওয়েব কনফিগারেশন পৃষ্ঠা প্রবেশ করুন।

তারপর ক্লিক করুন LoRaWAN সার্ভার কনফিগারেশন > সার্ভারের ঠিকানা > আইপি লিখুন (lorawan.timeddd.com /b19>) > ঠিক আছে. নীচের চিত্র দেখানো হয়েছে

6.4তথ্য দেখতে পটভূমিতে লগ ইন করুন

http://lorawan.timeddd.com/unit/ULogin.aspx এ লগ ইন করুন,

অ্যাকাউন্ট নম্বরঃ 19240527

পাসওয়ার্ডঃ অ্যাডমিন @ 666666

লগ ইন করার পর, সংশ্লিষ্ট আইডি ডিভাইসের ডেটা অপশন ক্লিক করুন সংশ্লিষ্ট ডেটা দেখতে, এবং কারখানা সেট প্রতি 30 মিনিটে তথ্য পাঠাতে

আইডি অবস্থান চিত্র দেখানো হয়

প্রাপ্ত তথ্যগুলি নিম্নরূপ (হেক্সাডেসিমাল) । দূরত্বের একক হল ৬ মিটারের নিচে ০.১ মিমি, পরিসীমা একক হল ৬ মিটারের উপরে মিমি এবং তাপমাত্রার একক হল °C। ৯০তম বাইট হল তরল স্তরের মান,এবং 11 তম বাইট তাপমাত্রা মান. এই ক্ষেত্রে তরল স্তরের মান 08E3, ইউনিট মিমি, এবং তাপমাত্রার মান 001B। যখন দশমিক সংখ্যা রূপান্তরিত হয়,সেন্সর তরল স্তর 2275 মিমি এবং তাপমাত্রা 27 °C পরিমাপ করে.

7. কেএসইউএলআর-১০০সার্বজনীনLORA RTUসেন্সরের সাথে সংযুক্ত

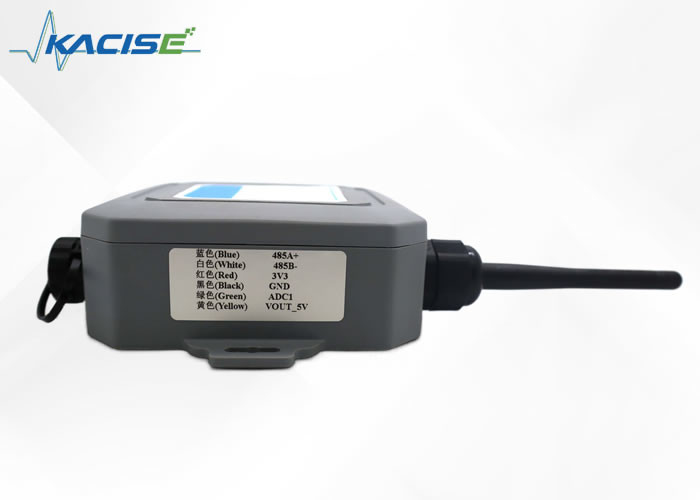

KSULR-100 ইউনিভার্সাল LORA RTU সব 485 আউটগোয়িং, যা অধিগ্রহণ বাক্স অনুযায়ী সেন্সর উপর লেবেল সংযুক্ত করা যেতে পারে।

7.1ইনস্টলেশন

7.1.1 সাবধানতা

অনুপযুক্ত ইনস্টলেশন এবং নির্মাণের কারণে সরঞ্জাম ক্ষতি এড়াতে, দয়া করে নিম্নলিখিত সতর্কতা অনুসরণ করুনঃ

• সরঞ্জামগুলির ইনস্টলেশন শুধুমাত্র পেশাদার কর্মী বা অনুমোদিত ইঞ্জিনিয়ারিং প্রতিনিধিদের দ্বারা করা যেতে পারে;
• নির্মাণ কর্মীদের ব্যক্তিগত নিরাপত্তা নিশ্চিত করার জন্য, পেশাদার এবং যোগ্যতাসম্পন্ন ইনস্টলেশন সরঞ্জাম ব্যবহার করুন;
• সরঞ্জাম ইনস্টলেশনের স্থান আগুন, শক্তিশালী বৈদ্যুতিক ক্ষেত্র এবং অন্যান্য পরিবেশ থেকে দূরে থাকতে হবে, অন্যথায় এটি সরঞ্জাম ক্ষতি হতে পারে;
• উচ্চ কম্পনের পরিবেশে সরঞ্জাম ইনস্টল করা নিষিদ্ধ।
• সরঞ্জামগুলির বহিরঙ্গন ইনস্টলেশনের জন্য জলরোধী ট্যাঙ্ক ইনস্টল করা দরকার;
• ইনস্টলেশনের সতর্কতা ব্যাখ্যা করার জন্য কোম্পানি চূড়ান্ত অধিকার সংরক্ষণ করে।

7.1.2ইনস্টলেশন টুল প্রস্তুত করুন

সরঞ্জাম ইনস্টলেশন জন্য ইনস্টলেশন সরঞ্জাম প্রদান করা হয় না। প্রকৃত ইনস্টলেশন পরিবেশ অনুযায়ী নিম্নলিখিত ইনস্টলেশন সরঞ্জাম প্রস্তুত করুন

7.1.3ইনস্টলেশন

দেয়াল-মাউন্ট ইনস্টলেশন

প্রথমত, প্রাচীর ইনস্টলেশনের অবস্থানে মাল্টি-ফাংশন বক্স সমতল স্থাপন করুন, এবং একটি চিহ্নিতকারী ব্যবহার করুন ইনস্টলেশন গর্ত চিহ্নিত করতে।Percussion ড্রিল (ড্রিল বিট 8mm) প্রাচীর চিহ্নিতকরণ অবস্থানে গর্ত ছিদ্র করতে ব্যবহৃত হয়, এবং রাবার হাতা আবার গর্ত মধ্যে করা হয়. হ্যামার রাবার হাতা আঘাত করার জন্য ব্যবহার করা হয়, যাতে রাবার হাতা ইনস্টলেশন গর্ত মধ্যে সব হয়. অবশেষেএকটি স্পেসার সঙ্গে স্ক্রু প্রাচীরের উপর মাল্টিফাংশন বক্স ফিক্সিং ব্যবহার করা হয়.

মেরু মাউন্ট পদ্ধতি

প্রথমত, মাল্টি-ফাংশন বক্সের পিছনে ব্যাকপ্লেনে ফিক্সিং স্ক্রু ব্যবহার করুন, এবং দ্বিতীয়ত, মাল্টি-ফাংশন বক্সের পিছনে ব্যাকপ্লেনে গর্তটি পাস করার জন্য হুপ ব্যবহার করুন;পুনরায় পিলের চারপাশে ঘূর্ণায়মান ঘূর্ণায়মান, অবশেষে একটি ছোট স্ক্রু ড্রাইভার ব্যবহার করুন এবং ঘূর্ণিটি শক্তভাবে লক করুন এবং ইনস্টলেশন সম্পূর্ণ।

7.1.4সরঞ্জামগুলির বহিরঙ্গন ইনস্টলেশন

তথ্য যোগাযোগের ফরম্যাটের বর্ণনা

7.2সঞ্চয়স্থান ও পরিবহন

1, পণ্যটি -40 °C ~ + 80 °C এ সংরক্ষণ করা উচিত, আপেক্ষিক আর্দ্রতা 90% এর বেশি নয়, বায়ুচলাচল, শুকনো, ক্ষয়কারী গ্যাস গুদাম নেই।

পণ্যটি শংসাপত্র এবং ব্যবহারের নির্দেশিকা সহ এক প্যাকেজে প্যাক করা হয়। পরিবহনের সময় শক্তিশালী সংঘর্ষ কঠোরভাবে নিষিদ্ধ

7.3গ্যারান্টি শর্তাবলী

ব্যবহারকারীরা নির্দেশাবলী, সঠিক তারের, ইনস্টলেশন, কেস রক্ষণাবেক্ষণ কঠোরভাবে মেনে চলুন, এই পণ্য 1 বছরের জন্য বিনামূল্যে গ্যারান্টি।

নিম্নলিখিত পরিস্থিতিগুলি গ্যারান্টি দ্বারা আচ্ছাদিত নয়ঃ

1. সার্কিট বোর্ড এবং এর উপাদানগুলিকে বিচ্ছিন্ন করুন;

2. বিদ্যুৎ বা শক্তিশালী বিদ্যুৎ সিস্টেমের মধ্যে, সার্কিট পুড়ে;

3. পাওয়ার সাপ্লাই ভোল্টেজ সীমাবদ্ধ মান অতিক্রম করে, সার্কিট বোর্ড পুড়ে যায়;

4. ইলেকট্রিক বক্স পানি বা অন্যান্য বিদেশী পদার্থ;

5. ভুল নির্বাচন, পণ্যের ব্যবহারের সুযোগ অতিক্রম;

6. সেন্সর বা পুরো মেশিনের একটি নির্দিষ্ট অংশ ক্ষতিগ্রস্ত বা ক্ষতিগ্রস্ত হয়।
