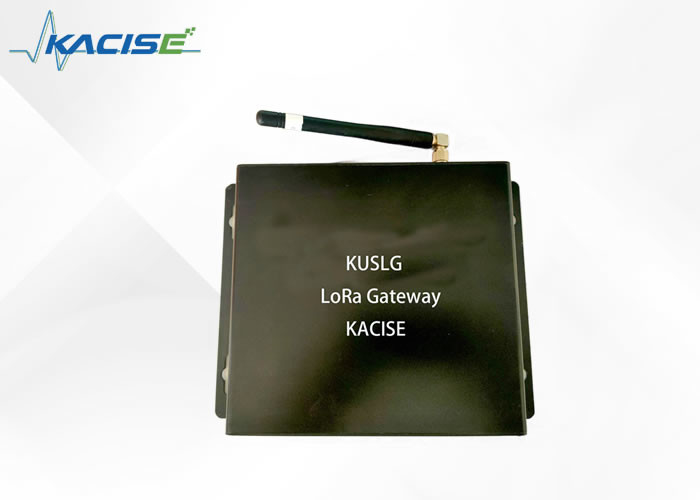

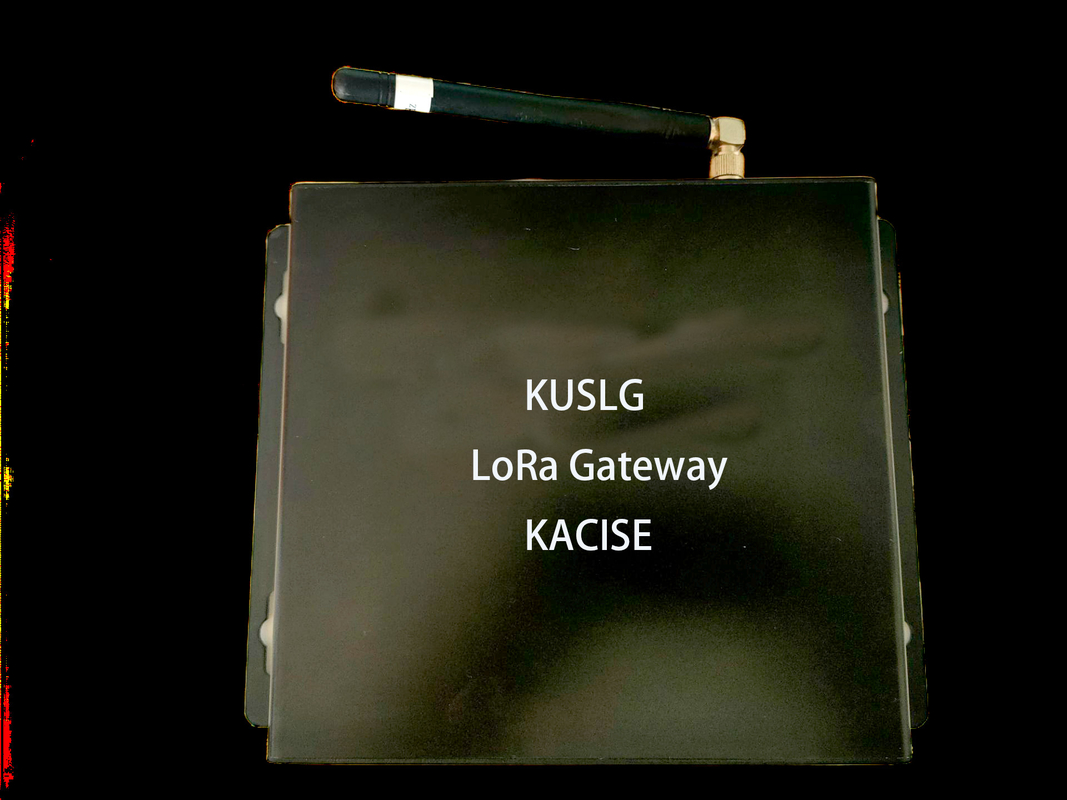

লোরা গেটওয়ে এডিআর সমর্থন করে উচ্চতর হার কম শক্তি খরচ সরবরাহ ভোল্টেজ 12V ESD 8000V
1.পরিচিতি
লোরা একটি ওয়্যারলেস স্প্রেড স্পেকট্রাম যোগাযোগ প্রযুক্তি এবং লোরাওয়ান একটি লোরা ভিত্তিক যোগাযোগ প্রোটোকল।
উপরের ছবিতে দেখানো হয়েছে যে, লোরাওয়ান নোড, গেটওয়ে এবং সার্ভার সংজ্ঞায়িত করে, মোট 3টি সত্তা, একই সময়ে সত্তাগুলির মধ্যে যোগাযোগ ইন্টারফেস সংজ্ঞায়িত করে,এবং বিশ্বব্যাপী নির্মাতাদের পণ্যগুলির "অন্তঃসংযোগ" নিশ্চিত করার জন্য, লোরাওয়ান প্রোটোকল (বর্তমানে, সর্বশেষ সংস্করণটি V1।0.2) এবং বিভিন্ন দেশের (অঞ্চল) ফ্রিকোয়েন্সি ব্যান্ড প্রকাশ করা হয়।
লোরাওয়ান ইন্টারনেট অব থিংসের জন্য একটি শিল্প মান হয়ে উঠেছে যার "স্ট্যান্ডার্ড, উন্মুক্ত, বিনামূল্যে এবং নিরাপদ",এবং এটা বিশ্বাস করা হয় যে এটি 30 বছর আগে আইপি প্রোটোকলের মতই সফল হবে.
2.বৈশিষ্ট্য
- ওয়েব প্যারামিটারগুলি সমর্থন করুন, যা ব্যবহারের সহজতা এবং স্থায়িত্বকে ব্যাপকভাবে উন্নত করে।
- মাল্টি-চ্যানেলঃ এসএক্স১৩০২ চিপের উপর ভিত্তি করে, ৮ টি চ্যানেল, ১০,০০০ পর্যন্ত লোরা নোড।
- দীর্ঘ দূরত্বঃ খোলা পরিবেশে ৫ কিলোমিটার ব্যাসার্ধের একটি এলাকা আবৃত হতে পারে।
- অভিযোজিতঃ ADR সমর্থন, উচ্চতর হার, কম শক্তি খরচ, সহজ সম্প্রসারণ।
- সামঞ্জস্যতাঃ লোরাওয়ানের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ, বিভিন্ন নির্মাতার সরঞ্জামগুলির সাথে "অন্তঃসংযোগযোগ্য"।
- উচ্চমানেরঃ শিল্প-গ্রেডের এআরএম প্ল্যাটফর্ম, কার্যকর এবং স্থিতিশীল, লিনাক্স সিস্টেমের উপর ভিত্তি করে, পরিপক্ক এবং ব্যবহার করা সহজ।
3. টেকনিক্যাল স্পেসিফিকেশন
| |
প্যারামিটার আইটেম |
পরীক্ষা
শর্ত
|
সর্বনিম্ন |
সাধারণ |
সর্বাধিক |
ইউনিট |
| মোট বৈদ্যুতিক পরামিতি |
সরবরাহ ভোল্টেজ |
|
9 |
12 |
24 |
V |
| অপারেটিং ভোল্টেজ |
এআরএম+এসএক্স১৩০২ |
4.75 |
5 |
5.25 |
V |
| অপারেটিং বর্তমান |
|
450 |
562 |
900 |
mA |
| মডিউল ইন্টারফেসের বৈদ্যুতিক বৈশিষ্ট্য |
ইথারনেট
গতি
|
|
১০ এম |
১০০ মিটার |
|
বিপিএস |
|
বিচ্ছিন্নতা
ভোল্টেজ
শক্তি
|
ফুটো
বর্তমান <5mA,
তাপমাত্রা < 95%
|
|
2.5K |
|
ভিডিসি |
| LoRa RF পরামিতি |
ফ্রিকোয়েন্সি রেঞ্জ |
|
৪৯০ / ৮৬৮ / ৯১৫ |
এমএইচজি |
| আরএফ ট্রান্সমিশন পাওয়ার |
|
6 |
17 |
27 |
ডিবিএম |
| মডুলেশন |
স্প্রেড স্পেকট্রাম মডুলেশন |
|
নির্গমন ঘনত্ব
বনাম তাপমাত্রা
|
-৪০ থেকে +৮৫°সি |
|
±3 |
|
পিপিএম |
|
ট্রান্সমিট পাওয়ার বনাম
তাপমাত্রা
|
|
±3 |
|
ডিবি |
| সর্বাধিক অপারেটিং শর্ত |
অপারেটিং
তাপমাত্রা
|
|
-১০ |
|
+৬০ |
°C |
| ইএসডি |
|
|
|
8000 |
V |
| বেস স্টেশন চ্যাসির আকার (অ্যান্টেনা ছাড়া) |
১৫৫*১৫১*৩৮ |
মিমি |
4বিদ্যুৎ সরবরাহ এবং ইনস্টলেশন
নীচের চিত্রের মত, "গেটওয়ে" এবং "রাউটার" এর মাধ্যমে ইন্টারনেট / ইনট্রানেটের সাথে সংযোগ স্থাপন করতে "12V পাওয়ার অ্যাডাপ্টার" (গেটওয়ে আনুষাঙ্গিক) ব্যবহার করুন।
5.মাত্রা
6.হার এবং ফ্রিকোয়েন্সি
6.1 রেট সংবেদনশীলতা দূরত্ব
নীচের টেবিলে দেখানো হয়েছে যে বেস স্টেশনটি 6 টি যোগাযোগের হারকে সমর্থন করে। হার যত বেশি হবে, কার্যকর যোগাযোগের দূরত্ব ততই কাছাকাছি হবে এবং হার ততই কম হবে,কার্যকর যোগাযোগের দূরত্ব যত বেশি হবে.
| এস এফ |
ডেটা রেট (বিপিএস) |
সংবেদনশীলতা (ডিবিএম) |
রেঞ্জ (কিলোমিটার) |
10 বাইট পেয়্লোড এয়ার টাইম ((এমএস) |
| 7 |
5469 |
- ১৩০।0 |
2 |
65 |
| 8 |
3125 |
- ১৩২।5 |
4 |
100 |
| 9 |
1758 |
- ১৩৫।0 |
6 |
200 |
| 10 |
977 |
- ১৩৭।5 |
8 |
370 |
| 11 |
537 |
- ১৪০।0 |
11 |
740 |
| 12 |
293 |
- ১৪২।5 |
14 |
1400 |
ব্যবহার সহজ করার জন্য, যোগাযোগের হার গতিশীল সার্ভার দ্বারা সেট করা হয়, এবং তার নিয়ম হলঃ বেস স্টেশন কাছাকাছি নোড এবং সংকেত ভাল, উচ্চ হার গৃহীত হয়,এবং নোড বেস স্টেশন থেকে দূরে এবং সংকেত দুর্বলএটিকে এডিআর (অ্যাডাপ্টিভ ডেটা) বলা হয়।
রেট) প্রযুক্তি।
6.২ লো-আরএ সিগন্যাল ইন্ডিকেটর
ক্ষেত্রের শক্তির মান RSSI: স্বাভাবিক মান -120 ~ -10 dBm, -125 dBm এর নিচে প্যাকেট ক্ষতির হার বেশি হবে।
এসএনআরঃ সীমাবদ্ধ মান -২০ ডিবি।
6.৩ যোগাযোগের ফ্রিকোয়েন্সি
| অঞ্চল |
সংক্ষিপ্ত রূপ |
আপলিংকঃব্যান্ড+রেট+ব্যান্ডউইথ |
RX2 ডাউনলিঙ্কঃব্যান্ড+রেট+ব্যান্ডউইথ |
| RX1 ডাউনলিঙ্কঃ ব্যান্ড + রেট + ব্যান্ডউইথ |
| চীন |
সি এন ৪৭০ |
486৩/৪৮৬.৫/৪৮৬.৭/৪৮৬.৯/৪৮৭.১/৪৮৭.৩/৪৮৭.৫/৪৮৭7
এসএফ৭বিডব্লিউ১২৫ ∙ এসএফ১২বিডব্লিউ১২৫
|
505.3SF12BW125 |
|
506.7/506.9/507.1/507.3/507.5/507.7/507.9/508.1
এসএফ৭বিডব্লিউ১২৫ ∙ এসএফ১২বিডব্লিউ১২৫
|
|
উত্তর
আমেরিকা
|
US915 |
903.9/904.1/904.3/904.5/904.7/904.9/905.1/9053
এসএফ৭বিডব্লিউ১২৫ ∙ এসএফ১০বিডব্লিউ১২৫
|
923.৩এসএফ১২বিডব্লিউ৫০০ |
|
923.3/923.9/924.5/925.1/925.7/926.3/926.9/927.5
এসএফ৭বিডব্লিউ৫০০ ০ এসএফ১০বিডব্লিউ৫০০
|
| ইউরোপ |
ইইউ ৮৬৮ |
867. 1/867.3/867.5/867.7/867.9/868.1/868.3/868.5
এসএফ৭বিডব্লিউ১২৫ ∙ এসএফ১২বিডব্লিউ১২৫
|
869.525SF12BW125 |
|
867. 1/867.3/867.5/867.7/867.9/868.1/868.3/868.5
এসএফ৭বিডব্লিউ১২৫ ∙ এসএফ১২বিডব্লিউ১২৫
|
| অস্ট্রেলিয়া |
AU915 |
916.8/917.0/917.2/917.4/917.6/917.8/918.0/918.2
এসএফ৭বিডব্লিউ১২৫ ∙ এসএফ১২বিডব্লিউ১২৫
|
923.৩এসএফ১২বিডব্লিউ৫০০ |
|
923.3/923.9/924.5/925.1/925.7/926.3/926.9/927.5
এসএফ৭বিডব্লিউ৫০০ ০ এসএফ১০বিডব্লিউ৫০০
|
|
এশিয়া ১
সিঙ্গাপুর
মালয়েশিয়া
জাপান
|
AS923
এএস১
|
922.0/922.2/922.4/922.6/922.8/923.0/923.2/923.4
এসএফ৭বিডব্লিউ১২৫ ∙ এসএফ১২বিডব্লিউ১২৫
|
923.২এসএফ১০বিডব্লিউ১২৫ |
|
922.0/922.2/922.4/922.6/922.8/923.0/923.2/923.4
এসএফ৭বিডব্লিউ১২৫ ∙ এসএফ১২বিডব্লিউ১২৫
|
| এশিয়া ২ |
AS923
এএস২
|
923.2/923.4/923.6/923.8/924.0/924.2/924.4/924.6
এসএফ৭বিডব্লিউ১২৫ ∙ এসএফ১২বিডব্লিউ১২৫
|
|
923.2/923.4/923.6/923.8/924.0/924.2/924.4/924.6
এসএফ৭বিডব্লিউ১২৫ ∙ এসএফ১২বিডব্লিউ১২৫
|
| কোরিয়া |
KR920 |
922.1/922.3/922.5/922.7/922.9/923.1/923.3
এসএফ৭বিডব্লিউ১২৫ ∙ এসএফ১২বিডব্লিউ১২৫
|
921.9SF12BW125 |
|
922.1/922.3/922.5/922.7/922.9/923.1/923.3
এসএফ৭বিডব্লিউ১২৫ ∙ এসএফ১২বিডব্লিউ১২৫
|
| ভারত |
IN865 |
865.0625/865.4025/865.9850
এসএফ৭বিডব্লিউ১২৫ ∙ এসএফ১২বিডব্লিউ১২৫
|
866.৫৫০এসএফ১০বিডব্লিউ১২৫ |
|
865.0625/865.4025/865.9850
এসএফ৭বিডব্লিউ১২৫ ∙ এসএফ১২বিডব্লিউ১২৫
|
| রাশিয়া |
RU864 |
864. 1/864.3/864.5/864.7/864.9/868.9/869.1
এসএফ৭বিডব্লিউ১২৫ ∙ এসএফ১২বিডব্লিউ১২৫
|
869.১এসএফ১২বিডব্লিউ১২৫ |
|
864. 1/864.3/864.5/864.7/864.9/868.9/869.1
এসএফ৭বিডব্লিউ১২৫ ∙ এসএফ১২বিডব্লিউ১২৫
|
7 নোডগুলির সাথে যোগাযোগ করুন
সাধারণভাবে, বেস স্টেশন এবং নোড ভালভাবে যোগাযোগ করে। যদি যোগাযোগ ব্যর্থ হয়, তাহলে নিম্নলিখিত ক্রমে কারণটি ত্রুটিমুক্ত করুন:
| সম্ভাবনা |
ঘটনা |
স্থির |
| ৩০% |
বেস স্টেশন পারে না
নোড প্যাকেট গ্রহণ
|
বেস স্টেশন নোড হিসাবে একই ফ্রিকোয়েন্সি ব্যান্ড হয় |
| ৩০% |
বেস স্টেশন নেই
লরাভান সেফারের সাথে যুক্ত
|
LoRaWAN সার্ভারে বেস স্টেশন নিবন্ধন করুন |
|
এলটিই (4 জি) বেস স্টেশন
সার্ভারের সাথে সংযোগ করতে পারেনি
|
1 4G সিম কার্ড ইন আছে কিনা তা পরীক্ষা করুন
বিলম্ব;
2 4G সিম কার্ডটি দুর্বল যোগাযোগে আছে কিনা তা পরীক্ষা করুন;
3 স্থানীয় 4G সিগন্যালের গুণমান পরীক্ষা করুন;
|
| ২০% |
নোড এর সাথে সংযুক্ত নয়
লরাভান সেফার
|
লোরওয়ান সার্ভারে নোড নিবন্ধন করুন |
| ৫% |
দূরত্ব অনেক বেশি |
বেস স্টেশন এবং নোড মধ্যে যোগাযোগ দূরত্ব কমাতে |
| ৪% |
সিগন্যালের ব্যাঘাত গুরুতর |
বেস স্টেশন এবং নোড ফ্রিকোয়েন্সি পরিবর্তন করুন |
| ১% |
হার্ডওয়্যার ক্ষতি |
বিক্রয়োত্তর পরিষেবাতে যোগাযোগ করুন |
8. ইন্টারফেস সংজ্ঞা
বেস স্টেশন কঠোরভাবে লোরাওয়ান জিএসআইডি (গেটওয়ে টু সার্ভার ইন্টারফেস সংজ্ঞা) স্ট্যান্ডার্ড অনুসরণ করে।
সাধারণভাবে বলতে গেলে, নিম্নলিখিত তিনটি পরামিতি নির্ধারণ করা হলে, বেস
স্টেশনটি "কোনও" লোরাওয়ান সার্ভারের সাথে সংযুক্ত হতে পারে।
1) server_address (বিশ্লেষণঃ সার্ভারের ডোমেইন নামের ঠিকানা, যেমন
রাউটার.সিএন.থথিংস.নেটওয়ার্ক)
2) serv_port_up (বিশ্লেষণঃ UDP পোর্ট সার্ভারে আপলোড করা হয় বেস দ্বারা
স্টেশন, ডিফল্ট হল 1700)
3) serv_port_down (বিশ্লেষণঃ সার্ভারটি ইউডিপি পোর্টে যায়
বেস স্টেশন, ডিফল্ট হল 1700)
LoRaWAN GSID এর প্রোটোকল স্ট্যাক নিম্নলিখিত চিত্রটিতে দেখানো হয়েছে
9সাধারণ সমস্যা এবং সমাধান
প্রশ্ন: বেস স্টেশন এবং নোডের মধ্যে প্যাকেট হার কেন বেশি?
উত্তরঃ অনুগ্রহ করে পরীক্ষা করুন যে অ্যান্টেনাটি সঠিকভাবে ইনস্টল করা আছে কিনা।
বেস স্টেশন <--> ইন্টারনেট/ইনট্রানেট নেটওয়ার্ক পরিবেশে
সার্ভার ঠিক আছে।
অভ্যর্থনা পরিবেশটি কঠিন কিনা, যেমনঃ বাধা খুব বেশি
ঘন এবং শক্তিশালী হস্তক্ষেপ সূত্র আছে।
কো-চ্যানেল ইন্টারফারেন্স কমানোর জন্য নোডটিতে এডিআর চালু আছে কিনা।
প্রশ্ন: কাছাকাছি পরীক্ষায় আমার কী মনোযোগ দেওয়া উচিত?
উত্তরঃ বেস স্টেশন এবং নোডের দূরত্ব ১০ মিটারের বেশি হওয়া উচিত।
সম্ভব।
ইনডোর বেস স্টেশন ইনস্টল করুন "গ্লাস ফাইবার" অ্যান্টেনা <--> নোড অপসারণ করতে
অ্যান্টেনা
ইনডোর বেস স্টেশন একটি "গ্লু স্টিক" অ্যান্টেনা ইনস্টল করুন <--> একটি "গ্লু" ইনস্টল করার জন্য নোড
স্টিক অ্যান্টেনা
প্রশ্ন: 4 জি যোগাযোগের গুণমান খারাপ এবং প্যাকেট হার বেশি।
উত্তরঃ 4G অ্যান্টেনাটি সঠিকভাবে ইনস্টল করা আছে কিনা তা পরীক্ষা করুন।
আপনার স্থানীয় 4G সিগন্যালের গুণমান পরীক্ষা করুন।
10কনফিগারেশন প্যারামিটার
ধাপ ১ঃ আপনার নেটওয়ার্ক পরিবেশ প্রস্তুত করুন
বেস স্টেশনের ডিফল্ট মান হল ১৯২।168.1.99, প্লিজ পিসি ১৯২ এ সেট করুন।168.1.100, এবং নেটওয়ার্ক তারের মাধ্যমে সরাসরি বেস স্টেশন এবং পিসি সংযোগ করুন।
যদি আপনি চান যে বেস স্টেশনটি সরাসরি লোরওয়ান সার্ভারের সাথে সংযুক্ত হোক, আপনি বেস স্টেশনটিকে স্ট্যাটিক আইপিতে সেট করতে পারেন।আইপি ঠিকানা রেকর্ড করতে ভুলবেন না (উপরের চিত্র 172 দেখানো হয়েছে).16.0.123), অন্যথায়, পিসি বেস স্টেশনে সংযোগ করতে ব্যর্থ হবে!
নীতিঃ কনফিগারেশন প্যারামিটার সহ পিসিটি অবশ্যই বেস স্টেশনের সাথে একই নেটওয়ার্ক সেগমেন্টে থাকতে হবে (উদাহরণস্বরূপ, 192.168.0.x অথবা 172.16.0(x) ।
ধাপ ২ঃ ব্রাউজার ব্যবহার করে বেস স্টেশনে লগ ইন করুন
বেস স্টেশনের আইপি ঠিকানা, ব্যবহারকারী=অতিথি, পাসওয়ার্ড=রিমেলিংক লিখুন, এবং "লগইন" ক্লিক করুন।
ধাপ ৩ঃ পরামিতি কনফিগার করুন
সমর্থন সেটিংসঃ সার্ভার ঠিকানা এবং পোর্ট, ফ্রিকোয়েন্সি, শক্তি, আইপি ঠিকানা। "ঠিক আছে" ক্লিক করুন এবং এটি অবিলম্বে কার্যকর হবে!
11. লগ দেখুন
ডায়াগনসিস ১ঃ নোড ডেটা রিপোর্ট করে কিনা
কনসেন্ট্রেটর দ্বারা প্রাপ্ত আরএফ প্যাকেটঃ131<-- ১৩১ টি লোরা প্যাকেট পেয়েছি
ডায়গনিস্টিক 2: সার্ভার গেটওয়ে হ্যান্ডশেক প্যাকেটে সাড়া দেয় কিনা
(ফায়ারওয়াল সক্ষম)
PULL_DATA পাঠানো হয়েছেঃ৫ ((১০০.০০%স্বীকৃত) <-- বেস স্টেশন এবং
সার্ভারে সাধারণত পাঁচবার হাত মিলায়।
ডায়াগনসিস ৩ঃ সার্ভার নোড ডেটা সরবরাহ করে কিনা
কনসেন্ট্রেটরে পাঠানো আরএফ প্যাকেটঃ2(46 বাইট) <--বেস স্টেশন পাঠায়
দুটি ডাউনলিংক লোরা প্যাকেট
