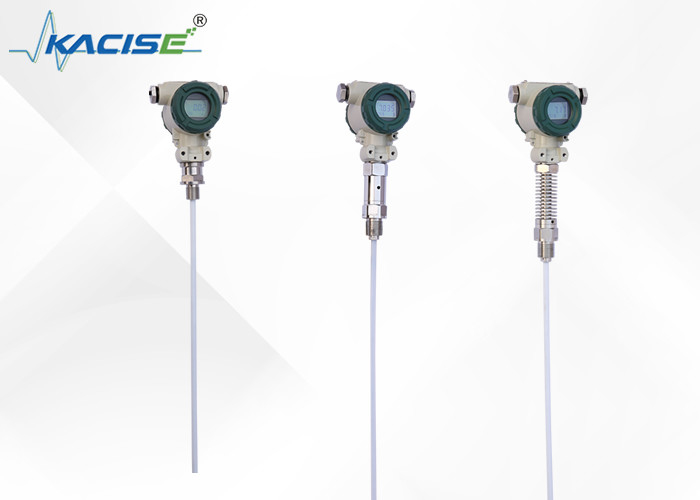

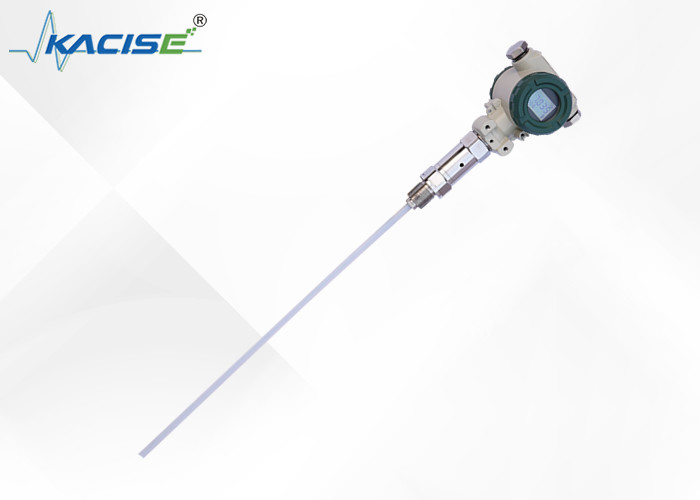

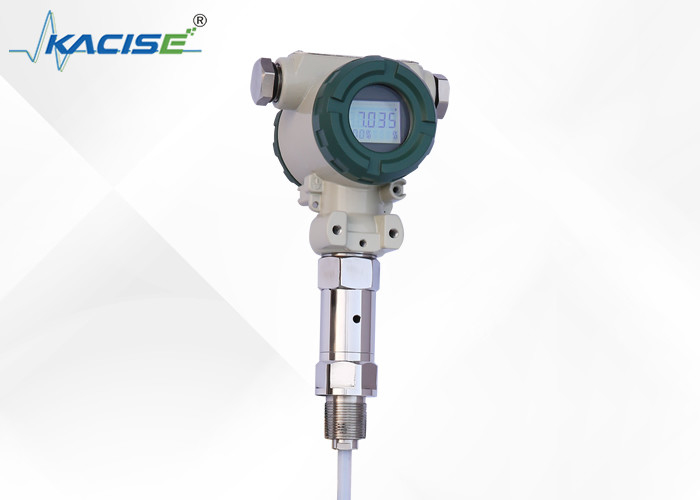

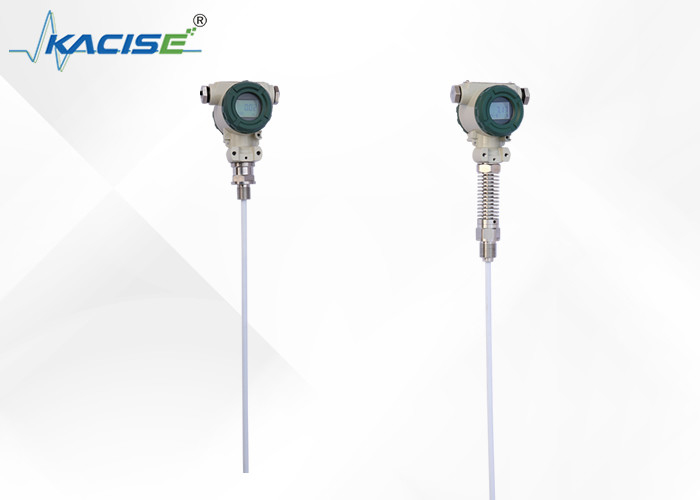

KCF6021-1-230mm 32MPa IP67 ওয়াটারপ্রুফ ক্যাপাসিটিভ ফুয়েল লেভেল সেন্সর

পণ্যের বর্ণনাঃ

KCF600 সিরিজের ক্যাপাসিটিভ লেভেল ট্রান্সমিটার হ'ল উচ্চ তাপমাত্রা এবং চাপ, উচ্চ ক্ষয়,স্ফটিকীয় হওয়ার প্রবণতা, এবং সহজ প্লাগিং। এটি বিশেষত জল, অ্যাসিড এবং ক্ষারীয় দ্রবণ, পাশাপাশি বয়লারগুলিতে পানির মাত্রা পরিমাপের জন্য উপযুক্ত। ট্রান্সমিটারটি কোনও চলমান বা নমনীয় অংশ অন্তর্ভুক্ত করে না,উচ্চ নির্ভরযোগ্যতা প্রদান করে, সহজ ইনস্টলেশন, এবং একটি যুক্তিসঙ্গত খরচ এ চমৎকার প্রভাব প্রতিরোধের।এবং বিভিন্ন পরিস্থিতিতে ডিফারেনশিয়াল চাপ ভিত্তিক স্তর ট্রান্সমিটার.

ট্রান্সমিটারের মূল উপাদানগুলি উন্নত আরএফ ক্যাপাসিটিভ সেন্সিং ব্যবহার করে যা সঠিকভাবে তাপমাত্রা-কম্পেনসেটেড এবং রৈখিকতা-সংশোধন করা হয়।এই উপাদানগুলোকে তারপর একটি স্ট্যান্ডার্ড বৈদ্যুতিক সংকেতে রূপান্তরিত করা হয়, সাধারণত 4-20mA পরিসরের মধ্যে। সিস্টেমটি হার্ট, ক্যানবাস এবং 485 এর মতো যোগাযোগ প্রোটোকলগুলির সাথে কনফিগারযোগ্য। ট্রান্সমিটারের সম্পূর্ণ পরিসরে স্ব-ক্যালিব্রেশন বৈশিষ্ট্য রয়েছে,যা মাত্র দুটি কী প্রেস দিয়ে "শূন্য" এবং "ব্যাপার" এর স্বয়ংক্রিয় ক্যালিব্রেশন সক্ষম করে, বিভিন্ন জটিল পরিস্থিতিতে অভিযোজনযোগ্যতা প্রদান করে।

বৈশিষ্ট্যঃ

টেকনিক্যাল প্যারামিটারঃ

● ভিজা উপাদানঃ 316 স্টেইনলেস স্টীল,1Gr18Ni19Tior বা PTFE

●দীর্ঘমেয়াদী স্থিতিশীলতাঃ ≤0.2%FS/বছর,

● তাপমাত্রা প্রবাহঃ≤0.02%FS/°C (রেঞ্জ ০°70°C)

●বিস্ফোরণের মাত্রাঃ স্বতন্ত্রভাবে নিরাপদ ExiraIIC T6, Flameproof Ext II C T5

● সুরক্ষাঃIP67

●অন্তর্নিহিতভাবে নিরাপদ পরামিতিঃUi:28VDC,Ii:93mA, Pi: 0.65W, Ci: 0.042uf, Li: 0mH

ইলেকtrউপরআইসি intইrfaসিই and signযেমন dইএফভিতরেইon

ট্রান্সমিটার একটি স্ট্যান্ডার্ড দ্বিতীয় স্তরের বা তিন তারের যন্ত্র, হাউজিং ভিতরে যন্ত্রের তারের পাশের অবস্থিত শক্তি (সিগন্যাল) এর টার্মিনাল,সিগন্যাল লাইনটি সুরক্ষিত ক্যাবল বা বাঁকা জোড়া হতে হবে , অন্য পাওয়ার ক্যাবল টিউব বা পরবর্তী খাঁজ, অথবা কাছাকাছি উচ্চ ক্ষমতা সরঞ্জাম মাধ্যমে একসঙ্গে লাইন না চেষ্টা করুন।

পিicture1: এসtanদর্দ আমিইvইল tর্যান্সমiটিউঃ wirভিতরেজি ডিiaগ্রাম

1 খালি পিন

24-20mA+

34-20mA-

4খালি পিন

দুই তারের সংযোগ

সিগন্যাল আউটপুট

২২৪ ভোল্ট পাওয়ার সাপ্লাই

৩সম্মিলিত ভিত্তি

4খালি পিন

তিন তারের সংযোগ

পিicture2: Hএইউ এস এmuনিকাtআইওntর্যান্সমiটিউঃ wiriএনজি ডিaগ্রাম

পিicture3:আমিএনটিriএনএসicaআমিআমিy saএফই wiriএনজি ডিagram

ইনস্টলেশন

ক্যাবল এবং রড স্তরের ট্রান্সমিটার বিভিন্ন সাইটের অবস্থার সাথে খাপ খাইয়ে নেওয়ার বিভিন্ন স্থির উপায় রয়েছে। যখন সাইটটি এম 20 × 1 এর মতো প্রক্রিয়া সুবিধা সরবরাহ করতে পারে না।৫ মহিলা থ্রেড বা ফ্ল্যাঞ্জ, আপনি তিনটি ইনস্টলেশন পদ্ধতি নির্বাচন করতে পারেন (দেওয়াল-মাউন্ট, অনুভূমিক পাইপ র্যাক এবং উল্লম্ব নল র্যাক, যা আপনাকে সাইটে ইনস্টলেশনে সুবিধাজনক করে তোলে।

বৃহত্তর গতিশীলতার মিডিয়া পরিমাপ করার সময়, ব্যবহারকারী ওজন সংযুক্তি নির্বাচন করতে পারেন যাতে সেন্সরটি শক্তিশালী ঝাঁকুনি থেকে বিরত থাকে, যা সেন্সরের স্থিতিশীলতার ভূমিকা পালন করতে পারে।ওজন যোগ করার সময় ভারী বস্তুগুলিকে পাত্রে নিচে রাখা উচিত, যাতে সেন্সরের তার ভাঙতে না পারে।

যখন সাইটের অবস্থা খারাপ হয়, ব্যবহারকারীকে বিদেশী দেহের ক্ষতি বা পরিমাপের নির্ভুলতা প্রভাবিত করার জন্য সেন্সরটি রক্ষা করতে সেন্সর ঢালটি ব্যবহার করা উচিত।

যদি কন্টেইনারগুলি ধাতব না হয়, আমরা একটি KCF600 রড স্তর ট্রান্সমিটার ব্যবহার করার সময় কন্টেইনারের নীচে একটি তারের অ্যাক্সেস সহ ট্রান্সমিটার কেসটি স্থাপন করতে হবে;অন্যথায় পরিমাপ সঠিক নয়.

এই পণ্যটি কারখানায় ক্যালিব্রেট করা হয়েছে; মাঠের জন্য সামঞ্জস্যের জন্য নিম্নলিখিত পদ্ধতিগুলি ব্যবহার করা যেতে পারেঃ

এ: বুদ্ধিমান সিরসিআউট dইবুগজিমিটিংhওডিঃ

সাইট-শূন্য----- যখন তরল স্তর সর্বনিম্ন স্থানে অবস্থিত, একই সময় মুক্তির পরে 8 সেকেন্ডের জন্য "Z" কী এবং "S" কী টিপুন, এবং তারপর "Z" কী ক্লিক করুন,আউটপুট বর্তমান স্বয়ংক্রিয়ভাবে 4mA এ সামঞ্জস্য করা হয়.

সাইট - ভরাট ------ যখন তরল স্তর সর্বোচ্চ স্থানে, "Z" কী এবং "S" কী ধরে রাখা 8 সেকেন্ডের জন্য একই সময় মুক্তি, এবং তারপর "S" কী ক্লিক করুন,আউটপুট বর্তমান স্বয়ংক্রিয়ভাবে 20mA এ সামঞ্জস্য করা হয়.

বিঃ এঅর্গানাইজেশনসিআউট ডিbউগিং মিটhod:

যখন তরল স্তর পরবর্তী সীমা মধ্যে, স্ক্রু ড্রাইভার ধীরে ধীরে ঘোরানো "Z" potentiometer ব্যবহার, 4mA কাছাকাছি ammeter রিডিং পালন

যখন তরল স্তর উপরের সীমা, স্ক্রু ড্রাইভার ধীরে ধীরে ঘোরানো "এস" potentiometer ব্যবহার করুন এবং 20mA কাছাকাছি ammeter রিডিং পর্যবেক্ষণ

এবং এটি 2-3 বার চালান, যতক্ষণ না শূন্য এবং স্প্যান সঠিক 4mA এবং 20mA ছিল। সমন্বয় পরে, ট্রান্সমিটারের কভার আঁট করা উচিত।

না.te:

1. পণ্য সার্টিফিকেশন এবং ম্যানুয়াল সঙ্গে পণ্য সরবরাহ, যা পণ্য নম্বর, প্রযুক্তিগত পরামিতি, তারের ডায়াগ্রাম, এবং উত্পাদন তারিখ আছে, ভুল এড়াতে দয়া করে চেক করুন।

2. ইনস্টলেশন পণ্য সংযোগ এবং থ্রেড ধরনের উপর ভিত্তি করে করা উচিত, সাইট ইন্টারফেস পণ্য ইন্টারফেস সঙ্গে সামঞ্জস্যপূর্ণ কিনা তা পরীক্ষা করুন. ধীরে ধীরে থ্রেডেড সংযোগ টান,সিলিংয়ের দিকে মনোযোগ দিন, টর্ক সরাসরি ট্রান্সমিটার হাউজে যোগ করা যাবে না এবং শুধুমাত্র ছয় পক্ষের ট্রান্সমিটার ইন্টারফেসে যোগ করা যাবে।

3কোম্পানির নির্দেশাবলী অনুযায়ী ওয়্যারিং করা উচিত।

4. এই পণ্য একটি স্পষ্টতা শক্তি রূপান্তর যন্ত্র, নিষিদ্ধ disassemble, সংঘর্ষ, পতন এবং হার্ড প্রত্যাখ্যান খেলতে.

5. ট্রান্সমিটার পাওয়ার চালু করার পরে অবিলম্বে কাজ করে, কিন্তু আউটপুট 30 মিনিটের জন্য উষ্ণ করার পরে স্থিতিশীল হতে পারে.

6অস্বাভাবিক ব্যবহার, বিদ্যুৎ বন্ধ, চেক, অথবা সরাসরি আমাদের প্রযুক্তিগত বিভাগের সাথে যোগাযোগ করুন।

7পরিবহন, সঞ্চয়স্থান মূল প্যাকেজিং পুনরুদ্ধার করা উচিত এবং একটি শীতল, শুষ্ক, বায়ুচলাচল গুদামে সংরক্ষণ করা উচিত।

8ইনস্টলেশন প্রক্রিয়ায় সেন্সর তারের ত্বকের ভাঙ্গন এড়াতে মনোযোগ দেওয়া উচিত।

9. সেন্সর তারের ইনস্টল করার সময়, পুল প্রাচীর থেকে দূরত্ব কমপক্ষে 10 সেমি উপরে থাকা উচিত, অন্যথায় পরিমাপ সঠিক হবে না।

10. পুরো PTFE কাঠামোর গ্রাউন্ডিং লাইন এবং রড স্তর সঙ্গে পরিচালিত করা উচিত

পরিমাপ মাধ্যম; অন্যথায় পরিমাপ সঠিক হবে না।

11ইনস্টলেশন সাইট কার্যকর বজ্র সুরক্ষা ব্যবস্থা গ্রহণ করা উচিত।

12এই সিরিজের যেকোনো ট্রান্সমিটারের বাক্সগুলোকে গ্রাউন্ড করা আবশ্যক; গ্রাউন্ডিং প্রতিরোধ 4Ω এর কম হওয়া উচিত।

13. নিরাপত্তা বাধা বিস্ফোরণ-প্রতিরোধী সার্টিফিকেশন করা উচিত; তার ইনস্টলেশন প্রয়োজনীয়তা নির্দেশাবলীর প্রয়োজনীয়তা অনুসরণ করা উচিত।

14. যখন ট্রান্সমিটারটি "0" জোনের জন্য ব্যবহার করা হয় তখন বাধা-চালিত পাওয়ার ট্রান্সফরমারগুলিকে GB3836.4-2000 NO. 8 এর প্রয়োজনীয়তা পূরণ করতে হবে।1.

অ্যাপ্লিকেশনঃ

ক্যাসিস ফ্লুইড লেভেল মিটারটি জিপিএস ট্র্যাকিং সমাধানগুলিতে জ্বালানী স্তরের পর্যবেক্ষণ সহ বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।এটি 2 ′′ 28VDC এর পাওয়ার সাপ্লাই ভোল্টেজ দ্বারা চালিত হয় এবং নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য নিরাপত্তা বাধা দ্বারা চালিত করা উচিত. প্রোব তাপমাত্রা পরিসীমা -50 ~ 250 °C, এবং চাপ পরিসীমা -0.1MPa ~ 32MPa, এটি বিভিন্ন শিল্প সেটিংসে ব্যবহারের জন্য আদর্শ করে তোলে।

ক্যাসিস ফ্লুইড লেভেল মিটারের আউটপুট সিগন্যাল 4 ¢ 20mA,4 ~ 20mA হার্ট যোগাযোগ / 485 / ক্যান বাস যোগাযোগের সাথে, এটি শিল্প নিয়ন্ত্রণ ব্যবস্থার বিস্তৃত সাথে সামঞ্জস্যপূর্ণ করে তোলে।এটি ইনস্টল করা সহজ এবং সর্বনিম্ন অর্ডার পরিমাণ 2 ইউনিটপণ্যটি একটি কার্টনে প্যাকেজ করা হয় এবং 5 কার্যদিবসের সরবরাহের সময় রয়েছে।

ক্যাসিস ফ্লুইড লেভেল মিটার একটি অত্যন্ত বহুমুখী পণ্য যা বিভিন্ন পরিস্থিতিতে ব্যবহার করা যেতে পারে। এটি সাধারণত ট্রাক এবং শিল্প ট্যাংকগুলিতে জ্বালানী স্তর পর্যবেক্ষণের জন্য ব্যবহৃত হয়,ট্যাঙ্কগুলি কখনই খালি না হয় তা নিশ্চিত করা এবং ব্যয়বহুল ডাউনটাইম প্রতিরোধ করাএটি জ্বালানী খরচ পর্যবেক্ষণ এবং যানবাহনগুলি সর্বোত্তম দক্ষতার সাথে চলছে তা নিশ্চিত করার জন্য জিপিএস ট্র্যাকিং সমাধানগুলিতেও ব্যবহৃত হয়।

সংক্ষেপে, ক্যাসিস ফ্লুইড লেভেল মিটার একটি উচ্চ মানের পণ্য যা শিল্পের বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত। এটি একটি ক্যাপাসিট্যান্স জ্বালানী স্তর সেন্সর যা ইনস্টল করা সহজ,সঠিক, এবং নির্ভরযোগ্য. আপনি একটি ট্রাক বা একটি শিল্প ট্যাংক মধ্যে জ্বালানি মাত্রা নিরীক্ষণ করতে হবে কিনা বা GPS ট্র্যাকিং সমাধান ব্যবহার করার জন্য একটি ক্ষমতা স্তর ডিটেক্টর খুঁজছেন হয়,ক্যাসিস ফ্লুইড লেভেল মিটার একটি চমৎকার পছন্দ.

প্যাকেজিং এবং শিপিংঃ

পণ্যের প্যাকেজিংঃ

• 1 তরল স্তর মিটার
• ব্যবহারের নির্দেশিকা
• প্রতিরক্ষামূলক কেস

শিপিং:

• ৭ কার্যদিবসের মধ্যে জাহাজ
• স্ট্যান্ডার্ড শিপিং হার প্রযোজ্য
• ট্র্যাকিং তথ্য প্রদান করা হবে
