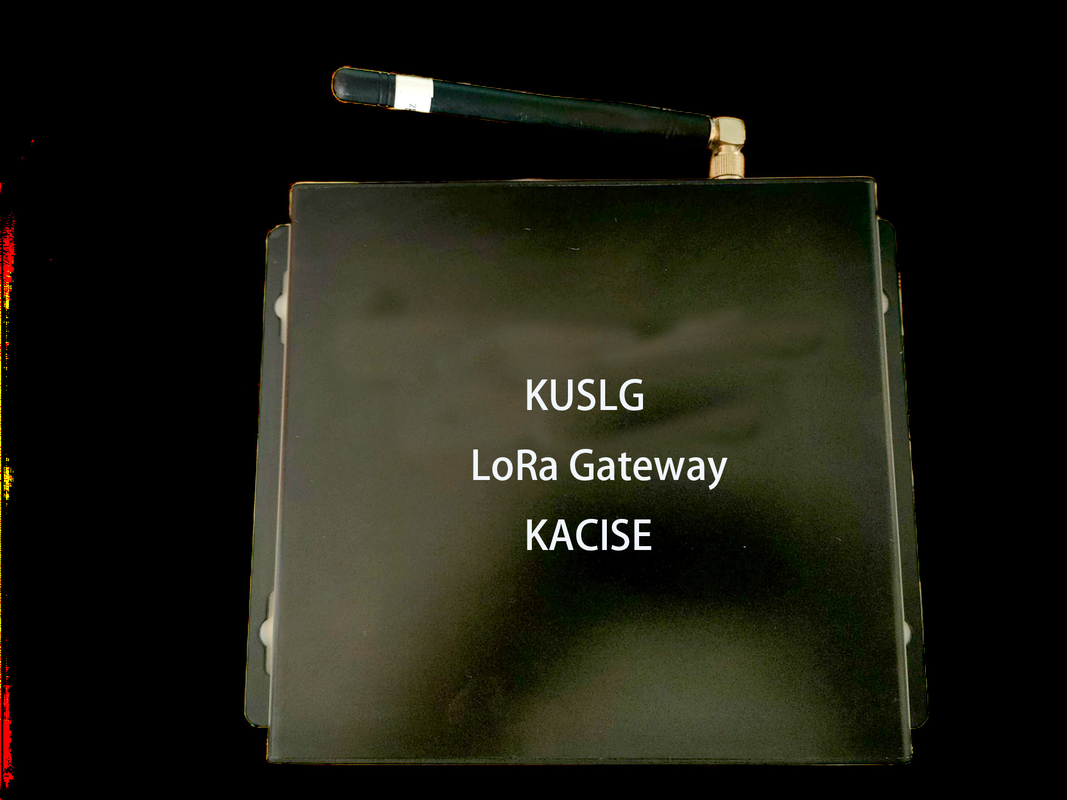

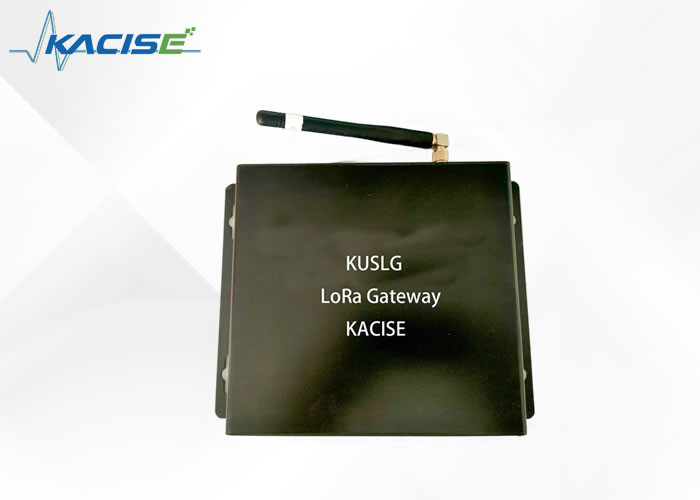

LoRa গেটওয়ে
1.ভূমিকা
LoRa একটি বেতার স্প্রেড স্পেকট্রাম যোগাযোগ প্রযুক্তি, এবং LoRaWAN একটি LoRa-ভিত্তিক যোগাযোগ প্রোটোকল।
উপরের চিত্রে যেমন দেখানো হয়েছে, LoRaWAN নোড, গেটওয়ে এবং সার্ভারকে সংজ্ঞায়িত করে, মোট 3টি সত্তা, একই সময়ে, সত্তাগুলির মধ্যে যোগাযোগের ইন্টারফেসকে সংজ্ঞায়িত করে, এবং বিশ্বব্যাপী নির্মাতাদের পণ্যগুলির "আন্তঃসংযোগ" নিশ্চিত করার জন্য, LoRaWAN প্রোটোকল (বর্তমানে, সর্বশেষ সংস্করণ V1.0.2) এবং বিভিন্ন দেশের ফ্রিকোয়েন্সি ব্যান্ড (অঞ্চল) প্রকাশ করা হয়।
LoRaWAN তার "মান, উন্মুক্ত, বিনামূল্যে এবং সুরক্ষিত" সহ ইন্টারনেট অফ থিংসের জন্য শিল্পের মানগুলির মধ্যে একটি হয়ে উঠেছে এবং এটি বিশ্বাস করা হয় যে এটি 30 বছর আগের আইপি প্রোটোকলের মতো সফল হবে৷
2.বৈশিষ্ট্য
- সমর্থন ওয়েব প্যারামিটার, যা ব্যাপকভাবে ব্যবহার সহজতর এবং স্থিতিশীলতা উন্নত.
- মাল্টি-চ্যানেল: SX1302 চিপের উপর ভিত্তি করে, 8টি চ্যানেল, 10,000 LoRa নোড পর্যন্ত।
- দীর্ঘ দূরত্ব: উন্মুক্ত পরিবেশ 5 কিমি ব্যাসার্ধের একটি এলাকা কভার করতে পারে।
- অভিযোজিত: ADR সমর্থন, উচ্চ হার, কম শক্তি খরচ, সহজ প্রসারণ.
- সামঞ্জস্যতা: LoRaWAN এর সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ, বিভিন্ন নির্মাতার সরঞ্জামের সাথে "আন্তঃপ্রক্রিয়াযোগ্য"।
- উচ্চ গুণমান: শিল্প-গ্রেড এআরএম প্ল্যাটফর্ম, দক্ষ এবং স্থিতিশীল, লিনাক্স সিস্টেমের উপর ভিত্তি করে, পরিপক্ক এবং ব্যবহার করা সহজ।
3.প্রযুক্তিগত বিশেষ উল্লেখ
| |
প্যারামিটার আইটেম |
পরীক্ষা
শর্তাবলী
|
সর্বনিম্ন |
সাধারণ |
সর্বোচ্চ |
ইউনিট |
| সামগ্রিক বৈদ্যুতিক পরামিতি |
সরবরাহ ভোল্টেজ |
|
9 |
12 |
24 |
ভি |
| অপারেটিং ভোল্টেজ |
ARM+SX1302 |
4.75 |
5 |
5.25 |
ভি |
| অপারেটিং বর্তমান |
|
450 |
562 |
900 |
এমএ |
| মডিউল ইন্টারফেসের বৈদ্যুতিক বৈশিষ্ট্য |
ইথারনেট
গতি
|
|
10M |
100M |
|
bps |
|
আলাদা করা
ভোল্টেজ
শক্তি
|
ফুটো
বর্তমান <5mA,
তাপমাত্রা <95%
|
|
2.5K |
|
ভিডিসি |
| LoRa RF পরামিতি |
ফ্রিকোয়েন্সি পরিসীমা |
|
490/868/915 |
MHz |
| আরএফ ট্রান্সমিট পাওয়ার |
|
6 |
17 |
27 |
dBm |
| মড্যুলেশন |
স্প্রেড স্পেকট্রাম মড্যুলেশন |
|
নির্গমন ফ্রিকোয়েন্সি
বনাম তাপমাত্রা
|
-40 থেকে +85 ডিগ্রি সেলসিয়াস |
|
±3 |
|
পিপিএম |
|
ট্রান্সমিট পাওয়ার বনাম
তাপমাত্রা
|
|
±3 |
|
dB |
| সর্বাধিক অপারেটিং শর্তাবলী |
অপারেটিং
তাপমাত্রা
|
|
-10 |
|
+60 |
℃ |
| ESD |
|
|
|
8000 |
ভি |
| বেস স্টেশন চ্যাসিস আকার (অ্যান্টেনা ব্যতীত) |
155*151*38 |
মিমি |
4. পাওয়ার সাপ্লাই এবং ইনস্টলেশন
নীচের চিত্রে দেখানো হয়েছে, "গেটওয়ে" পাওয়ার জন্য "12V পাওয়ার অ্যাডাপ্টার" (গেটওয়ে আনুষঙ্গিক) ব্যবহার করুন এবং "রাউটার" এর মাধ্যমে ইন্টারনেট/ইন্ট্রানেটের সাথে সংযোগ করুন।
5.মাত্রা
6.হার এবং ফ্রিকোয়েন্সি
6.1 হার সংবেদনশীলতা দূরত্ব
নীচের সারণীতে দেখানো হয়েছে, বেস স্টেশনটি 6টি যোগাযোগের হার সমর্থন করে। হার যত বেশি হবে, কার্যকর যোগাযোগ দূরত্ব তত কাছাকাছি হবে এবং হার কম হবে, কার্যকর যোগাযোগ দূরত্ব তত বেশি হবে।
| এসএফ |
ডেটা রেট (bps) |
সংবেদনশীলতা (dBm) |
পরিসীমা (কিমি) |
10বাইট পেলোড টাইম অন এয়ার (মিসে) |
| 7 |
5469 |
-130.0 |
2 |
65 |
| 8 |
3125 |
-132.5 |
4 |
100 |
| 9 |
1758 |
-135.0 |
6 |
200 |
| 10 |
977 |
-137.5 |
8 |
370 |
| 11 |
537 |
-140.0 |
11 |
740 |
| 12 |
293 |
-142.5 |
14 |
1400 |
ব্যবহার সহজ করার জন্য, যোগাযোগের হার সার্ভার দ্বারা গতিশীলভাবে সেট করা হয়, এবং এর নিয়মগুলি হল: বেস স্টেশনের কাছাকাছি নোড এবং সংকেত ভাল, উচ্চ হার গ্রহণ করা হয় এবং নোডটি বেস স্টেশন থেকে অনেক দূরে। এবং সংকেত দুর্বল, কম হার ব্যবহার করা হয়. একে ADR (অ্যাডাপ্টিভ ডেটা) বলা হয়
হার) প্রযুক্তি।
6.2 LoRa সংকেত সূচক
ক্ষেত্র শক্তি মান RSSI: স্বাভাবিক মান -120 ~ -10 dBm, নীচে -125 dBm প্যাকেট ক্ষতির হার বেশি হবে৷
SNR: সীমা মান -20 dB।
6.3 যোগাযোগের ফ্রিকোয়েন্সি
| অঞ্চল |
সংক্ষেপণ |
আপলিংক: ব্যান্ড+রেট+ব্যান্ডউইথ |
RX2 ডাউনলিংক: ব্যান্ড+রেট+ব্যান্ডউইথ |
| RX1 ডাউনলিংক: ব্যান্ড + রেট + ব্যান্ডউইথ |
| চীন |
CN470 |
486.3/486.5/486.7/486.9/487.1/487.3/487.5/487.7
SF7BW125 - SF12BW125
|
505.3SF12BW125 |
|
506.7/506.9/507.1/507.3/507.5/507.7/507.9/508.1
SF7BW125 - SF12BW125
|
|
উত্তর
আমেরিকা
|
US915 |
903.9/904.1/904.3/904.5/904.7/904.9/905.1/905.3
SF7BW125 - SF10BW125
|
923.3SF12BW500 |
|
923.3/923.9/924.5/925.1/925.7/926.3/926.9/927.5
SF7BW500 – SF10BW500
|
| ইউরোপ |
EU868 |
867.1/867.3/867.5/867.7/867.9/868.1/868.3/868.5
SF7BW125 - SF12BW125
|
869.525SF12BW125 |
|
867.1/867.3/867.5/867.7/867.9/868.1/868.3/868.5
SF7BW125 - SF12BW125
|
| অস্ট্রেলিয়া |
AU915 |
916.8/917.0/917.2/917.4/917.6/917.8/918.0/918.2
SF7BW125 - SF12BW125
|
923.3SF12BW500 |
|
923.3/923.9/924.5/925.1/925.7/926.3/926.9/927.5
SF7BW500 – SF10BW500
|
|
এশিয়া ঘ
সিঙ্গাপুর
মালয়েশিয়া
জাপান
|
AS923
AS1
|
922.0/922.2/922.4/922.6/922.8/923.0/923.2/923.4
SF7BW125 - SF12BW125
|
923.2SF10BW125 |
|
922.0/922.2/922.4/922.6/922.8/923.0/923.2/923.4
SF7BW125 - SF12BW125
|
| এশিয়া 2 |
AS923
AS2
|
923.2/923.4/923.6/923.8/924.0/924.2/924.4/924.6
SF7BW125 - SF12BW125
|
|
923.2/923.4/923.6/923.8/924.0/924.2/924.4/924.6
SF7BW125 - SF12BW125
|
| কোরিয়া |
KR920 |
922.1/922.3/922.5/922.7/922.9/923.1/923.3
SF7BW125 - SF12BW125
|
921.9SF12BW125 |
|
922.1/922.3/922.5/922.7/922.9/923.1/923.3
SF7BW125 - SF12BW125
|
| ভারত |
IN865 |
865.0625/865.4025/865.9850
SF7BW125 - SF12BW125
|
866.550SF10BW125 |
|
865.0625/865.4025/865.9850
SF7BW125 - SF12BW125
|
| রাশিয়া |
RU864 |
864.1/864.3/864.5/864.7/864.9/868.9/869.1
SF7BW125 - SF12BW125
|
869.1SF12BW125 |
|
864.1/864.3/864.5/864.7/864.9/868.9/869.1
SF7BW125 - SF12BW125
|
7 নোডের সাথে যোগাযোগ করুন
সাধারণভাবে, বেস স্টেশন এবং নোড ভাল যোগাযোগ করে। যোগাযোগ ব্যর্থ হলে, নিম্নলিখিত ক্রমে কারণটি সমাধান করুন:
| সম্ভাবনা |
ঘটনা |
নিষ্পত্তি |
| 30% |
বেস স্টেশন পারে না
নোড প্যাকেট গ্রহণ
|
বেস স্টেশনটি নোডের মতো একই ফ্রিকোয়েন্সি ব্যান্ডে রয়েছে |
| 30% |
বেস স্টেশন নয়
Loravan Seifer এর সাথে সংযুক্ত
|
LoRaWAN সার্ভারের সাথে বেস স্টেশন নিবন্ধন করুন |
|
LTE (4G) বেস স্টেশন
সার্ভারের সাথে সংযোগ করতে পারে না
|
1 4G সিম কার্ড আছে কিনা তা পরীক্ষা করুন৷
বকেয়া
2 4G সিম কার্ডটি খারাপ যোগাযোগে আছে কিনা তা পরীক্ষা করুন;
3 স্থানীয় 4G সিগন্যালের গুণমান পরীক্ষা করুন;
|
| 20% |
নোড সংযুক্ত করা হয় না
লোরাভান সিফার
|
LoRaWAN সার্ভারের সাথে নোড নিবন্ধন করুন |
| ৫% |
দূরত্ব অনেক বেশি |
বেস স্টেশন এবং নোডের মধ্যে যোগাযোগের দূরত্ব হ্রাস করুন |
| 4% |
সংকেত হস্তক্ষেপ গুরুতর |
বেস স্টেশন এবং নোড ফ্রিকোয়েন্সি স্যুইচ করুন |
| 1% |
হার্ডওয়্যারের ক্ষতি |
বিক্রয়োত্তর সেবার সাথে যোগাযোগ করুন |
8. ইন্টারফেস সংজ্ঞা
বেস স্টেশন কঠোরভাবে LoRaWAN GSID (গেটওয়ে টু সার্ভার ইন্টারফেস সংজ্ঞা) মান অনুসরণ করে।
সাধারণভাবে বলতে গেলে, যতক্ষণ নিচের 3টি প্যারামিটার সেট করা হয়, ততক্ষণ বেস
স্টেশন "যেকোনো" LoRaWAN সার্ভারের সাথে সংযুক্ত হতে পারে।
1) server_address (ব্যাখ্যা: সার্ভারের ডোমেন নাম ঠিকানা, যেমন
router.cn.thethings.network)
2) serv_port_up (ব্যাখ্যা: UDP পোর্ট বেস দ্বারা সার্ভারে আপলোড করা হয়েছে
স্টেশন, ডিফল্ট হল 1700)
3) serv_port_down (ব্যাখ্যা: সার্ভারটি নিচের UDP পোর্টে যায়
বেস স্টেশন, ডিফল্ট হল 1700)
LoRaWAN GSID এর প্রোটোকল স্ট্যাক নিম্নলিখিত চিত্রে দেখানো হয়েছে
9. সাধারণ সমস্যা এবং সমাধান
প্রশ্ন: কেন বেস স্টেশন এবং নোডের মধ্যে প্যাকেটের ক্ষতির হার বেশি?
উত্তর: অনুগ্রহ করে চেক করুন যে অ্যান্টেনা সঠিকভাবে ইনস্টল করা এবং মিলছে কিনা।
বেস স্টেশন <--> এর ইন্টারনেট/ইন্ট্রানেট নেটওয়ার্ক পরিবেশ কিনা
সার্ভার মসৃণ।
প্রাপ্তির পরিবেশ কঠোর কিনা, যেমন: বাধা খুব
ঘন এবং শক্তিশালী হস্তক্ষেপ উত্স আছে.
সহ-চ্যানেল হস্তক্ষেপ কমাতে নোড ADR চালু আছে কিনা।
প্রশ্ন: প্রক্সিমিটি টেস্টে আমার কী মনোযোগ দেওয়া উচিত?
উত্তর: বেস স্টেশন এবং নোড 10 মিটারের বেশি দূরে থাকা উচিত যতটা
সম্ভব
ইনডোর বেস স্টেশনটি অপসারণ করতে "ফাইবারগ্লাস" অ্যান্টেনা <--> নোড ইনস্টল করুন
অ্যান্টেনা
ইনডোর বেস স্টেশন একটি "আঠালো স্টিক" অ্যান্টেনা <--> নোড ইনস্টল করুন একটি "আঠালো ইনস্টল করুন
লাঠি" অ্যান্টেনা
প্রশ্ন: 4G যোগাযোগের মান খারাপ এবং প্যাকেট নষ্ট হওয়ার হার বেশি।
উত্তর: অনুগ্রহ করে 4G অ্যান্টেনা সঠিকভাবে ইনস্টল করা হয়েছে এবং মেলে কিনা তা পরীক্ষা করুন।
আপনার স্থানীয় 4G সংকেত মান পরীক্ষা করুন.
10. কনফিগারেশন পরামিতি
ধাপ 1: আপনার নেটওয়ার্ক পরিবেশ প্রস্তুত করুন
বেস স্টেশনের ডিফল্ট মান হল 192.168.1.99, অনুগ্রহ করে PC কে 192.168.1.100 এ সেট করুন এবং নেটওয়ার্ক ক্যাবলের মাধ্যমে সরাসরি বেস স্টেশন এবং PC সংযোগ করুন৷
আপনি যদি বেস স্টেশনটি সরাসরি LAN-এর LoRaWAN সার্ভারের সাথে সংযুক্ত করতে চান, আপনি বেস স্টেশনটিকে একটি স্ট্যাটিক আইপিতে সেট করতে পারেন, এই সময়ে, IP ঠিকানাটি রেকর্ড করতে ভুলবেন না (যেমন 172.16.0.123 উপরের চিত্রে দেখানো হয়েছে। ), অন্যথায়, পিসি বেস স্টেশনের সাথে সংযোগ করতে ব্যর্থ হবে!
নীতি: কনফিগারেশন প্যারামিটার সহ পিসিটি অবশ্যই বেস স্টেশনের মতো একই নেটওয়ার্ক সেগমেন্টে থাকতে হবে (উদাহরণস্বরূপ, 192.168.0.x বা 172.16.0.x)।
ধাপ 2: একটি ব্রাউজার ব্যবহার করে বেস স্টেশনে লগ ইন করুন
বেস স্টেশন আইপি ঠিকানা, ব্যবহারকারী=অতিথি, পাসওয়ার্ড=রিমেলিংক লিখুন এবং "লগইন" এ ক্লিক করুন।
ধাপ 3: পরামিতি কনফিগার করুন
সমর্থন সেটিংস: সার্ভার ঠিকানা এবং পোর্ট, ফ্রিকোয়েন্সি, শক্তি, আইপি ঠিকানা। "ঠিক আছে" ক্লিক করুন এবং এটি অবিলম্বে কার্যকর হবে!
11.লগ দেখুন
নির্ণয় 1: নোড ডেটা রিপোর্ট করে কিনা
কনসেনট্রেটর দ্বারা প্রাপ্ত আরএফ প্যাকেটগুলি:131<--- 131টি LoRa প্যাকেট পেয়েছে
নির্ণয় 2: সার্ভার গেটওয়ে হ্যান্ডশেক প্যাকেটে সাড়া দেয় কিনা
(ফায়ারওয়াল সক্রিয়)
PULL_DATA পাঠানো হয়েছে:5(100.00%স্বীকৃত) <--- বেস স্টেশন এবং
সার্ভারে সাধারণত 5টি হ্যান্ডশেক থাকে
নির্ণয় 3: সার্ভার নোড ডেটা সরবরাহ করে কিনা
আরএফ প্যাকেটগুলি কেন্দ্রীকরণে পাঠানো হয়েছে:2(46 বাইট) <--বেস স্টেশন প্রেরণ করে
দুটি ডাউনলিংক LoRa প্যাকেট
