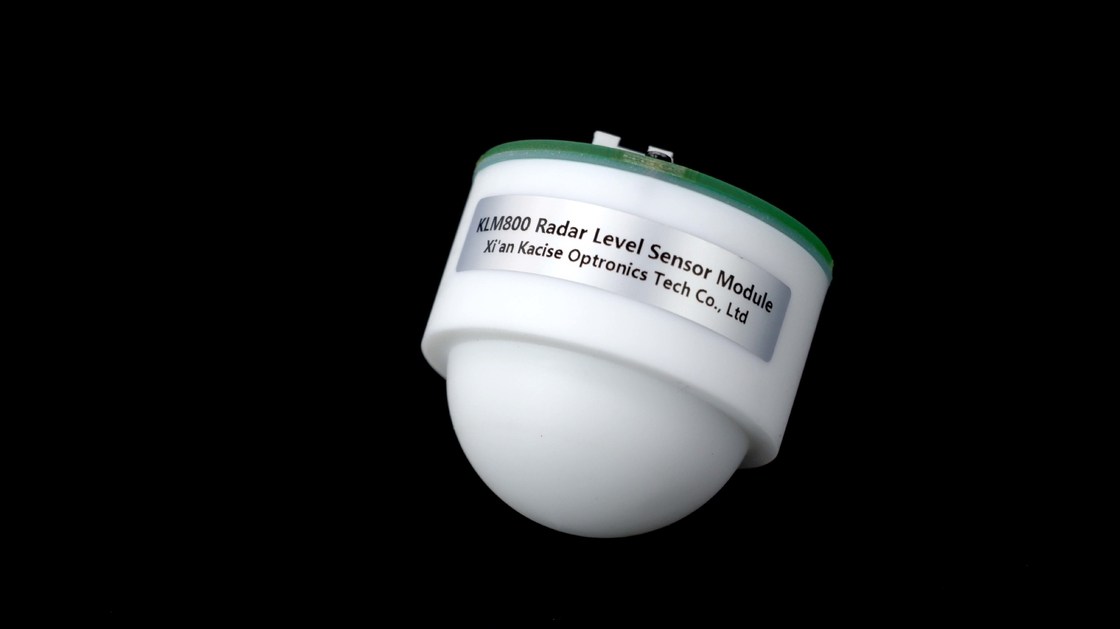

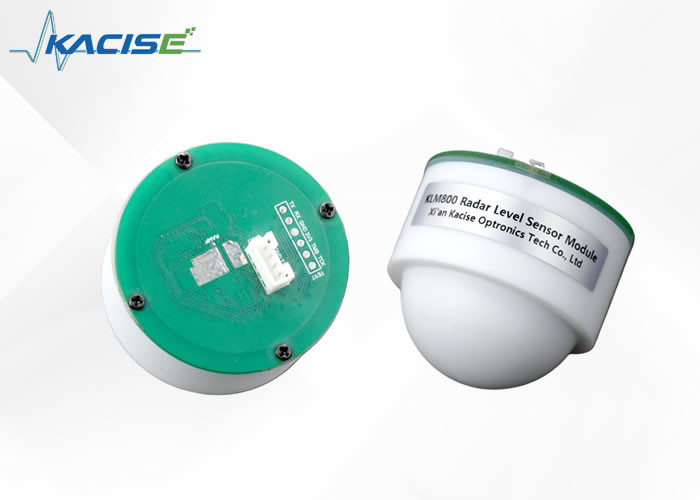

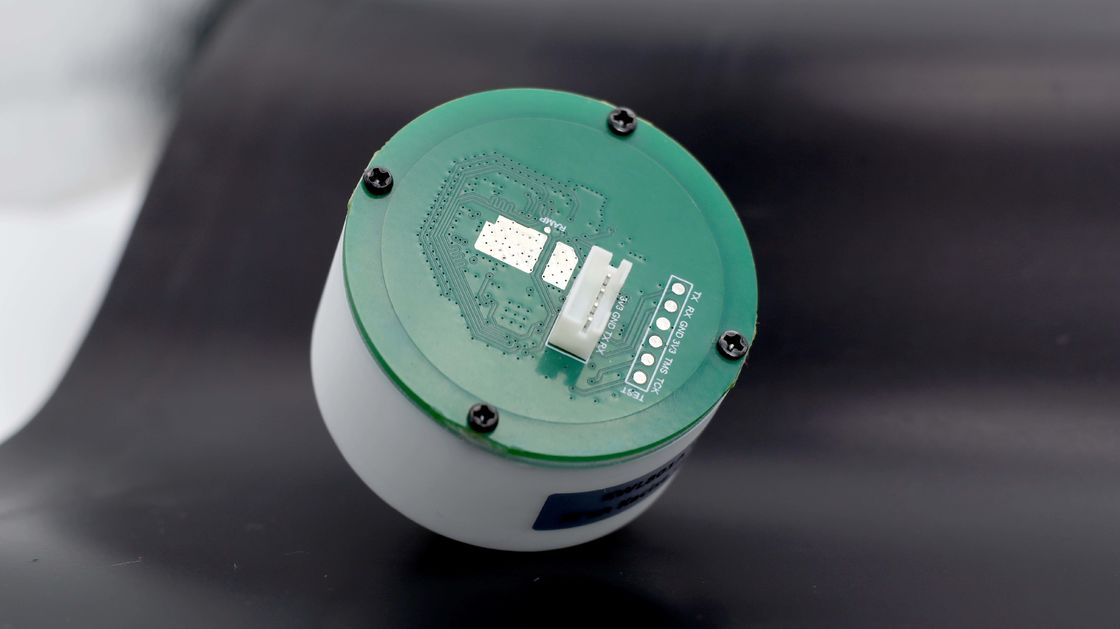

KLM800 রাডার লেভেল সেন্সর মডিউল বর্তমান অপারেশন 12V 30MA ওয়ার্কিং আর্দ্রতা 0 ~ 95%

পণ্যের বর্ণনাঃ

মিলিমিটার ওয়েভ রাডার উপাদান তিনটি প্রধান অংশ গঠিতঃ রেডিও ফ্রিকোয়েন্সি ইউনিট, প্রসেসিং ইউনিট, এবং একটি মুদ্রিত বোর্ড অ্যান্টেনা। অন্যান্য ধরনের রাডারের বিপরীতে,মিলিমিটার তরঙ্গের রাডার আলোর মতো বাধা অতিক্রম করে লক্ষ্যবস্তু সনাক্ত করতে পারেসেন্সরটি সারাদিন কাজ করে এবং এটি অত্যন্ত ইন্টিগ্রেটেড, ছোট আকারের এবং একটি নমনীয় ইন্টারফেস রয়েছে।

পণ্য স্তর মিটার রাডার মিলিমিটার তরল স্তর থেকে রাডার অ্যান্টেনার উচ্চতা পরিমাপের জন্য ব্যবহৃত হয়।এটি নদী এবং জলাধার জলের সংস্থান পরিমাপের মতো বিভিন্ন ক্ষেত্রে ব্যাপকভাবে প্রয়োগ করা হয়, এবং ট্যাংক স্তর এবং জল স্তর পরিমাপ।

এই পণ্যটিতে ব্যবহৃত মডিউলগুলি নিম্নলিখিত ডিভাইসগুলি থেকে প্রাপ্ত হতে পারেঃ

• রাডার রেঞ্জিং মডিউলটি বিভিন্ন কাজের অবস্থার মধ্যে যেমন শক্ত অবস্থা এবং তরল অবস্থায় রেঞ্জিং সমর্থন করার জন্য একটি 80 জি উচ্চ-ফ্রিকোয়েন্সি চিপ ব্যবহার করে।
• কনফিগারেশন লেন্স অ্যান্টেনা বিভিন্ন পরিবেশে মানিয়ে নিতে নির্বাচন করা হয়।

এই পণ্যটি জল সংরক্ষণ প্রকৌশল, নিকাশ কেন্দ্র এবং পেট্রোলিয়াম রাসায়নিক কেন্দ্রের মতো বিভিন্ন ক্ষেত্রে ব্যবহৃত হয়।

অ্যাপ্লিকেশনঃ

● নদী, জলাধার এবং অন্যান্য জল সংরক্ষণের সমীক্ষা

● ট্যাঙ্কের স্তর এবং পানির স্তর পরিমাপ

● জল সংরক্ষণের প্রকল্প

● নিকাশী ব্যবস্থা

● পেট্রোলিয়াম রাসায়নিক কারখানা

3. ইনস্টলেশন মডিউল কম উদ্বায়ী অবস্থান নির্বাচন করুন (ইনজেকশন পোর্ট এবং আউটলেট ঢেউয়ের মধ্যে ইনস্টল না করার চেষ্টা করুন, ঢেউয়ের বৃহত্তর, পরিমাপ যথার্থতা বৃহত্তর,যত খারাপ হবে).

4. ইনস্টলেশন ডায়াগ্রাম

নদীর তীরে ব্যাংকিংয়ের মতো কোনও বিভ্রান্তি ছাড়াই রশ্মির আওতায় গ্যারান্টি।

নোট করার মত বিষয়

মডিউল ইনস্টলেশন যতটা সম্ভব ধ্রুবক রাখা, মডিউল jitter এড়াতে, যতটা সম্ভব খোলা পার্শ্ববর্তী পরিবেশ।

1. মডিউল এবং জলের পৃষ্ঠের মধ্যে দূরত্ব 30cm এর চেয়ে বেশি যাতে মডিউলটির সামনের মুখ (অ্যান্টেনা পৃষ্ঠ) পরিমাপ তরল স্তরের সমান্তরাল হয় তা নিশ্চিত করা যায়

2. মডিউল এবং ট্যাংকের প্রান্ত, পুলের প্রান্ত, নদী বাঁধের প্রান্ত এবং পুলের প্রান্তের মধ্যে দূরত্ব 0.5 মিটারের বেশি;

3. ইনস্টলেশন মডিউল কম উদ্বায়ী অবস্থান নির্বাচন করুন (ইনজেকশন পোর্ট এবং আউটলেট ঢেউয়ের মধ্যে ইনস্টল না করার চেষ্টা করুন, ঢেউয়ের বৃহত্তর, পরিমাপ নির্ভুলতা বৃহত্তর,যত খারাপ হবে))

একটি সিরিয়াল পোর্ট যোগাযোগ প্রোটোকল

উদাহরণস্বরূপ, প্রেরিত তথ্য হল FF 2A 4B 90 42 47, যেখানে FF হল ফ্রেম হেডার, মাঝের 4 বাইট "2A 4B 90 42" হল দূরত্বের তথ্য,এবং আকার শেষ 42 90 4B 2A তার সত্য তথ্য সেট (hexadimal ভাসমান বিন্দু টাইপ), যা দশমিক ৭২.১৪৬৮ সেমিতে রূপান্তরিত হয়।

47 একটি চেকসাম, এর হিসাব নিম্নরূপঃ

প্রথমে ফ্লোটিং পয়েন্ট দূরত্ব 72.1468 uint32_t পূর্ণসংখ্যা (4 বাইট) কে 72 তে রূপান্তর করুন, নিম্ন স্তরে দুই বাইট 0 (HEX 0), নিম্ন 72 (HEX 48) হিসাবে চেকসাম হিসাবে ফ্রেম হেড কম,উচ্চ + পূর্ণসংখ্যা পূর্ণসংখ্যা কম 8 বিট নিতে, (FF + 0 x00 + 0 x48) & 0 x47 x00ff = ০

যোগ করুনঃ SScom টেস্ট মোড

সাহায্য করার জন্য একটি সিরিয়াল পোর্ট ব্যবহার করে পরীক্ষা করা যেতে পারে (হ্যান্ড এসএসকম):

1. কম্পিউটার ইউএসবি ইন্টারফেসের সাথে সংযুক্ত ইউএসবি সিরিয়াল পোর্ট মডিউল ব্যবহার করুন, খোলা SSCOM সিরিয়াল ডিবাগিং সফটওয়্যার, পছন্দ

সঠিক পোর্ট;

2.Send AT + TLVS = 1 n, আউটপুট স্ট্রিং রূপান্তর করতে, আদেশ পাঠাতে অনুযায়ী

"এটি + স্টার্ট এন";

3. আউটপুট স্ট্রিং

দ্রষ্টব্যঃ ডিফল্ট বাউড রেট 9600। যদি আপনি SSCOM এর ডানদিকে কোনও স্ট্রিং না দিয়ে খুলেন তবে এটি প্রদর্শনের জন্য "সেভ প্যারামিটার" এর ডানদিকে এক্সটেনশনটি ক্লিক করুন।

নোটঃ

এমসিইউর কাজের অবস্থায়, কনফিগার করতে, প্রথমে রিসেট কমান্ড পাঠান (কাজ বন্ধ করুন), ইনপুট কমান্ড কাস্টমাইজ করুন, তারপরে রিসেট কমান্ড পাঠান (কনফিগারেশন কার্যকর করুন),এবং স্টার্ট কমান্ড পাঠান.

MODBUS RTU যোগাযোগ প্রোটোকল

1ইনস্টলেশনের নির্দেশাবলীঃ ফাংশন কোড 0 x10

(1)Rকারখানার সেটিংস সংরক্ষণ করুন

অনুরোধ কমান্ডঃ

ডেটা সংজ্ঞাঃ কারখানার সেটিংস পুনরুদ্ধার করতে ০, প্রোগ্রাম পুনরায় আরম্ভ করতে ১।

প্রতিক্রিয়া তথ্যঃ

উদাহরণঃ

অনুরোধঃ 7f 10 10 00 00 02 00 00 9 e 33 01

উত্তর: ৭ এফ ১০ ১০ ০০ ০০ ০ এফ ১৭ ০১

যেখানে ডাটা পার্ট 00 00 এর অর্থ হল কারখানার সেটিংস পুনরুদ্ধার করা।

(2) মেশিনের ঠিকানা থেকে

অনুরোধ কমান্ডঃ

ডেটা সংজ্ঞাঃ মানের পরিসীমা ১-২৪৭।

প্রতিক্রিয়া তথ্যঃ

উদাহরণঃ

অনুরোধঃ 7F 10 20 01 00 01 02 00 01 6E 21

উত্তর: ৭ এফ ১০ ২০ ০১ ০১ ০১ ৫১ ডি৭

ডেটা অংশ 00 01 ইঙ্গিত দেয় যে স্লেভ ঠিকানাটি 1 এ সেট করা আছে।

(৩) পরিমাপের পরিসীমা

অনুরোধ কমান্ডঃ

ডেটা সংজ্ঞাঃ ডেটা মান হল ফ্লোট ডেটা, ইউনিটটি মিটার, ডেটা দৈর্ঘ্যের মান 4 বাইট, ডেটা ফর্ম্যাটটি সামনে 16 বিট ডেটা, পিছনে 16 বিট ডেটা।

প্রতিক্রিয়া তথ্যঃ

উদাহরণঃ

অনুরোধঃ 7 46 00 02 04 f 10 20 00 00 41 30 থেকে 40 19

Re: 7F 10 20 46 00 02 A1 C3

00 00 41 30 যেখানে ভাসমান বিন্দুর তথ্যের ডেটা অংশ যা 11 মিটার।

(4) সময় ব্যবধান পরিমাপ করুন

অনুরোধ কমান্ডঃ

ডেটা সংজ্ঞাঃ জল স্তর মিটার ডেটা সংগ্রহের সময়সীমা সেট করুন, ইউনিট এমএস, এবং সর্বনিম্ন মান 100 এমএস।

প্রতিক্রিয়া তথ্যঃ

উদাহরণঃ

অনুরোধঃ 7 2 e f 10 20 00 02 03 01 E8 A8 C0

উত্তর: 7F 10 20 2E 00 01 60 1E

এর মধ্যে, ডেটা পার্ট 03 E8 দশমিক 1000 এ রূপান্তরিত হয়, অর্থাৎ, ডেটা অধিগ্রহণের ব্যবধান 1000ms এ সেট করা হয়।

(5)যোগাযোগের বাউন্ড রেট

অনুরোধ কমান্ডঃ

ডেটা সংজ্ঞাঃ যোগাযোগের বাউড রেটঃ ৪৮০০,9600,19200.

প্রতিক্রিয়া তথ্যঃ

উদাহরণঃ

অনুরোধঃ 7f 10 20 00 02 01, 02, 25 80 B4 E2

উত্তরঃ 7F 10 20 02 00 01 A1 D7

ডেটা পার্ট 28 80 এর অর্থ হল যে যোগাযোগের বাউড রেট 9600 এ সেট করা আছে।

2ক্যোয়ারী নির্দেশনাঃ ফাংশন কোড 0x03

(১)মেশিনের ঠিকানা থেকে

অনুরোধ কমান্ডঃ

প্রতিক্রিয়া তথ্যঃ

ডেটা সংজ্ঞাঃ মানের পরিসীমা ১-২৪৭।

উদাহরণঃ

অনুরোধঃ 7f 03 01 00 20 01 D4 14

উত্তর: 7f 03 02 0 01 51 8 e

ডাটা পার্ট 00 01 এর মানে হল যে, স্লেভের ঠিকানা হল ১।

(২) ব্যাপ্তি ক্ষমতা

অনুরোধ কমান্ডঃ

প্রতিক্রিয়া তথ্যঃ

ডেটা সংজ্ঞাঃ ডেটা মান হল ফ্লোট ডেটা, ইউনিটটি মিটার, ডেটা দৈর্ঘ্যের মান 4 বাইট, ডেটা ফর্ম্যাটটি সামনে 16 বিট ডেটা, পিছনে 16 বিট ডেটা।

উদাহরণঃ

অনুরোধঃ 7 46 f 03 20 00 00 02 24

উত্তর: 7f 03 04 00 00 41 30 54, 70

ডেটা অংশ 00 00 41 30 ভাসমান বিন্দুতে রূপান্তরিত হয়, যা 11 মিটার।

(৩) যোগাযোগের হার

অনুরোধ কমান্ডঃ

প্রতিক্রিয়া তথ্যঃ

উদাহরণঃ

অনুরোধঃ 7f 20 00 02 03 01 24 14

Re: 7F 03 02 25 80 8B 7E

ডেটা অংশ 28 80 মানে যোগাযোগের বাউন্ড রেট 9600।

(4) সময় ব্যবধান পরিমাপ করুন

অনুরোধ কমান্ডঃ

প্রতিক্রিয়া তথ্যঃ

ডেটা সংজ্ঞাঃ জল স্তর মিটার ডেটা সংগ্রহের সময়সীমা সেট করুন, ইউনিট এমএস, এবং সর্বনিম্ন মান 100 এমএস।

উদাহরণঃ

অনুরোধঃ 7F 03 20 2E 00 01 EF C3

উত্তর: ৭ এফ ০৩ ০২ ৯০ এফ ০৩ ই৮

এর মধ্যে, ডেটা অংশ 03 E8 দশমিক 1000 এ রূপান্তরিত হয়েছিল, যা নির্দেশ করে যে ডেটা অধিগ্রহণের ব্যবধান 1000ms ছিল।

(৫) প্রশ্নের পরিমাপের ফলাফল

অনুরোধ কমান্ডঃ

প্রতিক্রিয়া তথ্যঃ

ডেটা সংজ্ঞাঃ ডেটা মান ফ্লোট টাইপ ডেটা, ইউনিট মিটার। ডেটা দৈর্ঘ্যের মান 4 বাইট, ডেটা ফর্ম্যাট পূর্ববর্তী 16 বিটের ডেটার জন্য নিম্ন, 16 বিটের ডেটা পিছনে উচ্চ।পরিমাপের ফলাফলের অর্থ পরিমাপের প্রকারের সাথে যুক্ত, এবং ডিফল্ট হল পানির মাত্রা।

উদাহরণঃ

অনুরোধঃ 7 4 0 f a 48 0 0 f 00 02 e

উত্তর: ৭ এফ ০৪ ০৪ ০৪ ১৯ ৩ এফ ০৯ ই ২৫ ২ সি

তথ্যের অংশ 04 19 3F 9E ভাসমান বিন্দুতে রূপান্তরিত হয় যা 1.2345 মিটার।

19049 e3f, এক জায়গায়, ডান উচ্চ অবস্থানে.

(৬) ক্যোয়ারী সংস্করণ

অনুরোধ কমান্ডঃ

প্রতিক্রিয়া তথ্যঃ

ডেটা সংজ্ঞাঃ ডেটা BCD কোডিং ফরম্যাটে রয়েছে, 0x20 0x23 0x05 0x12, যার অর্থ ডেটা 20230512।

(৭) সম্প্রচার ঠিকানা অনুসন্ধান ডিভাইস

অনুরোধ কমান্ডঃ

প্রতিক্রিয়া তথ্যঃ

ডেটা সংজ্ঞাঃ 0x7F ডেটাতে ডিভাইসের 485 ঠিকানা।
