ওপেরিয়েএমবার্ষিক স্প্লিট রাডার লেভেলসেন্সর
1.উপস্থাপনা
1.১ প্রোডাক্ট ওভারভিউ

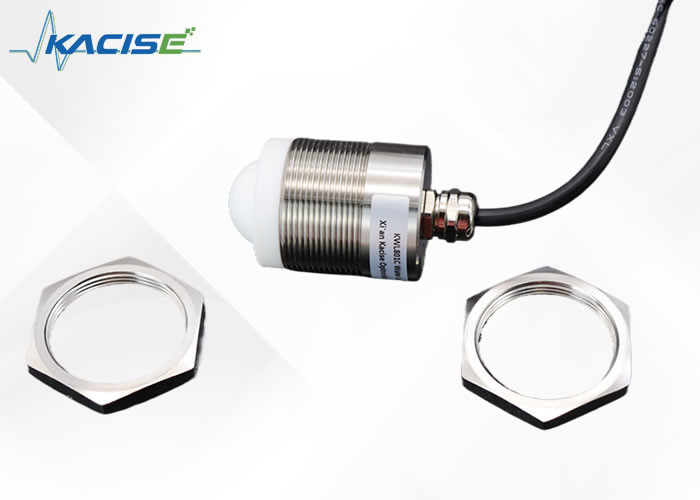

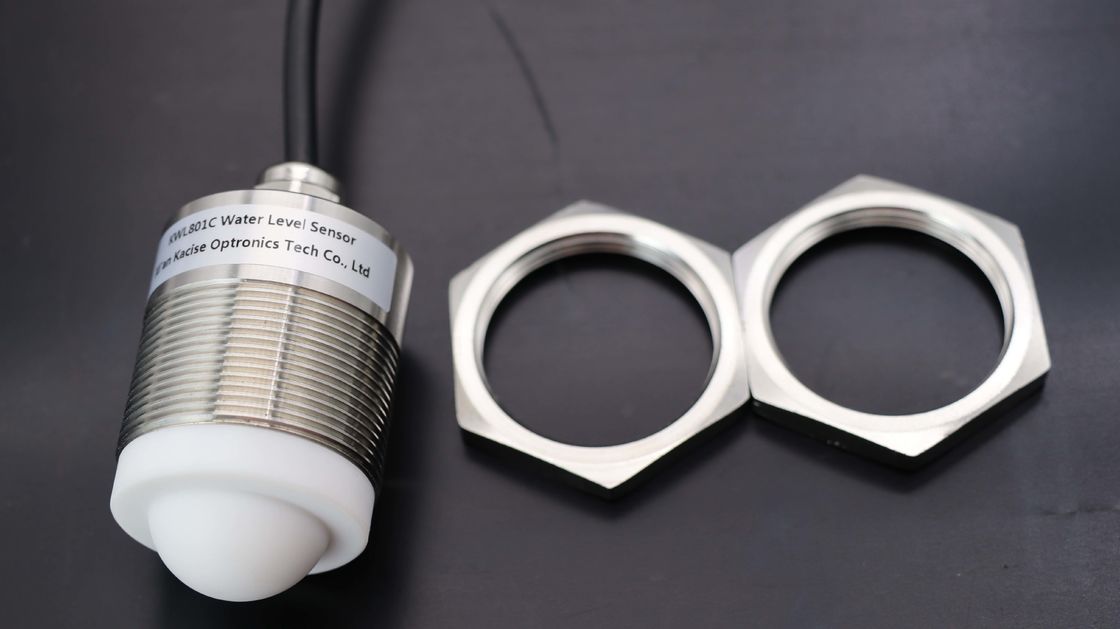

KWL801C-RS485 রাডার লেভেল সেন্সর লেভেল মিটারের জন্য জাতীয় স্ট্যান্ডার্ড DB50/T 826-2017-এ বর্ণিত স্ট্যান্ডার্ড স্পেসিফিকেশনের সাথে সামঞ্জস্যপূর্ণ।এর মূল উপাদান একটি সম্পূর্ণরূপে সিল IP68 জলরোধী সঙ্গে ডিজাইন করা হয়.
পণ্যটির সর্বাধিক পরিমাপ পরিসীমা 40 মিটার পর্যন্ত প্রসারিত হয়, একটি সর্বনিম্ন অন্ধ দাগ 6 সেন্টিমিটারের কম।
এর উচ্চতর ফ্রিকোয়েন্সি এবং বৃহত্তর ব্যান্ডউইথের কারণে, এটি উচ্চতর নির্ভুলতা অর্জন করে। উপরন্তু, পণ্যটিতে ইনস্টলেশনের জন্য একটি স্থির ব্র্যাকেট অন্তর্ভুক্ত রয়েছে।
1.২ সনাক্তকরণ নীতি
রাডার লেভেল সেন্সরটি টাইম ডোমেইন রিফ্লেকশন (টিডিআর) নীতির উপর ভিত্তি করে। বৈদ্যুতিন চৌম্বকীয় ধাক্কা আলো গতির সাথে তারের বা প্রোব বরাবর ছড়িয়ে পড়ে।যখন এটি পরিমাপ মাধ্যমের পৃষ্ঠের সাথে মিলিত হয়, রাডার লেভেল মিটারের পালসের একটি অংশ প্রতিফলিত হয় যাতে একই পথ ধরে পালস ট্রান্সমিটারে একটি প্রতিধ্বনি ফিরে আসে,এবং ট্রান্সমিটার এবং পরিমাপ মাধ্যমের পৃষ্ঠের মধ্যে দূরত্ব হয় সরাসরি অনুপাত হিসাবে প্রসারণ সময় পলস, তাই স্তরের উচ্চতা গণনা করা হয়।
2.বৈশিষ্ট্য
- স্ব-বিকাশিত সিএমওএস মিলিমিটার-ওয়েভ আরএফ চিপের উপর ভিত্তি করে
- আরও কমপ্যাক্ট আরএফ আর্কিটেকচার
- উচ্চতর সংকেত-শব্দ অনুপাত
- ছোট মৃত অঞ্চল
- ৫ গিগাহার্টজ ওয়ার্কিং ব্যান্ডউইথ
- উচ্চতর পরিমাপ রেজোলিউশন এবং পরিমাপের নির্ভুলতা
- ইনস্টলেশন পরিবেশে হস্তক্ষেপের প্রভাব কম
- আরো সুবিধাজনক ইনস্টলেশন এবং
- সমন্বিত সমতল অ্যান্টেনার আধুনিক নকশা
3. টেকনিক্যাল স্পেসিফিকেশন
| মডেল |
KWL801C-RS485 |
KWL801C-RJ45 |
KWL801C-RS232 |
KWL801C-TTL |
| পরিমাপের ফ্রিকোয়েন্সি |
৮০ গিগাহার্জ |
| যোগাযোগ |
RS485 |
| অধিগ্রহণের ঘনত্ব |
≥200ms/ কনফিগারযোগ্য |
| অপারেটিং বর্তমান |
12V/14mA |
| দূরত্ব পরিমাপের নির্ভুলতা |
±2 মিমি |
| যোগাযোগ প্রোটোকল |
মোডবাস/টেক্সট প্রোটোকল |
| অ্যান্টেনা রেমের প্রস্থ |
±2.75° |
| সরবরাহ ভোল্টেজ |
৯-২৪ ভোল্ট |
| পরিমাপের পরিসীমা |
0.২-৪০ মিটার
0.18 ~ 30 মিটার
0.1~15/20 মিটার
0.06~3/5/10 মিটার
|
| আরএফ ইমপ্লান্স বর্তমান |
100mA/20ms |
| কাজের আর্দ্রতা |
০-৯৫% |
| থ্রেডের ধরন |
জি থ্রেড/ কাস্টমাইজড |
| কাজের তাপমাত্রা |
-৪০-৭৫° সেলসিয়াস |
| জল প্রতিরোধের গ্রেড |
আইপি ৬৮ |
| নেট ওজন |
0৬ কেজি |
4. ওয়্যারিং নির্দেশাবলী
4.1 [আরএস ৪৮৫ সংস্করণ] ওয়্যারিং নির্দেশাবলী
| লাল রেখা |
ভিসিসি (৯-২৪ ভি পাওয়ার সাপ্লাই) |
| কালো রেখা |
জিএনডি |
| হলুদ রেখা |
৪৮৫-এ |
| সবুজ রেখা |
485-বি |
4.2 [আরজে৪৫ নেটওয়ার্ক পোর্ট সংস্করণ] ওয়্যারিং নির্দেশাবলী
4.3 [আরএস ২৩২ সংস্করণ] ওয়্যারিং নির্দেশাবলী
| লাল রেখা |
12 (6 ~ 28V পাওয়ার সাপ্লাই) |
| কালো রেখা |
জিএনডি |
| হলুদ রেখা |
TX |
| সবুজ রেখা |
RX |
4.4 [টিটিএল সংস্করণ] ওয়্যারিং নির্দেশাবলী
| লাল রেখা |
ভিসিসি |
| কালো রেখা |
জিএনডি |
| হলুদ রেখা |
TX |
| সবুজ রেখা |
RX |
5. মাত্রা
6.FAQ
1প্রশ্ন: আমি কি পণ্যটিতে আমার নিজস্ব লোগো লাগাতে পারি?
উঃ অবশ্যই। লোগোটি হাউজিংয়ে মুদ্রণ করা যেতে পারে, এবং কোম্পানির নামটি নামের প্লেটে খোদাই করা যেতে পারে।
2প্রশ্ন: মান নিয়ন্ত্রণের বিষয়ে কি বলবেন?
উত্তরঃ সমস্ত পণ্য প্যাকিংয়ের আগে 3 বার পরীক্ষা করা হবে।
3প্রশ্ন: আমি কি ট্রায়াল অর্ডার দিতে পারি, উদাহরণস্বরূপ ১ পিসি?
উত্তরঃ অবশ্যই, ট্রায়াল অর্ডার গ্রহণযোগ্য। সাধারণভাবে, আমাদের স্টক মধ্যে সাধারণ মডেল আছে। পেমেন্ট প্রাপ্তির পরে 1 সপ্তাহের মধ্যে নমুনা পাঠানো হবে।
4প্রশ্ন: আপনি কি আমার প্রয়োজনীয়তা অনুযায়ী ডিজাইন করতে পারেন?
উঃ অবশ্যই, আমাদের দল আপনার জন্য ডিজাইন করবে, যাতে আমাদের দুধ প্রবাহ মিটার আপনার শেষের দিকে নিখুঁতভাবে কাজ করে।
7.কোম্পানি তথ্য
সি'য়ান কাসিস আইএসও ৯০০১-২০০৮, জিজেবি ৯০০১বি-২০০৯, সিই, অন্তর্নিহিত নিরাপত্তা বিস্ফোরণ-প্রমাণ এবং বিচ্ছিন্ন নিরাপত্তা বিস্ফোরণ-প্রমাণ ইত্যাদি দ্বারা প্রত্যয়িত।যা নিশ্চিত করে যে আমাদের পণ্যগুলি আন্তর্জাতিক মানের সাথে সামঞ্জস্যপূর্ণ.
আমরা 10 বছর ধরে চাপ, স্তর এবং প্রবাহ পরিমাপ যন্ত্রপাতি এবং সংশ্লিষ্ট পণ্য উত্পাদন বিশেষজ্ঞ হয়েছে। আমরা অভিজ্ঞ প্রযুক্তিগত এবং ব্যবস্থাপনা কর্মী আছে,আমাদের পুরো কর্মীদের প্রচেষ্টার মাধ্যমে, আমরা একটি পেশাদার পরিমাপ যন্ত্র প্রস্তুতকারক এবং সমাধান সরবরাহকারী হয়ে উঠেছি। এবং আমরা ক্রমাগত পণ্যের গুণমান উন্নত করার চেষ্টা করছি।
বর্তমানে, ক্যাসিস সেন্সর ইতিমধ্যে আমেরিকা, স্পেন, অস্ট্রেলিয়া, চিলি এবং অন্যান্য ২০ টি দেশ এবং অঞ্চলে রপ্তানি করা হয় এবং অনেকগুলি অনুকূল প্রতিক্রিয়া পেয়েছে।আমাদের বিদেশী বিক্রেতাদের সংখ্যাও বাড়ছে।আমরা আমাদের নীতি হিসাবে যুক্তিসঙ্গত দাম, দক্ষ উৎপাদন সময় এবং ভাল বিক্রয়োত্তর সেবা বিবেচনা এবং পারস্পরিক উন্নয়নের জন্য আরো গ্রাহকদের সঙ্গে সহযোগিতা করার আশা করি
