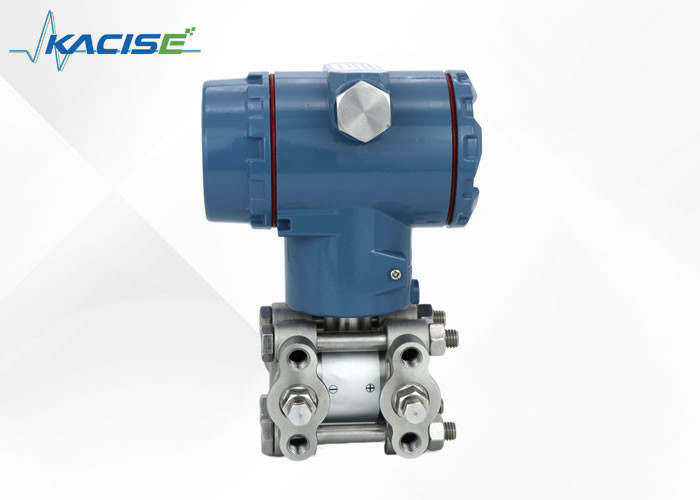

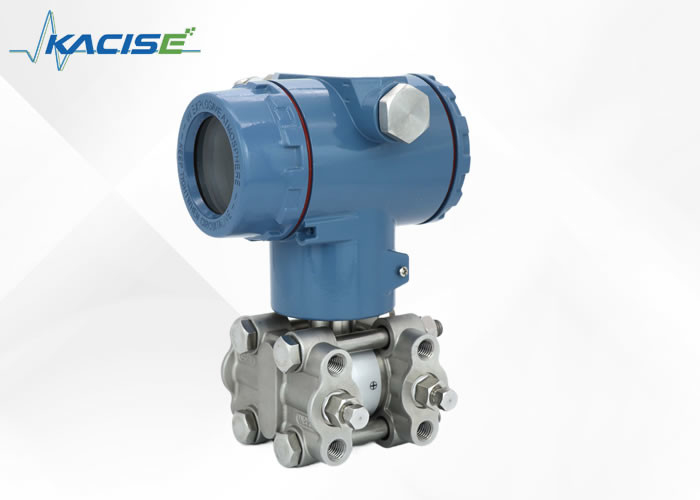

কেPT1000-DPএকক-ক্রিস্টালিন সিলিকন ইন্টেলিজেন্ট ডিফারেনশিয়াল
চাপ ট্রান্সমিটার
1.পরিচিতি
KPT1000-DP একক স্ফটিক সিলিকন ডিফারেনশিয়াল চাপ ট্রান্সমিটার একটি একক স্ফটিক সিলিকন সেন্সর চিপ ব্যবহার করে উন্নত জার্মান MEMS প্রযুক্তি, একটি ডবল diaphragm গঠন,এবং উচ্চ নির্ভুলতা এবং পণ্য অতি উচ্চ স্থিতিশীলতা অর্জন করতে সূক্ষ্ম উত্পাদন প্রযুক্তি. অন্তর্নির্মিত বুদ্ধিমান সংকেত প্রক্রিয়াকরণ মডিউল চাপ এবং তাপমাত্রা ক্ষতিপূরণ নিখুঁত সমন্বয় অর্জন,একটি নির্ভরযোগ্য পরিমাপ নির্ভুলতা এবং একটি বিস্তৃত স্ট্যাটিক চাপ এবং তাপমাত্রা পরিবর্তন অধীনে চমৎকার দীর্ঘমেয়াদী স্থিতিশীলতা প্রদান.
KPT1000-DP একক স্ফটিক সিলিকন ডিফারেনশিয়াল চাপ ট্রান্সমিটার তরল, গ্যাস বা বাষ্পের তরল স্তর, ঘনত্ব এবং চাপ পরিমাপ করতে ব্যবহার করা যেতে পারে,এবং এটি একটি 4-20mA DC (অতিরিক্ত HART যোগাযোগ) বর্তমান সংকেত আউটপুট রূপান্তর;
রিমোট এবং স্থানীয় প্যারামিটার সেটিং ফাংশন কনফিগারেশন হার্ট বা RS485 যোগাযোগ এবং প্যানেল বোতামের মাধ্যমে উপলব্ধি করা হয়।
2বৈশিষ্ট্য
- উচ্চ নির্ভুলতা স্তরঃ জার্মান উচ্চ নির্ভুলতা একক স্ফটিক সিলিকন সেন্সর চিপ, নির্ভুলতা ≤ ± 0.05%.
- শক্তিশালী লোড প্রতিরোধেরঃ ডাবল ওভারলোড সুরক্ষা ডায়াপ্রাগাম নকশা, একক অতিরিক্ত চাপ 42MPa পৌঁছাতে পারে।
- পরিবেশের সাথে চমৎকার অভিযোজনযোগ্যতাঃ বুদ্ধিমান স্ট্যাটিক চাপ ক্ষতিপূরণ এবং তাপমাত্রা ক্ষতিপূরণ ট্রান্সমিটারের উপর তাপমাত্রা, স্ট্যাটিক চাপ এবং অতিরিক্ত চাপের প্রভাব দূর করে,এবং সাইটে ব্যাপক পরীক্ষা ত্রুটি কমাতে.
- দুর্দান্ত দীর্ঘমেয়াদী স্থিতিশীলতাঃ স্থিতিশীলতা 0.1FS%/3 বছর বজায় রাখা যেতে পারে।
- নমনীয় দূরবর্তী সহায়তা ডিবাগিং ফাংশনঃ দূরবর্তী এবং স্থানীয় পরামিতি সেটিং ফাংশন কনফিগারেশন হার্ট বা RS485 যোগাযোগ এবং প্যানেল বোতাম মাধ্যমে উপলব্ধ করা হয়।
3.অ্যাপ্লিকেশন
- পেট্রোলিয়াম/কেমিক্যাল/ফসিল: এটি গলন ডিভাইসের সাথে মিলিয়ে পাইপলাইন এবং ট্যাঙ্কের চাপ এবং তরল স্তরের সঠিক প্রবাহ পরিমাপ সরবরাহ করে।
- বিদ্যুৎ/সিটি গ্যাসঃ উচ্চ স্থিতিশীলতা এবং উচ্চ নির্ভুলতা চাপ, প্রবাহ, এবং তরল স্তর পরিমাপ প্রয়োজন যে জায়গা।
- পলপ/কাগজ উৎপাদন: চুল্লি চাপ, নেতিবাচক চাপ পরিমাপ এবং উচ্চ স্থিতিশীলতা এবং উচ্চ নির্ভুলতা পরিমাপ প্রয়োজন যে অন্যান্য জায়গায় ব্যবহৃত হয়।
- ইস্পাত / নন-ফেরোস ধাতু / সিরামিকসঃ চাপ, প্রবাহ এবং তরল স্তর পরিমাপের জন্য ব্যবহৃত হয় যেখানে রাসায়নিক প্রতিরোধের এবং জারা প্রতিরোধের প্রয়োজন।
- যান্ত্রিক সরঞ্জাম/জাহাজ নির্মাণঃ চাপ, প্রবাহ, তরল স্তর এবং অন্যান্য সূচকগুলির কঠোর নিয়ন্ত্রণের অধীনে স্থিতিশীল পরিমাপের প্রয়োজন এমন জায়গাগুলিতে ব্যবহৃত হয়।
4প্রযুক্তিগত পরামিতি
| মডেল |
KPT1000-DP উচ্চ নির্ভুলতা ডিফারেনশিয়াল চাপ ট্রান্সমিটার |
| পরিমাপ মাধ্যম |
তরল, গ্যাস বা বাষ্পের চাপ পরিমাপ করে |
| পরিমাপের ধরন |
ডিফারেনশিয়াল চাপ পরিমাপ, পরম চাপ পরিমাপ |
| আউটপুট সংকেত |
4~20mA+HART প্রোটোকলের ডিজিটাল সিগন্যাল
RS485 সিরিয়াল পোর্ট সংকেত
|
| পরিমাপ পরিসীমা |
রেঞ্জ কোড |
0B |
0C |
0E |
0F |
০জি |
| পরিসীমা |
(0~0.6) কেপিএ~6 কেপিএ |
(0~2) কেপিএ~40 কেপিএ |
(0~2.5) কেপিএ~250 কেপিএ |
(0~10) কেপিএ~1 এমপিএ |
(0~30) কেপিএ~3 এমপিএ |
| প্রস্তাবিত কম্প্রেশন অনুপাত |
10:1 |
20:1 |
100:1 |
100:1 |
100:1 |
| রেফারেন্স নির্ভুলতা |
±০.০৫% |
যদি TD>10 (TD = সর্বোচ্চ পরিসীমা/নিয়ন্ত্রণ পরিসীমা), তাহলেঃ |
± ((0.005*TD) % |
যদি পরিসীমা 0B পণ্য হয়, TD> 6, তাহলেঃ |
/ |
| ±০.০৭৫% |
± ((0.0075*TD) % |
± 0.125*TD) % |
| ±0.1% |
± 0.01*TD) % |
± ((0.166*TD) % |
| পরিবেষ্টিত তাপমাত্রার প্রভাব |
(-25 ~ + 65) °C এ মোট প্রভাব হলঃ
±(০.১৫*টিডি+০.০৫) %*স্প্যান
(-40~-25) °C এবং (+65~+85) °C এ মোট প্রভাব হলঃ
±(০.২*টিডি+০.০৫) %*স্প্যান
|
| অতিরিক্ত চাপের প্রভাব |
±0.1%* স্প্যান |
| স্ট্যাটিক চাপ প্রভাব |
± ((০.০৫%URL+০.০৭৫%Span) /১০MPa |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
±0.15%URL/10 বছর |
| পাওয়ার সাপ্লাই প্রভাব |
±0.001%/10V ((12~36) ভিডিসি, অপ্রয়োজনীয় |
| পরিসীমা |
এটি পরিসরের উপরের এবং নীচের সীমার মধ্যে স্বতঃস্ফূর্তভাবে সামঞ্জস্য করা যেতে পারে। পারফরম্যান্স বৈশিষ্ট্যগুলি অনুকূল করতে সর্বনিম্ন সম্ভাব্য পরিসরের অনুপাতের সাথে একটি পরিসরের কোড নির্বাচন করার পরামর্শ দেওয়া হয়। |
| শূন্য সেটিং |
ক্যালিব্রেশন পরিসীমা ≥ সর্বনিম্ন পরিসীমা |
| ইনস্টলেশন অবস্থান প্রভাব |
ডায়াপ্রাগ্রামের পৃষ্ঠের সমান্তরাল ইনস্টলেশন অবস্থানের পরিবর্তন শূন্য পয়েন্ট প্রভাব সৃষ্টি করবে না। যদি ইনস্টলেশন অবস্থান ডায়াপ্রাগ্রাম পৃষ্ঠের সমান্তরাল না হয়,এটি ক্যালিব্রেশন দ্বারা নির্মূল করা যেতে পারে. পরিসরে কোন প্রভাব নেই |
| অ্যালার্ম বর্তমান |
অফলাইন |
3.6mA |
| অনলাইনে |
২১ এমএ |
| আইসোলেশন প্রতিরোধের |
গ্রাউন্ডে 100MΩ বা তার বেশি (DC 500V) |
| আইসোলেশন শক্তি |
এসি 500V 50/60Hz, 1 মিনিট |
| প্রতিক্রিয়া সময় |
এম্প্লিফায়ার কম্পোনেন্টের ডাম্পিং কন্টান্ট হল ০.১ এস, এবং সেন্সর টাইম কন্টান্ট হলঃ ০.১~১.৬ এস, ব্যাপ্তি এবং ব্যাপ্তি অনুপাতের উপর নির্ভর করে। অতিরিক্ত নিয়মিত টাইম কন্টান্ট হলঃ ০.১~৬০ এস।অ-রৈখিক আউটপুট উপর প্রভাব (যেমন বর্গমূল ফাংশন) এই ফাংশন উপর নির্ভর করে এবং সেই অনুযায়ী গণনা করা যেতে পারে. |
| পরিবেশে তাপমাত্রা |
-40~+85°C ডিসপ্লে সহঃ -20~+65°C |
| সংরক্ষণের তাপমাত্রা |
-40 ~ +125°C |
| সংরক্ষণের তাপমাত্রা |
-40~+85°C ডিসপ্লে সহঃ -20~+65°C |
| কাজের চাপ (সিলিকন তেল) |
16 এমপিএ 25 এমপিএ 42 এমপিএ তিন স্তর |
| স্ট্যাটিক চাপের সীমা |
3.5KPa পরম চাপ থেকে নামমাত্র চাপ পর্যন্ত, সুরক্ষা চাপ নামমাত্র চাপের 1.5 গুণ বেশি হতে পারে এবং একই সময়ে ট্রান্সমিটারের উভয় পাশে প্রয়োগ করা যেতে পারে |
| আইসোলেশন ডায়াফ্রাগম |
স্টেইনলেস স্টীল 316L,Hastelloy C-276,ট্যান্টালিয়াম,সোনা ধাতু |
| প্রক্রিয়া সংযোগ উপাদান |
স্টেইনলেস স্টীল 304, 316 অপশনাল |
| নট এবং বোল্ট |
স্টেইনলেস স্টীল (A2-70), গ্যালভানাইজড কার্বন স্টীল (12.8) |
| ট্রান্সমিটার হাউজিং |
অ্যালুমিনিয়াম খাদ + ইপোক্সি রজন (পৃষ্ঠ স্প্রে)
স্টেইনলেস স্টীল
|
| সিলিং রিং |
নাইট্রিল-বুটাডিয়েন কাঁচামাল ((এনবিআর),ফ্লুরিনেটেড কাঁচামাল ((এফকেএম),পলিটেট্রাফ্লুরোথিলিন (পিটিএফই) |
| ভরাট |
সিলিকন তেল, ভোজ্য তেল, FL তেল |
| প্রসেস সংযোগ |
প্রসেস সংযোগ ফ্ল্যাঞ্জের উভয় প্রান্তে NPT1/4 এবং UNF7/16 অভ্যন্তরীণ থ্রেড রয়েছে |
| সুরক্ষা স্তর |
আইপি৬৫, আইপি৬৭ (বিস্ফোরণ প্রতিরোধী) |
| ওজন |
2.6 কেজি (মাউন্টিং ব্র্যাকেট, প্রসেস সংযোগ আনুষাঙ্গিক ছাড়া) |
পাওয়ার সাপ্লাই এবং লোডের অবস্থাঃ
5. ওয়্যারিং
| ① |
+ |
পাওয়ার সাপ্লাই এবং HART ডিজিটাল যোগাযোগ আউটপুট টার্মিনাল |
| ② |
- |
| ② |
- |
বাহ্যিক সূচক (অ্যাম্মিটার) এর তারের টার্মিনাল |
| ③ |
+ |
6. মাত্রা
7সমর্থন ও সেবা
আমাদের যথার্থ চাপ সেন্সর পণ্যটি ব্যাপক প্রযুক্তিগত সহায়তা এবং পরিষেবা দ্বারা সমর্থিত যাতে আপনি সর্বোত্তম সম্ভাব্য অভিজ্ঞতা অর্জন করতে পারেন।আমাদের বিশেষজ্ঞদের দল পণ্য সম্পর্কে আপনার কোন প্রশ্নের উত্তর দিতে উপলব্ধইনস্টলেশন থেকে অপারেশন পর্যন্ত, আমরা আপনার সেন্সর অপ্টিমাইজ করার জন্য রক্ষণাবেক্ষণ এবং মেরামতের সেবা প্রদান করি।আমরা আপনার নির্দিষ্ট চাহিদা মেটাতে ক্যালিব্রেশন এবং কাস্টমাইজেশন সেবা প্রদানআমাদের উপর ভরসা করুন, আমরা আপনার প্রেসিসিং প্রেসার সেন্সর থেকে সর্বোচ্চ সুবিধা পেতে সহায়তা এবং সেবা প্রদান করব।
8প্যাকিং এবং শিপিং
পণ্যের প্যাকেজিংঃ
- 1 নির্ভুল চাপ সেন্সর
- ব্যবহারকারীর নির্দেশিকা
- মাউন্ট হার্ডওয়্যার
- প্রতিরক্ষামূলক ফেনা প্যাডিং
শিপিং:
- 5-12 ব্যবসায়িক দিনের মধ্যে জাহাজ
- বিনামূল্যে স্ট্যান্ডার্ড শিপিং
- একটি অতিরিক্ত ফি জন্য উপলব্ধ দ্রুত শিপিং
- সরবরাহিত ট্র্যাকিং নম্বর
