KPS200 ফ্লাশ মেমব্রেন চাপ ট্রান্সমিটার
1. পরিচিতি
স্টেনগ্যাজ উচ্চ চাপ চাপ ট্রান্সমিটার আমাদের কোম্পানীর প্রবর্তন এবং বিদেশী পণ্য প্রযুক্তি হজম আরেকটি ফলাফল। এর পরিমাপ পরিসীমা 160Mpa পৌঁছাতে পারে,এবং এটি উচ্চ প্রতিক্রিয়া বৈশিষ্ট্য আছে, উচ্চ নির্ভুলতা, শক্ত কাঠামো, জারা প্রতিরোধের, কম্পন প্রতিরোধের, উচ্চ কর্মক্ষমতা এবং উচ্চ খরচ কর্মক্ষমতা।
পণ্যটি পেট্রোলিয়াম শিল্পে ব্যাপকভাবে ব্যবহৃত হয়, বিশেষত আমদানিকৃত কাদা পাম্প, ফ্রেকচারিং ট্রাক, সিমেন্টিং ট্রাক ইত্যাদির উচ্চ চাপ পরিমাপের জন্য।এবং আমদানিকৃত পণ্য প্রতিস্থাপনের জন্য পছন্দসই ট্রান্সমিটার.
এই বিস্ফোরণ-প্রমাণ প্রকারটি GB3836.1-2010 এবং GB3836.4-2010 মানগুলির প্রয়োজনীয়তা পূরণ করে এবং একটি বিস্ফোরণ-প্রমাণ শংসাপত্র পেয়েছে।
বিস্ফোরণ-প্রতিরোধী পণ্যটি এমন অনুষ্ঠানের জন্য উপযুক্ত যেখানে বিস্ফোরক গ্যাস উপস্থিত হতে পারে। সংশ্লিষ্ট বিস্ফোরণ-প্রতিরোধী অঞ্চলগুলি হল জোন 1 এবং জোন 2, এবং সাধারণ প্রতিনিধি গ্যাসটি প্রোপেন।
2. মাত্রা
3. প্রযুক্তিগত বিবরণী
| পরিমাপ পরিসীমা |
০-৩০... ১৬০ এমপিএ। |
| অতিরিক্ত লোড |
1.5 times full scale pressure (সর্বোচ্চ 160 এমপিএ) |
| অ-রৈখিকতা |
±0.5% এফএস |
| শূন্য ত্রুটি |
± 1% এফএস |
| পূর্ণ পরিসীমা ত্রুটি |
± 1% এফএস |
| আইসোলেশন প্রতিরোধের |
250Ω@250V DC |
| অপারেটিং তাপমাত্রা |
-30~70°C |
| বিস্ফোরণ প্রতিরোধী প্রকার |
-30 ~ 60°C |
| সংরক্ষণের তাপমাত্রা |
-40~70°C |
| পাওয়ার সাপ্লাই |
12~28VDC |
| আউটপুট সংকেত |
৪-২০ মিটার এডিসি (দ্বিতীয় লাইন) |
| লোড প্রতিরোধের |
≤ U-12)/0.02Ω (দ্বিতীয় লাইন) |
| ঘরের সুরক্ষা |
আইপি ৬৫ |
| বৈদ্যুতিক সংযোগ |
চার-কোর বা ছয়-কোর প্লাগ ইন |

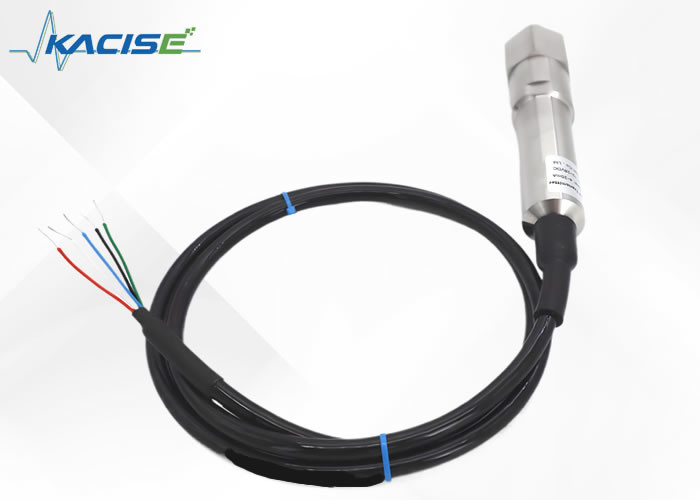

| ইলেকট্রনিক কেসিং |
স্টেইনলেস স্টীল 304 |
| সেন্সর কেসিং (চাপ-সংবেদনশীল ডায়াফ্রাগম) |
স্টেইনলেস স্টীল 17-4PH |
| সিল |
নাইট্রিল কাঁচা, তামা প্যাড |
4পরিবহন, প্যাকেজিং এবং স্টোরেজ।
4১, ট্রান্সপোর্ট।
যদি কোন স্পষ্ট ক্ষতি হয়, দয়া করে আমাদের সাথে যোগাযোগ করুন।
4.২ প্যাকেজিং এবং সঞ্চয়
ইনস্টলেশনের আগে প্যাকেজিং অপসারণ করবেন না।
4.3 Permissible conditions for storage: সংরক্ষণের জন্য অনুমোদিত শর্তাবলীঃ
স্টোরেজ তাপমাত্রাঃ -40~+70 °C
স্টোরেজ আর্দ্রতাঃ ৪৫% থেকে ৭৫% আপেক্ষিক আর্দ্রতা (কোনও ঘনত্ব নেই)
5ইনস্টলেশন
এই প্রোডাক্টে ব্যবহৃত চাপ সংবেদনশীল উপাদান চাপ সংবেদনশীল ডায়াফ্রাগমের মাধ্যমে চাপ প্রেরণ করে।
▶ চাপ ইন্টারফেসের ভিতরে কোন ভাবেই স্পর্শ করবেন না।
5.1 ইনস্টলেশন প্রস্তুতি
ট্রান্সমিটারের চেহারা ভালো কিনা পরীক্ষা করুন;
ট্রান্সমিটারের চাপ ইন্টারফেসের সিলিং পৃষ্ঠটি পরিষ্কার এবং ক্ষতিগ্রস্ত নয়;
পরিমাপ মাধ্যমের প্রয়োগযোগ্যতা বিবেচনা করুন;
The ambient temperature and medium temperature must be within the product technical specifications; পরিবেশের তাপমাত্রা এবং মাঝারি তাপমাত্রা অবশ্যই পণ্যের প্রযুক্তিগত নির্দিষ্টকরণের মধ্যে থাকতে হবে;
নিরাপদ বৈদ্যুতিক ইনস্টলেশনের জন্য যথেষ্ট জায়গা আছে।
5.২ ট্রান্সমিটার ইনস্টলেশন এবং সিলিং পদ্ধতিঃ সোজা থ্রেড, সিলিং পৃষ্ঠ সিলিং রিং ব্যবহার করে
ইনস্টলেশনের অভ্যন্তরীণ থ্রেডঃ
ট্রান্সমিটার ইনস্টলেশনের অভ্যন্তরীণ থ্রেডের গভীরতা থ্রেডের দৈর্ঘ্যের চেয়ে বড় হতে হবে।
5.3 ট্রান্সমিটার ইলেকট্রিক্যাল সিস্টেম
Product matching plug-in is a waterproof plug-in. to ensure the product protection level, be sure to lock the connector during electrical connection. প্রোডাক্ট মেচিং প্লাগ-ইনটি একটি ওয়াটারপ্রুফ প্লাগ-ইন। প্রোডাক্ট সুরক্ষা স্তর নিশ্চিত করতে, বৈদ্যুতিক সংযোগের সময় সংযোগকারীটি লক করতে ভুলবেন না।
পাওয়ার সাপ্লাই: See the product label for details (the power supply must meet the requirements of relevant standards, and the power supply system should be reliable. পাওয়ার সাপ্লাইঃ বিস্তারিত জানার জন্য পণ্যের লেবেল দেখুন (পাওয়ার সাপ্লাইকে প্রাসঙ্গিক মানদণ্ডের প্রয়োজনীয়তা পূরণ করতে হবে, এবং পাওয়ার সাপ্লাই সিস্টেমটি নির্ভরযোগ্য হওয়া উচিত।অভ্যন্তরীণভাবে নিরাপদ বিস্ফোরণ-প্রমাণ ট্রান্সমিটার একটি নিরাপত্তা বাধা দ্বারা চালিত হয়.
বৈদ্যুতিক সংযোগের প্রয়োজনীয়তাঃ একটি ক্যাবল নির্বাচন করুন যার ব্যাস প্লাগ ক্যাবল গ্রন্থির সাথে মেলে, এবং ক্যাবল গ্রন্থি এবং প্লাগটি অক্ষত থাকতে হবে।
Electrical connection requirements: See the product label for wiring definition বৈদ্যুতিক সংযোগের প্রয়োজনীয়তা: See the product label for wiring definition
Product pin definition:
কালো: পাওয়ার সাপ্লাই ভি+
লালঃ সিগন্যাল আউটপুট OUT (দুই তারের সিস্টেম)
6. বিচ্ছিন্নকরণ, রক্ষণাবেক্ষণ, পরিষ্কার এবং মেরামত
6.১ পণ্য বিচ্ছিন্নকরণ
ট্রান্সমিটারটি বিপজ্জনক জায়গায় যেমন বিষাক্ত, ক্ষতিকারক, উচ্চ তাপমাত্রা এবং উচ্চ চাপে ব্যবহৃত হয়।
▶ অনুগ্রহ করে সংশ্লিষ্ট অপারেটিং স্পেসিফিকেশন অনুসরণ করুন।
▶ প্রয়োজনীয় সুরক্ষা সরঞ্জাম পরুন।
চাপ ট্রান্সমিটার চাপযুক্ত এবং শক্তি বন্ধ করা প্রয়োজন, বৈদ্যুতিক সংযোগ সংযোগ বিচ্ছিন্ন, এবং এটি অপসারণের জন্য একটি ফ্রেঞ্চ চাবি ব্যবহার।
6.২ রক্ষণাবেক্ষণ
ট্রান্সমিটারটি স্বাভাবিক ব্যবহারের সময় রক্ষণাবেক্ষণের প্রয়োজন হয় না এবং শুধুমাত্র প্রস্তুতকারকের দ্বারা রক্ষণাবেক্ষণ করা হয়।
বিস্ফোরণ-প্রতিরোধী ট্রান্সমিটার ব্যবহারের সময়, ভুল অপারেশন বিস্ফোরণ-প্রতিরোধী কর্মক্ষমতা ব্যর্থ হতে হবে।
▶ স্বতন্ত্রভাবে নিরাপদ বিস্ফোরণ-প্রতিরোধী পণ্যগুলি পণ্যটির বিস্ফোরণ-প্রতিরোধী কার্যকারিতা প্রভাবিত না করার জন্য সার্কিট উপাদান বা কাঠামো প্রতিস্থাপন করতে পারে না।
6.3 পরিষ্কার করা
ভুল পরিস্কারকারী ব্যবহার করলে পণ্যের লেবেল ক্ষতিগ্রস্ত হবে
▶ বিরক্তিকর পরিষ্কারের উপকরণ ব্যবহার করবেন না।
▶ ক্ষতিকারক বা ধারালো পরিষ্কারের যন্ত্র ব্যবহার করবেন না।
▶ ক্ষতিকারক কাপড় বা স্পঞ্জ ব্যবহার করবেন না।
পণ্য পরিষ্কার করার জন্য পরিষ্কার পানি এবং ঐতিহ্যগত পরিষ্কারের উপকরণ ব্যবহার করুন। পরিষ্কার করার আগে, চাপ ট্রান্সমিটার depressurized এবং বন্ধ করা প্রয়োজন।একটি নরম আর্দ্র কাপড় দিয়ে ট্রান্সমিটার পৃষ্ঠ মুছা.
6.4 মেরামত
অবশিষ্ট মিডিয়া ব্যক্তিগত আঘাত, সম্পত্তি ক্ষতি এবং পরিবেশগত ক্ষতি হতে পারে
বিচ্ছিন্ন চাপ ট্রান্সমিটারের উপর অবশিষ্ট মিডিয়া কর্মী, পরিবেশ এবং সরঞ্জাম ক্ষতি হতে পারে।
▶ বিপজ্জনক পদার্থ সহ, সংশ্লিষ্ট মিডিয়াগুলির উপাদান নিরাপত্তা তথ্য সহ।
চাপ ট্রান্সমিটার পরিবহন করার সময়, দয়া করে নিম্নলিখিত পয়েন্টগুলিতে মনোযোগ দিনঃ
সমস্ত বিতরণ করা যন্ত্রগুলিতে কোনও বিপজ্জনক পদার্থ থাকতে হবে না (যেমন অ্যাসিড, ক্ষারীয় পদার্থ, দ্রবণ ইত্যাদি) এবং ফেরত দেওয়ার আগে পরিষ্কার করা উচিত।মূল প্যাকেজিং বা উপযুক্ত পরিবহন প্যাকেজিং ব্যবহার করা উচিত.
6.5 নিষ্পত্তি
পণ্যটি সঠিকভাবে ব্যবহার না করলে পরিবেশের ক্ষতি হতে পারে।
অনুগ্রহ করে পরিবেশগতভাবে সামঞ্জস্যপূর্ণ পদ্ধতিতে এবং জাতীয় বর্জ্য নিষ্পত্তি বিধিমালা অনুযায়ী ট্রান্সমিটার উপাদান এবং প্যাকেজিং উপকরণগুলি নিষ্পত্তি করুন।
7. ত্রুটি
ট্রান্সমিটারের কোনো ত্রুটি থাকলে প্রথমে পরীক্ষা করুন যে ট্রান্সমিটারটি চাপ সংযোগ এবং বৈদ্যুতিক সংযোগ থেকে সঠিকভাবে ইনস্টল করা আছে কিনা।
সাধারণ ত্রুটি এবং সমাধানগুলি নিম্নরূপঃ
| দোষ |
কারণসমূহ |
সমাধান |
| কোন আউটপুট সিগন্যাল নেই |
ক্যাবলের ভাঙ্গন |
সংযোগ পরীক্ষা করুন |
| সিগন্যাল পূর্ণ স্কেল অতিক্রম করে |
অতিরিক্ত ভোল্টেজের সীমা অতিক্রম করা হয়েছে |
অনুমোদিত ওভারভোল্টেজ পরিসীমা পালন করুন |
| সিগন্যাল ত্রুটি বড় |
পরিবেশে তাপমাত্রা অতিক্রম করা |
অনুমোদিত তাপমাত্রা পরিসীমা মধ্যে ব্যবহার |
| চাপ পরিবর্তন, আউটপুট ধ্রুবক |
ট্রান্সমিটার ক্ষতি |
ট্রান্সমিটার প্রতিস্থাপন করুন |
| সিগন্যাল জাম্প |
সাইটে ইএমসি হস্তক্ষেপ উত্স, যেমন ফ্রিকোয়েন্সি রূপান্তরকারী |
সুরক্ষিত তারের ব্যবহার করুন |
