KDF1300 অতিস্বনক ডপলার ফ্লোমিটার

1.পরিচিতি

আল্ট্রাসোনিক ডপলার ফ্লোমিটারটি ডপলার প্রভাবের উপর ভিত্তি করে। প্রোডটি উল্ট্রাসোনিক তরঙ্গের একটি রশ্মি obliquely উপরে প্রেরণ করে। আল্ট্রাসোনিক তরঙ্গ তরল মধ্যে ছড়িয়ে।তরলটিতে বুদবুদ বা কণাগুলির মতো অমেধ্য থাকতে পারে (এটি বিবেচনা করা যেতে পারে যে তরলটির অমেধ্যগুলির জল প্রবাহের সাথে একই গতি রয়েছে). যখন অতিস্বনক তরল মধ্যে অমেধ্য সঙ্গে যোগাযোগ আসে, প্রতিফলিত অতিস্বনক তরল একটি ডপলার ফ্রিকোয়েন্সি শিফট Δf উত্পাদন করবে।ডপলার ফ্রিকোয়েন্সি শিফট Δf প্রবাহের গতির সমানুপাতিক. তরলের প্রবাহের গতি ডপলার ফ্রিকোয়েন্সি শিফট Δf পরিমাপ করে পরিমাপ করা যেতে পারে।

2.টেকনিক্যাল স্পেসিফিকেশন

3. মাত্রা

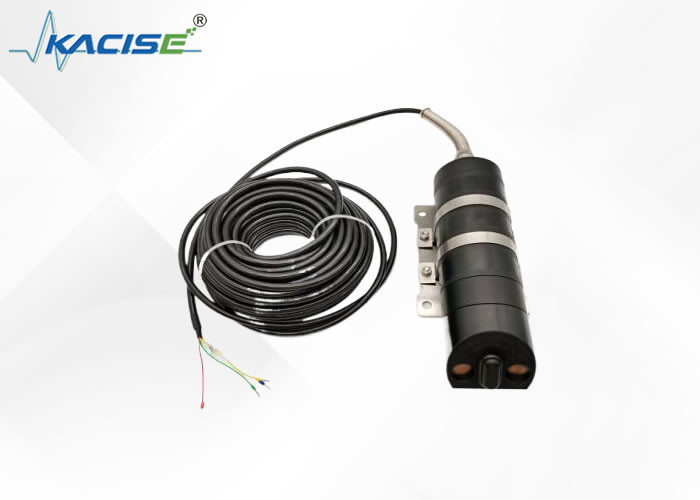

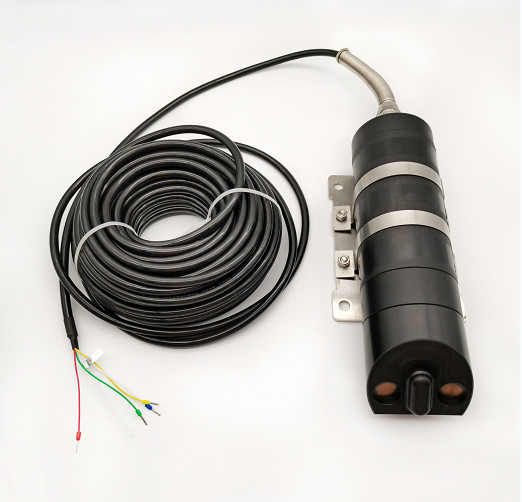

3.১ পণ্যের ছবি

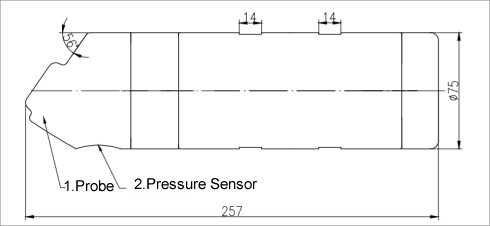

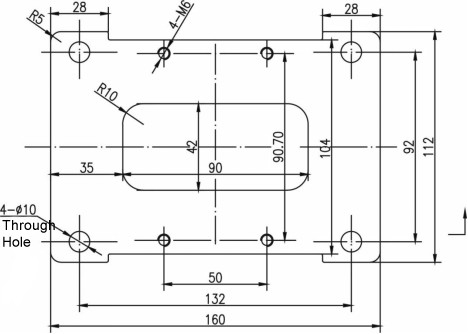

3.২ কাঠামোগত মাত্রা

4আবেদন

আল্ট্রাসোনিক ডপলার ফ্লোমিটার হল একটি ডিভাইস যা পাইপ, চ্যানেল বা নদীতে জলের প্রবাহের হার পরিমাপ করতে ব্যবহৃত হয়। এটি প্রধানত বেশ কয়েকটি মূল ক্ষেত্রে ব্যবহৃত হয়, যার মধ্যে রয়েছেঃ

• বন্যার দুর্যোগ পর্যবেক্ষণ
• নিকাশী জলের নির্গমন পরিমাপ
• প্রাকৃতিক নদীর পর্যবেক্ষণ
• পৌরসভা জল সরবরাহ এবং নিষ্কাশন সিস্টেম
• জল ক্ষতি এবং অনুপ্রবেশ ট্র্যাকিং
• সেচ প্রক্রিয়া নিয়ন্ত্রণ
• প্রস্রাব এবং জোয়ার অধ্যয়ন
• মৎস্য ও পানি সংরক্ষণ
• উপকূলীয় ক্ষয় গবেষণা
• ক্যালভার্ট ফ্লো মনিটরিং
• সড়ক খালাসের মূল্যায়ন
• খালের প্রবাহের গবেষণা
• নদী প্রক্রিয়া পর্যবেক্ষণ

5. ওয়্যারিং

পাওয়ার ক্যাবল:

পাওয়ার সাপ্লাইয়ের ইতিবাচক মেরুতে সংযুক্ত লাল তার (12V+ বা 24V+);

পাওয়ার সাপ্লাইয়ের নেগেটিভ পোলের সাথে সংযুক্ত সবুজ তার (12V- বা 24V-);

সিগন্যাল তার:

সাদা তার RS485A (T/R+) এর সাথে সংযুক্ত;

RS485B (T/R-) এ সংযুক্ত হলুদ তার;

স্বচ্ছ বায়ু নলঃ

※বায়ুমণ্ডলের সাথে অবাধে রাখা উচিত, এবং ইনস্টলেশন সময় সুরক্ষা মনোযোগ দিতে, বিশেষ করে যখন থ্রেডিং টিউবটি অতিক্রম করে, তখন জল প্রবেশের সম্ভাবনা এড়াতে থ্রেডিংয়ের আগে টেপ দিয়ে এটি রক্ষা করা প্রয়োজন।এটি পানির গভীরতার ত্রুটি এবং অন্যান্য ঘটনা সৃষ্টি করতে পারে.

স্বচ্ছ বায়ু নলটি ভাঁজ করা যাবে না এবং টিউবটি থ্রেড করার সময় বাঁকানো কোণটি <90° হতে পারে না।
