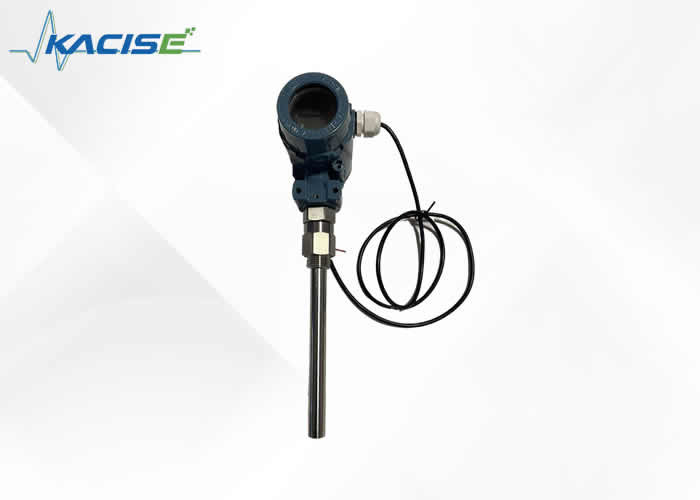

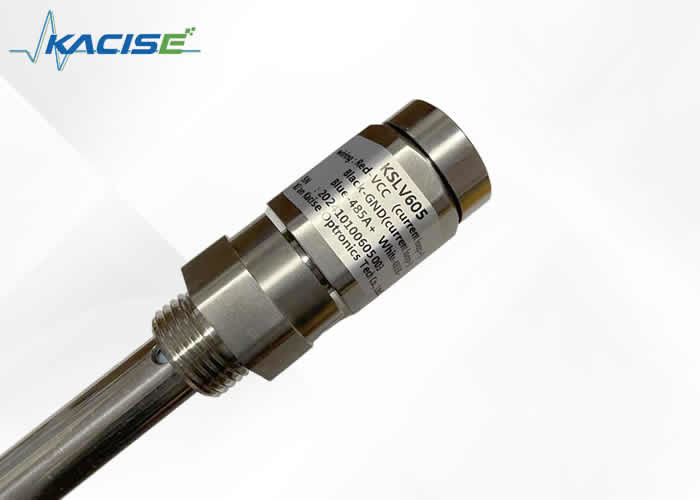

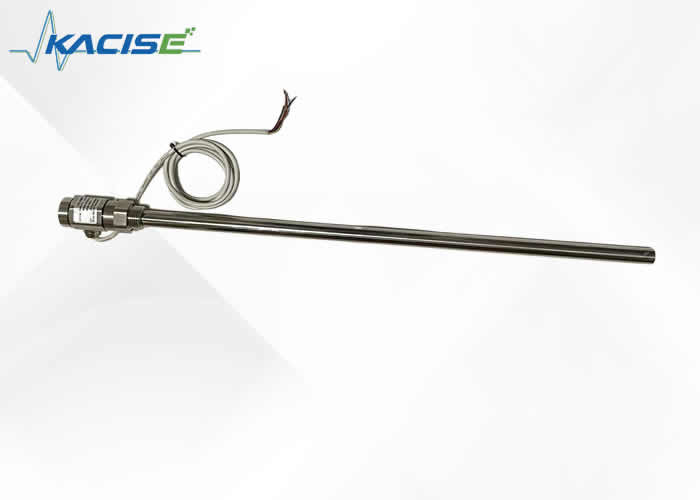

তরল স্তর পর্যবেক্ষণের জন্য উচ্চ নির্ভুলতা (0.1%) এবং প্রশস্ত চাপ পরিসীমা (-0.1MPa～32MPa) সহ জারা প্রতিরোধী ক্যাপাসিটিভ স্তরের ট্রান্সমিটার

এনপিএন/পিএনপি আউটপুট সহ ক্ষয় প্রতিরোধী ক্যাপাসিটিভ লেভেল ট্রান্সমিটারটি পরীক্ষাগারীয় চুল্লিতে লেভেল মনিটরিংয়ের জন্য বিশেষভাবে ডিজাইন করা হয়েছে।এই ধরনের পরিবেশে সাধারণভাবে পাওয়া ক্ষয়কারী পদার্থের প্রতিরোধের জন্য ডিজাইন করা, এই ট্রান্সমিটার সঠিক তরল স্তর পরিমাপের জন্য সুনির্দিষ্ট sensing ক্ষমতা প্রদান করে। NPN / PNP আউটপুট পরীক্ষাগার নিয়ন্ত্রণ সিস্টেমের সাথে নির্বিঘ্নে একীকরণ নিশ্চিত করে,পরীক্ষার নিরাপত্তা ও কার্যকারিতা বাড়ানোর সাথে সাথে সর্বোত্তম প্রতিক্রিয়া শর্ত বজায় রাখা.

• সহজ সিস্টেম ইন্টিগ্রেশন জন্য Modbus প্রোটোকল
• চলনশীল বা ইলাস্টিক উপাদান ছাড়া সহজ কাঠামো উচ্চ নির্ভরযোগ্যতা এবং সর্বনিম্ন রক্ষণাবেক্ষণের প্রয়োজনীয়তা নিশ্চিত করে
• নমনীয় সিস্টেম কনফিগারেশনের জন্য একাধিক সিগন্যাল আউটপুট বিকল্প
• উচ্চ তাপমাত্রা এবং উচ্চ চাপ ধারক স্তর পরিমাপ জন্য উপযুক্ত
• পরিমাপের নির্ভুলতা তাপমাত্রা, তরল নির্দিষ্ট মাধ্যাকর্ষণ, পাত্রে আকৃতি বা চাপ দ্বারা প্রভাবিত হয় না
• অ্যাসিড এবং ক্ষার সহ শক্তিশালী ক্ষয়কারী তরল পরিমাপের জন্য আদর্শ
• অতিরিক্ত বর্তমান, অতিরিক্ত ভোল্টেজ এবং পাওয়ার সাপ্লাই পোলারিটি সুরক্ষা
• ওয়্যারলেস রিমোট ট্রান্সমিশন ক্ষমতা উপলব্ধ
• যেকোনো মিডিয়া টাইপের সাথে সামঞ্জস্যপূর্ণ

ক্যাপাসিটিভ তরল স্তর সেন্সরগুলির অ্যাপ্লিকেশন প্রয়োজনীয়তা এবং পরামিতিগুলির উপর ভিত্তি করে বিভিন্ন কাঠামো রয়েছে। প্রধান উপাদানগুলি সাধারণত দুটি বিভাগে বিভক্ত হয়ঃসেন্সর ইউনিট এবং ট্রান্সমিটার ইউনিট.

উঃকনটেইনার সরঞ্জাম বা পরিমাপ মাধ্যমের সাথে সরাসরি ইন্টারফেস করে এমন সেন্সর প্রোব

B & C:সরঞ্জাম ইন্টারফেসের জন্য গ্যাস ফেজ এবং তরল ফেজ সংযোগ ফ্ল্যাঞ্জ

ডি:সেন্সর ইলেক্ট্রোড দিয়ে ক্যাপাসিটেন্স গঠনকারী পরিমাপ সিলিন্ডার

ই:জমে থাকা দূষণকারী পদার্থের পর্যায়ক্রমিক অপসারণের জন্য ড্রেনাইজ ফ্ল্যাঞ্জ

এফ:ট্রান্সমিটার ইউনিট স্ট্যান্ডার্ড 4-20mA বর্তমান সংকেত ক্যাপাসিট্যান্স রূপান্তর

KSLV606 ডিসপ্লে মডেল দুটি তারের পদ্ধতি সমর্থন করেঃ RS485 যোগাযোগ এবং 4-20mA অ্যানালগ আউটপুট।

বিচ্ছিন্ন 4-20mA আউটপুট

অ-বিচ্ছিন্ন 4-20mA 2-ডায়ার আউটপুট

সাধারণ ট্রান্সমিটার ওয়্যারিং কনফিগারেশনঃ

(a) ডিজিটাল ডিসপ্লে মিটারের সাথে সরাসরি সংযোগ

(খ) 24 ভোল্ট সরবরাহের সাথে ডিসিএস নিয়ন্ত্রণ ব্যবস্থার সাথে সংযোগ

(c) এম্পমিটার দিয়ে নিরাপত্তা বাধা মাধ্যমে সংযোগ

ইনস্টলেশনে স্তর পরিমাপ যন্ত্রের গ্যাস-তরল পর্যায়ে সংযোগের ফ্ল্যাঞ্জগুলি জ্যাকেট এবং বোল্ট ব্যবহার করে সংশ্লিষ্ট সরঞ্জামের ফ্ল্যাঞ্জগুলির সাথে সংযুক্ত করা জড়িত।প্রাক-কনফিগার করা সংযোগ ফ্ল্যাঞ্জগুলি পুনরায় কনফিগারেশনের প্রয়োজনীয়তা দূর করে.

বিশেষভাবে উচ্চ তাপমাত্রা অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে,এই কনফিগারেশনে সেন্সরের নীচে অবস্থিত একটি ট্রান্সমিটার রয়েছে যা বিশেষ তাপ বিচ্ছিন্নকরণ বিভাগ এবং উচ্চ তাপমাত্রা থেকে ইলেকট্রনিক্স রক্ষা করার জন্য 90-ডিগ্রি বাঁকা বাহু রয়েছে.

ক্যালিব্রেশন ধাপঃ

1. স্কেল চিহ্নিতকরণ, যথার্থ ডিসি এম্পমিটার (3+ ডিজিট), রাবার টপ এবং পরীক্ষার মাধ্যম (জল গ্রহণযোগ্য) সহ স্বচ্ছ জল পাইপ প্রস্তুত করুন
2. তরল ফেজ পোর্ট, ব্লক খালাস আউটলেট স্বচ্ছ পাইপ সংযোগ, গ্যাস ফেজ পোর্ট খোলা রাখা এবং তারের ডায়াগ্রাম অনুযায়ী সিরিজে ammeter সংযোগ
3. মাঝারি থেকে স্বচ্ছ টিউব যোগ করুন, স্তর পরিমাপ যন্ত্র মধ্যে প্রবাহ অনুমতি
4. একাধিক উচ্চতা পয়েন্ট (0%, 25%, 50%, 75%, 100%) এ তরল স্তর পরিমাপ করুন এবং প্রত্যাশিত 4mA, 8mA, 12mA, 16mA, 20mA আউটপুটগুলির সাথে অ্যাম্মিটার রিডিংগুলি তুলনা করুন

• DC ammeter 0mA দেখায়ঃ 24V পাওয়ার সাপ্লাই, ট্রান্সমিটার শর্ট সার্কিট বা ট্রান্সমিটার মানের সমস্যা পরীক্ষা করুন
• DC ammeter <4mA দেখায়ঃ প্রকৃত তরল স্তরের অবস্থান যাচাই করুন, ট্রান্সমিটারের বর্তমান সামঞ্জস্য পরীক্ষা করুন বা ট্রান্সমিটারের গুণমান মূল্যায়ন করুন
• বর্তমান 25mA অতিক্রম করেঃ ট্রান্সমিটার সার্কিট শর্ট সার্কিট বা অত্যধিক বর্তমান সমন্বয় তদন্ত

• DC ammeter 20mA দেখায়ঃ বর্তমান সমন্বয় সেটিং, ট্রান্সমিটার শর্ট সার্কিট পরীক্ষা করুন অথবা প্রকৃত তরল স্তর যাচাই করুন
• DC ammeter <20mA দেখায়ঃ প্রদর্শন মিটার ত্রুটিযুক্ত হতে পারে

• অনিয়মিত প্রদর্শনঃ প্রকৃত তরল স্তরের ওঠানামা, খারাপ লাইন যোগাযোগ বা ট্রান্সমিটারের গুণমান পরীক্ষা করুন
• প্রদর্শন পরিবর্তন নেইঃ ট্রান্সমিটার কার্যকারিতা যাচাই করুন, ব্লক গ্যাস তরল ফেজ পাইপ বা সেন্সর-ট্রান্সমিটার সংযোগ সমস্যা পরীক্ষা করুন
• ধীর প্রতিক্রিয়াঃ দূষিত পদার্থ থেকে সেন্সর ইলেক্ট্রোড পরিষ্কার করুন বা আংশিকভাবে ব্লক গ্যাস ফেজ পাইপ জন্য চেক করুন
• ভুল রিডিংঃ ট্রান্সমিটারে পরিসীমা বা শূন্য বোতাম সামঞ্জস্য করুন

• ব্যবহারের আগে পণ্য শংসাপত্র এবং নির্দেশিকা ম্যানুয়ালের বিষয়বস্তু যাচাই করুন
• ইনস্টলেশনের সময় পণ্য সংযোগের প্রয়োজনীয়তার সাথে সাইট ইন্টারফেসের সামঞ্জস্যতা নিশ্চিত করুন
• ঠিক যেমন উল্লেখ করা হয়েছে তারের নির্দেশাবলী অনুসরণ করুন
• এই সুনির্দিষ্ট যন্ত্রের বিচ্ছিন্নকরণ, ধাক্কা, ড্রপ, বা জোরালো হ্যান্ডলিং এড়ান
• ব্যবহারের সময় অস্বাভাবিকতা সনাক্ত হলে শক্তি বন্ধ করুন এবং কাজ বন্ধ করুন
• শীতল, শুকনো, বায়ুচলাচলযোগ্য জায়গায় পরিবহন এবং সঞ্চয় করার জন্য মূল প্যাকেজিং ব্যবহার করুন
• ইনস্টলেশন এবং অপারেশন সময় ক্ষতি থেকে সেন্সর রক্ষা করুন
• ইনস্টলেশন সাইটে বিদ্যুৎ সুরক্ষা কার্যকর ব্যবস্থা বাস্তবায়ন
• প্রতিরোধ <4Ω দিয়ে সঠিক ট্রান্সমিটার কেসিং গ্রাউন্ডিং নিশ্চিত করুন
• 485 যোগাযোগ সিস্টেমের সাথে নিরাপত্তা বাধা বা বিচ্ছিন্ন ব্যবহার করুন
• নিরাপত্তা বাধা বিস্ফোরণ-প্রতিরোধী সার্টিফিকেশন যাচাই করুন এবং ইনস্টলেশন প্রয়োজনীয়তা অনুসরণ করুন
• পাওয়ার ট্রান্সফরমারগুলি '০' এলাকার অ্যাপ্লিকেশনগুলির জন্য GB3836.4-2010 প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করুন
