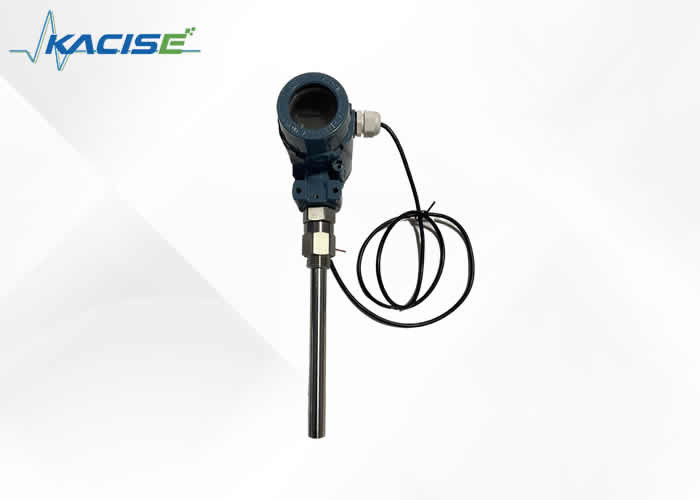

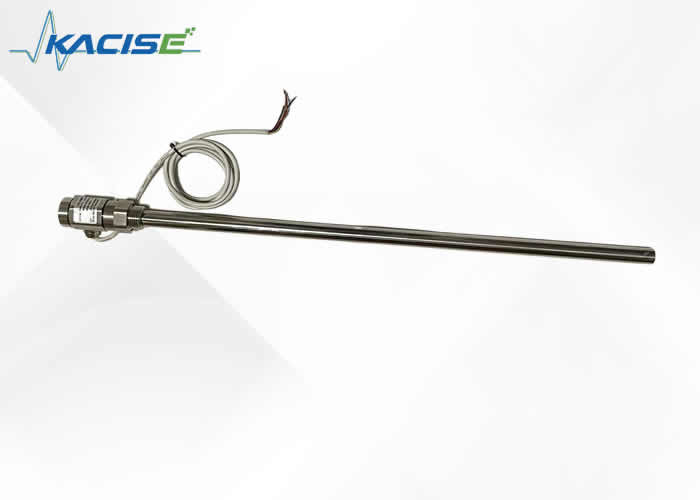

উচ্চ তাপমাত্রা এবং উচ্চ চাপ ক্ষয় প্রতিরোধী ক্যাপাসিটিভ স্তর সেন্সর বয়লার স্তর পর্যবেক্ষণের জন্য

উচ্চ তাপমাত্রা এবং উচ্চ চাপ ক্ষয় প্রতিরোধী ক্যাপাসিটিভ লেভেল সেন্সরটি বিশেষভাবে বয়লার স্তরের পর্যবেক্ষণের জন্য তৈরি করা হয়েছে। চরম পরিস্থিতি সহ্য করার জন্য ডিজাইন করা হয়েছে, এই সেন্সরটি উচ্চ-তাপমাত্রা, উচ্চ-চাপ বয়লার সিস্টেমে নির্ভরযোগ্য এবং সঠিক স্তর পরিমাপ সরবরাহ করে। এর ক্ষয় প্রতিরোধী গঠন দীর্ঘমেয়াদী কর্মক্ষমতা নিশ্চিত করে এবং সঠিক রিয়েল-টাইম স্তরের ডেটার মাধ্যমে অপারেশনাল নিরাপত্তা এবং দক্ষতা বজায় রাখে।

• সহজ সিস্টেম ইন্টিগ্রেশনের জন্য Modbus প্রোটোকল
• সরল, রক্ষণাবেক্ষণ-মুক্ত ডিজাইন, কোনো চলমান বা স্থিতিস্থাপক উপাদান নেই
• নমনীয় সিস্টেম কনফিগারেশনের জন্য একাধিক সংকেত আউটপুট বিকল্প
• তাপমাত্রা, তরলের আপেক্ষিক গুরুত্ব, বা পাত্রের আকার/চাপ দ্বারা প্রভাবিত নয় এমন সঠিক পরিমাপ
• এসিড এবং ক্ষার সহ শক্তিশালী ক্ষয়কারী তরল পরিমাপের জন্য আদর্শ
• ব্যাপক ওভারকারেন্ট, ওভারভোল্টেজ এবং পাওয়ার সাপ্লাই পোলারিটি সুরক্ষা
• ঐচ্ছিক ওয়্যারলেস রিমোট ট্রান্সমিশন ক্ষমতা
• যে কোনো তরল মাধ্যমের সাথে সামঞ্জস্যপূর্ণ

• সনাক্তকরণ সীমা: 0.1～3m
• ক্যাপাসিট্যান্স পরিমাপের সীমা: 10PF～500PF
• সঠিকতা: 0.1 শ্রেণী, 0.2 শ্রেণী, 0.5 শ্রেণী, 1 শ্রেণী
• চাপের সীমা: -0.1MPa～32MPa
• প্রোবের তাপমাত্রা প্রতিরোধ ক্ষমতা: -50～250℃
• আশেপাশের তাপমাত্রা: -40～85℃
• সংরক্ষণ তাপমাত্রা: -55℃～+125℃
• আউটপুট সংকেত: 4～20mA, 485 যোগাযোগ
• ওয়্যারলেস যোগাযোগের দূরত্ব:<200 মিটার (ঐচ্ছিক ব্যাটারি পাওয়ার সাপ্লাই 3.3-36V)
• পাওয়ার সাপ্লাই ভোল্টেজ: 5～36V DC
• উপাদান: 316 স্টেইনলেস স্টীল, 1Gr18Ni19Ti বা PTFE
• দীর্ঘমেয়াদী স্থিতিশীলতা: ≤0.1%FS/বছর
• তাপমাত্রা প্রবাহ: ≤0.01%FS/℃ (0～70℃ সীমা)
• বিস্ফোরণ-প্রমাণ গ্রেড: ExibIICT6
• সুরক্ষার স্তর: IP67

ক্যাপাসিটিভ তরল স্তর সেন্সরটি দুটি প্রধান উপাদান নিয়ে গঠিত: সেন্সর প্রোব এবং ট্রান্সমিটার। কাঠামোগতভাবে এটি অ্যাপ্লিকেশন প্রয়োজনীয়তাগুলির উপর ভিত্তি করে পরিবর্তিত হয়।

A:সেন্সর প্রোব যা ধারক বা পরিমাপ টিউবে প্রসারিত হয়

B & C:সরঞ্জামের ইন্টারফেসের জন্য গ্যাসীয় পর্যায় এবং তরল পর্যায়ের সংযোগ ফ্ল্যাঞ্জ

D:পরিমাপ সিলিন্ডার যা সেন্সর ইলেকট্রোডের সাথে ক্যাপাসিট্যান্স তৈরি করে

E:পরিমাপের নির্ভুলতা বজায় রাখতে পর্যায়ক্রমিক পরিষ্কারের জন্য ড্রেন ফ্ল্যাঞ্জ

F:ট্রান্সমিটার যা ক্যাপাসিট্যান্স পরিবর্তনকে 4-20mADC স্ট্যান্ডার্ড সিগন্যালে রূপান্তর করে

KSLV606 ডিসপ্লে মডেল দুটি তারের পদ্ধতি সমর্থন করে:

RS485 সংযোগ:

4-20mA সংযোগ:

সাধারণ ট্রান্সমিটার তারের পদ্ধতি:

স্ট্যান্ডার্ড ইনস্টলেশন:

গ্যাস-তরল পর্যায়ের ফ্ল্যাঞ্জগুলিকে গ্যাসকেট এবং বোল্টের সাথে সরঞ্জাম ফ্ল্যাঞ্জের সাথে সংযুক্ত করুন। ইনস্টলেশনের আগে আউটলেট পাইপগুলি পরিষ্কার এবং সিলিং সারফেস অক্ষত আছে তা নিশ্চিত করুন।

বয়লার-নির্দিষ্ট ইনস্টলেশন:

বিশেষ তাপ-বিক্ষেপণ কাঠামো ট্রান্সমিটারকে উচ্চ তাপমাত্রা থেকে রক্ষা করে। ট্রান্সমিটারটি নীচে স্থাপন করে সঠিক দিকনির্দেশনা নিশ্চিত করুন।

1. স্কেল, নির্ভুল অ্যামিটার, রাবার স্টপার এবং পরীক্ষার মাধ্যম সহ স্বচ্ছ পাইপ প্রস্তুত করুন
2. পাইপটিকে তরল পর্যায়ের পোর্টের সাথে সংযুক্ত করুন, ড্রেনটি ব্লক করুন, গ্যাসীয় পর্যায়টি খোলা রাখুন এবং অ্যামিটার সংযুক্ত করুন
3. 0%, 25%, 50%, 75%, এবং 100% স্তরে মাধ্যম যোগ করুন, অ্যামিটারের রিডিংগুলি প্রত্যাশিত 4mA, 8mA, 12mA, 16mA, এবং 20mA আউটপুটের সাথে তুলনা করুন

ডিসপ্লে শূন্য দেখাচ্ছে:24V পাওয়ার সাপ্লাই, শর্ট বা মানের জন্য ট্রান্সমিটার পরীক্ষা করুন

বর্তমান 4mA এর নিচে:তরল স্তরের অবস্থান, ট্রান্সমিটার সমন্বয়, বা সম্ভাব্য ত্রুটি যাচাই করুন

বর্তমান 25mA অতিক্রম করে:ট্রান্সমিটার সার্কিট শর্ট বা অতিরিক্ত কারেন্ট সমন্বয় পরীক্ষা করুন

ডিসপ্লে ওঠানামা:প্রকৃত তরল স্তরের স্থিতিশীলতা, সংযোগের গুণমান বা ট্রান্সমিটারের সমস্যাগুলি পরীক্ষা করুন

কোনো ডিসপ্লে পরিবর্তন নেই:ট্রান্সমিটারের কার্যকারিতা পরীক্ষা করুন এবং পাইপ ব্লকেজ বা সংযোগ বিচ্ছিন্নতা পরীক্ষা করুন

ধীর প্রতিক্রিয়া:অমেধ্য থেকে সেন্সর পরিষ্কার করুন বা আংশিক গ্যাসীয় পর্যায়ের ব্লকেজ পরীক্ষা করুন

1. ইনস্টলেশনের আগে পণ্যের ডকুমেন্টেশন যাচাই করুন
2. সরঞ্জামের সাথে ইন্টারফেসের সামঞ্জস্যতা নিশ্চিত করুন
3. তারের নির্দেশাবলী যথাযথভাবে অনুসরণ করুন
4. সাবধানে পরিচালনা করুন - বিচ্ছিন্ন করা বা প্রভাব এড়িয়ে চলুন
5. কোনো অস্বাভাবিকতা দেখা দিলে ব্যবহার বন্ধ করুন এবং তদন্ত করুন
6. কুল, শুকনো অবস্থায় মূল প্যাকেজিংয়ে সংরক্ষণ করুন
7. হ্যান্ডলিংয়ের সময় সেন্সরকে ক্ষতির হাত থেকে রক্ষা করুন
8. বজ্রপাত সুরক্ষা ব্যবস্থা প্রয়োগ করুন
9. ট্রান্সমিটারের আবরণ গ্রাউন্ড করুন (প্রতিরোধ <4Ω)
10. 485 যোগাযোগের জন্য প্রত্যয়িত সুরক্ষা বাধা ব্যবহার করুন
11. সুরক্ষা বাধা ইনস্টলেশন প্রয়োজনীয়তা অনুসরণ করুন
12. বিপজ্জনক এলাকায় উপযুক্ত পাওয়ার ট্রান্সফরমার ব্যবহার করুন
