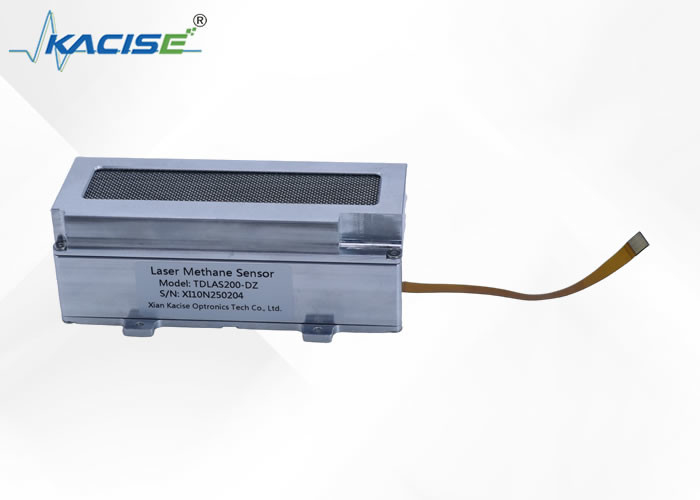

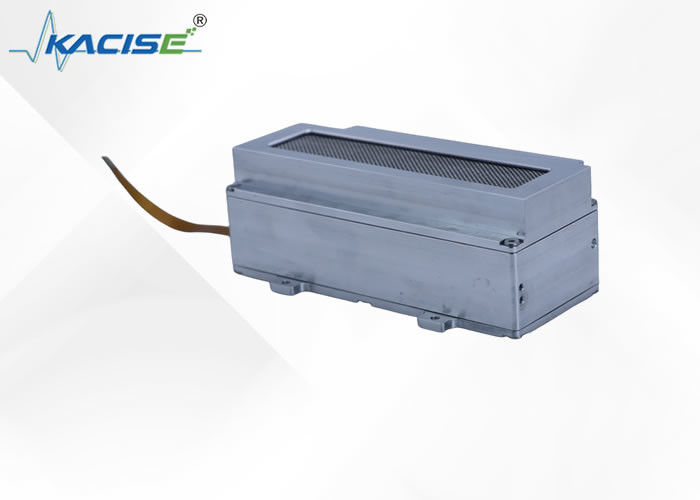

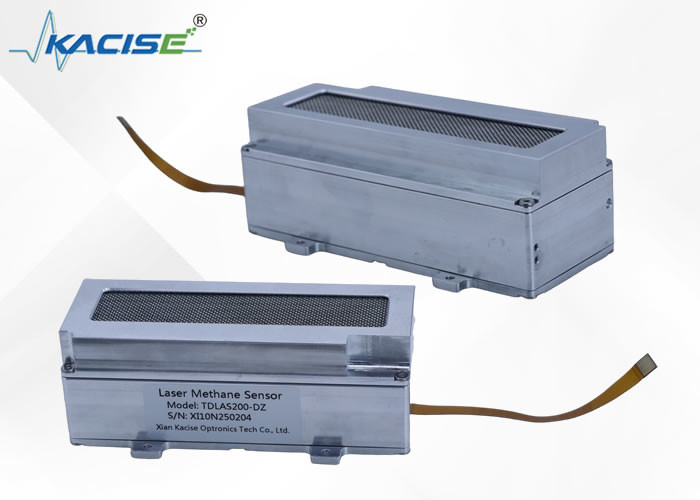

TDLAS200 লেজার মিথেন সেন্সর

1.উপস্থাপনা

লেজার গ্যাস টেলিমেট্রি মডিউলটি লেজার শোষণ স্পেকট্রোস্কোপির প্রযুক্তির উপর ভিত্তি করে তৈরি করা হয়েছে।এটি একটি নির্দিষ্ট তরঙ্গদৈর্ঘ্যের একটি লেজার বিম নির্গত করে লেজারের অপটিক্যাল পথের পরিসরে একটি লক্ষ্য গ্যাস আছে কিনা তা সনাক্ত করতে, যার ফলে লক্ষ্য গ্যাসের ঘনত্ব পাওয়া যায়।

2বৈশিষ্ট্য

1. উচ্চ সংবেদনশীলতা, শুধুমাত্র লক্ষ্য গ্যাস সাড়া
2. অন্তর্নির্মিত রেফারেন্স সেল, স্বয়ংক্রিয়ভাবে ক্যালিব্রেট করা যাবে
3. একীভূত করা সহজ, ডিজিটাল ইন্টারফেস সরাসরি অবস্থা এবং ঘনত্ব আউটপুট

3পরিমাপ নীতি

"মেথেনের অণু একটি নির্দিষ্ট তরঙ্গদৈর্ঘ্যের আলো শোষণ করে" -- আণবিক শোষণ বর্ণালী
"একটি স্বচ্ছ মাধ্যমের দ্বারা শোষিত আলোর পরিমাণ (মিথেন গ্যাস ভর) গ্যাস ভরের বেধ এবং ঘনত্বের সমানুপাতিক" --বিয়ার-ল্যামবার্টের আইন
উপরের পদার্থবিজ্ঞানের নীতি অনুসারে, একটি নির্দিষ্ট তরঙ্গদৈর্ঘ্যের আলোর একটি রশ্মি ফাঁস হওয়া মিথেন গ্যাসের ভরকে প্রবেশ করতে ব্যবহার করা যেতে পারে। রশ্মির দুর্বলতার ডিগ্রি অনুসারে,গ্যাস ভর মধ্যে মিথেনের ঘনত্ব পরিমাপ করা যেতে পারে, এবং এটি শুধুমাত্র মিথেনের প্রতি সাড়া দেয় (একক নির্বাচনী ক্ষমতা) ।
একাধিক প্রতিফলন সহ একটি সনাক্তকরণ সেল ব্যবহার করা এবং লেজারের দ্বারা বারবার পরিমাপ করা গ্যাসের মধ্য দিয়ে যেতে দেওয়া সনাক্তকরণের সংবেদনশীলতাকে বহুগুণে বৃদ্ধি করতে পারে।

4প্রযুক্তিগত পরামিতি

*১ অনুগ্রহ করে নিশ্চিত করুন যে মডিউলের পাওয়ার ইনপুট ভোল্টেজ 5V এর কম নয়

*২ পাম্প নির্বাচন সুপারিশ <500 মিলি/মিনিট

5সনাক্তকরণ মডিউলের মাত্রা

সনাক্তকরণ মডিউল হোস্টের মাত্রাঃ 115 × 59 × 38 মিমি (ক্যাবল এবং গ্যাস সংযোগকারী ব্যতীত)
