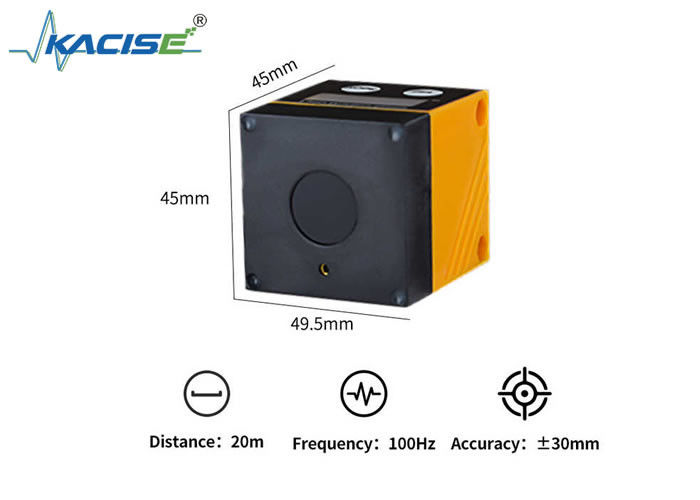

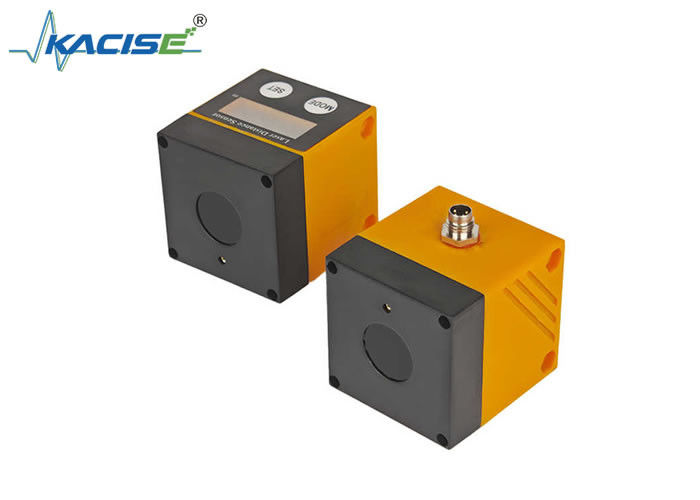

টপোগ্রাফিক ম্যাপিংয়ের জন্য KLSA-PN লেজার রেঞ্জিং সেন্সর

পরিচিতি

লেজার দূরত্ব সেন্সর একটি যথার্থ যন্ত্র যা লেজার প্রযুক্তি ব্যবহার করে যোগাযোগহীন দূরত্ব পরিমাপ অর্জন করে। এটি দূরত্ব নির্ধারণ করে,লেজার নির্গত করে এবং প্রতিফলিত সংকেত বিশ্লেষণ করে লক্ষ্য বস্তুর অবস্থান বা স্থানান্তর. এর মূল সুবিধা হ'ল উচ্চ নির্ভুলতা, দীর্ঘ দূরত্ব, দ্রুত প্রতিক্রিয়া এবং বিরোধী হস্তক্ষেপ ক্ষমতা। এটি শিল্প অটোমেশন, বুদ্ধিমান সরঞ্জাম, জরিপ এবং রিমোট সেন্সিংয়ে ব্যাপকভাবে ব্যবহৃত হয়,ভোক্তা ইলেকট্রনিক্স এবং অন্যান্য ক্ষেত্র.

বৈশিষ্ট্য

• ডিভাইসটি লেজার দূরত্ব সেন্সর হিসেবে ব্যবহার করা যেতে পারে।
• লেজার দূরত্ব সেন্সর 0.03 থেকে 22 মিটার পর্যন্ত দূরত্ব পরিমাপ করতে পারে।
• ডিভাইসের ব্যাকগ্রাউন্ড দমন ক্ষমতা ২২ মিটার।
• পরিমাপকৃত মানগুলি একটি 4-অঙ্কের প্রদর্শনে প্রদর্শিত হয়।
• RS485 সিগন্যাল এবং অ্যানালগ 4-20mA সিগন্যাল আউটপুট করা যেতে পারে।
• গ্রাহককে সেন্সর এবং ব্যাকগ্রাউন্ডের মধ্যে দূরত্বকে 22 মিটারের বেশি হতে হবে না। অন্যথায় পরিমাপ করা মানগুলি ভুল হতে পারে।

টেকনিক্যাল স্পেসিফিকেশন

নিরাপত্তা নির্দেশাবলী

• অনুগ্রহ করে এই ডকুমেন্টটি পড়ার আগে নিশ্চিত হয়ে নিন যে পণ্যটি আপনার অ্যাপ্লিকেশনের জন্য উপযুক্ত এবং কোনও বিধিনিষেধের অধীন নয়।
• অপ্রয়োজনীয় ব্যবহার বা নির্দিষ্ট উদ্দেশ্যে ব্যবহারের কারণে ডিভাইসটি ভুলভাবে কাজ করতে পারে অথবা ব্যবহারের সময় অপ্রত্যাশিত পরিস্থিতিতে পড়তে পারে।কেবলমাত্র ডিভাইস অপারেটর কর্তৃক অনুমোদিত যোগ্য কর্মী ইনস্টলেশন সম্পাদন করতে পারেনডিভাইসের বৈদ্যুতিক সংযোগ, সেটিংস, অপারেশন এবং রক্ষণাবেক্ষণ।
• ডিভাইসে ত্রুটির ক্ষেত্রে, দয়া করে প্রস্তুতকারকের সাথে যোগাযোগ করুন। আমরা ডিভাইসে অননুমোদিত পরিবর্তন এবং / অথবা পরিবর্তন থেকে উদ্ভূত কোনও দায়বদ্ধতা এবং ওয়ারেন্টি দাবি প্রত্যাখ্যান করি।

ফাংশন

হাইস্টেরেসিস ফাংশন আউটপুট

[হানো [হানক]।একটি সুইচ পয়েন্ট সেট করুন. যদি পরিমাপ মান সেন্সিং পরিসীমা কাছাকাছি পরিবর্তন, hysteresis ফাংশন আউটপুট সুইচ অবস্থা স্থিতিশীল রাখতে পারেন

উইন্ডো ফাংশন আউটপুট

[Fno][Fnc].কাছাকাছি এবং দূরবর্তী জন্য দুটি সুইচ পয়েন্ট সেট করুন। নির্ধারিত অনুমোদিত পরিসীমা নিরীক্ষণের জন্য উইন্ডো ফাংশন ব্যবহার করুন।

লেজার বন্ধ করো

সেন্সরটি একটি বোতাম টিপে লেজার চালু এবং বন্ধ করার জন্য লাল বিন্দুটি সেট করতে পারে। এটি স্বাভাবিক দূরত্ব পরিমাপকে প্রভাবিত করে না।

ইনস্টলেশন

ইনস্টলেশন শর্তাবলী

ডিভাইসটি এমনভাবে ইনস্টল করুন যাতে পরিমাপ করা বস্তুটি 0 এর পরিমাপ পরিসরের মধ্যে থাকে।03...২২ মিটার।

সেন্সরটির একটি নির্দিষ্ট নির্ভুলতা পরিসীমা 22 মিটার। > 22 মিটার পরিসরের মধ্যে বস্তুগুলি পরিমাপ করবেন না।

∙ গ্রাহককে সেন্সরের সরাসরি অপটিক্যাল পথের মধ্যে প্রতিফলিত বস্তুগুলিকে > ২২ মিটার পরিসরের মধ্যে এড়িয়ে চলতে হবে। অন্যথায় পরিমাপ করা মানগুলি ভুল হতে পারে।

আনুষাঙ্গিক ইনস্টল করুন

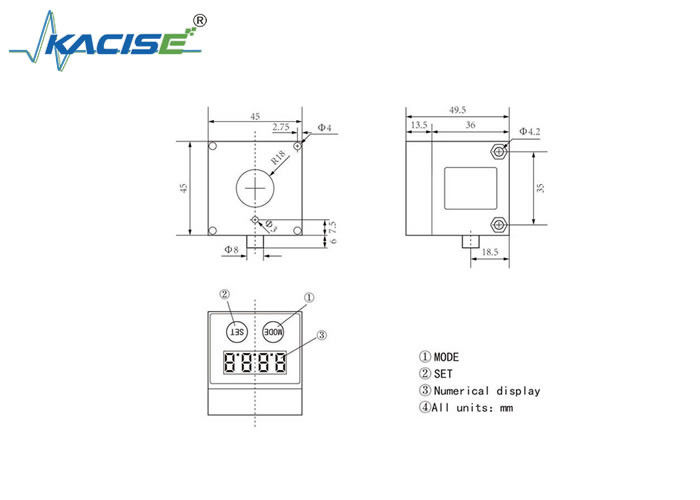

মাত্রা

ক্যাবল সংজ্ঞা

অর্ডার মডেল টেবিল
