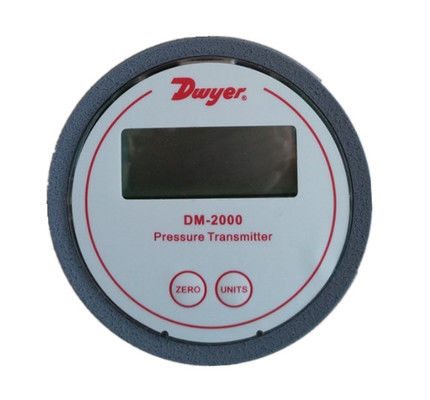

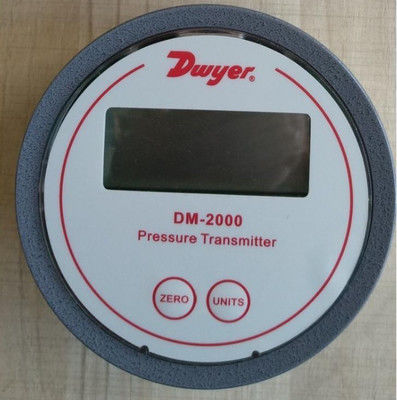

বায়ু ও গ্যাসের জন্য ডুইয়ার সিরিজ ডিএম-২০০০ ডিফারেনশিয়াল চাপ ট্রান্সমিটার

বায়ু ও গ্যাসের জন্য ডুইয়ার সিরিজ ডিএম-২০০০ ডিফারেনশিয়াল চাপ ট্রান্সমিটার

পণ্যের ভূমিকা

ডোয়ায়ার সিরিজ ডিএম-২০০০ ডিফারেনশিয়াল প্রেসার ট্রান্সমিটারটি বায়ু এবং সামঞ্জস্যপূর্ণ গ্যাসের চাপ পরিমাপ করার জন্য ডিজাইন করা হয়েছে,শিল্প নিয়ন্ত্রণ ব্যবস্থার সাথে নিরবচ্ছিন্ন একীকরণের জন্য একটি স্ট্যান্ডার্ড 4-20 mA আউটপুট সংকেত সরবরাহ করেএর হাউজিংটি স্ট্যান্ডার্ড ম্যাগনেহেলিক গেইজের মতো একই কাটআউট ফিট করার জন্য ডিজাইন করা হয়েছে, যা সহজেই পুনরায় ইনস্টল করার অনুমতি দেয়। নির্দিষ্ট চাপের পরিসরের জন্য কারখানায় ক্যালিব্রেট করা হয়েছে,এই ট্রান্সমিটারটি দ্রুত ইনস্টলেশনের জন্য ইন্টিগ্রেটেড চাপ সংযোগের সাথে গ্লাস ভরা প্লাস্টিক নির্মাণের বৈশিষ্ট্যযুক্তডিজিটাল চাপ বোতাম শূন্য এবং স্প্যান সমন্বয় ক্ষেত্রের ক্যালিব্রেশন সহজতর, যখন একটি ঐচ্ছিক 3.5-অঙ্কের এলসিডি নির্বাচনযোগ্য ইঞ্জিনিয়ারিং ইউনিটগুলিতে প্রক্রিয়া মান প্রদর্শন করে, এটি HVAC জন্য আদর্শ করে তোলে,পরিচ্ছন্ন ঘর, এবং শিল্প পর্যবেক্ষণ অ্যাপ্লিকেশন।

মূল বৈশিষ্ট্য

ম্যাগনেহেলিক - সামঞ্জস্যপূর্ণ মাউন্ট

স্ট্যান্ডার্ড ম্যাগনেহেলিক গেইজের সরাসরি প্রতিস্থাপন, সহজ পুনর্নির্মাণের জন্য একই কাটা আকার ব্যবহার করে।

নির্ভরযোগ্য চাপ সেন্সর

বায়ু এবং অ-জ্বলন্ত গ্যাসগুলি 70°F এ ± 1% F.S. নির্ভুলতার সাথে পরিমাপ করে।

প্রতি বছর ± 1% F.S. ড্রাইভ সহ স্থিতিশীল পারফরম্যান্স।

ব্যবহারকারী-বন্ধুত্বপূর্ণ ক্যালিব্রেশন

ডিজিটাল চাপ-বোতাম শূন্য / স্প্যান সমন্বয়গুলি যথার্থ সুরক্ষার জন্য ঐতিহ্যবাহী পটেনটিওমিটারগুলিকে প্রতিস্থাপন করে।

একক বোতামের মাধ্যমে ক্ষেত্র-নির্বাচিত ইঞ্জিনিয়ারিং ইউনিট (4-6 বিকল্প) ।

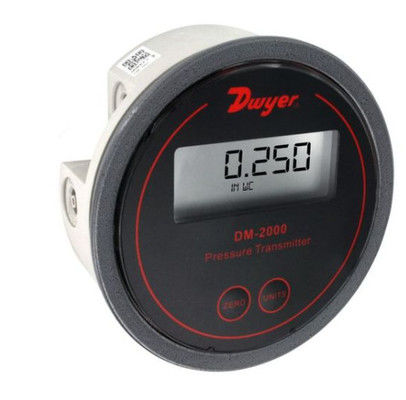

অপশনাল ভিজ্যুয়াল ডিসপ্লে

3.5-অঙ্কের এলসিডি (0.7 "উচ্চতা) পিসি, ইনএইচ 2 ও, এমএমএইচ 2 ও, কেপিএ, এমবিআর, বা প্যাতে রিয়েল-টাইম চাপের মান দেখায়।

দৃঢ় নির্মাণ

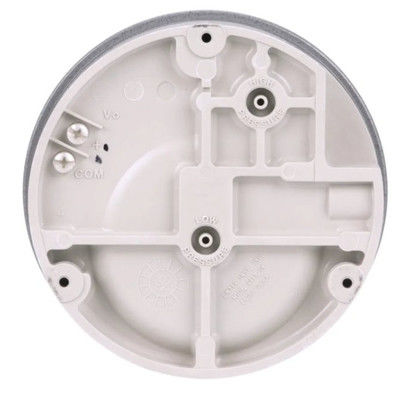

গ্লাস ভরা প্লাস্টিকের হাউজিং সহ ইন্টিগ্রেটেড 1/8 "আই.ডি. টিউব সংযোগ দীর্ঘস্থায়ী জন্য।

10 পিসিজি (0.69 বার) চাপের সীমা এবং -6.67 °C থেকে 48.9 °C অপারেটিং তাপমাত্রা সহ্য করে।

শিল্প সামঞ্জস্য

2 ওয়্যার 10-35 ভিডিসি পাওয়ার সাপ্লাই 4-20 এমএ আউটপুট সহ, 1250 ওহম লুপ প্রতিরোধের সমর্থন করে।

নিরাপদ বৈদ্যুতিক সংযোগের জন্য স্ক্রু টাইপ টার্মিনাল ব্লক।

ডোয়ায়ার সিরিজ DM2000 স্পেসিফিকেশন
পরিষেবাঃ বায়ু এবং অ-জ্বলন্ত, সামঞ্জস্যপূর্ণ গ্যাস।
ভিজা উপাদানঃ কনসাল্ট ফ্যাক্টরি।
নির্ভুলতাঃ ৭০ ডিগ্রি ফারেনহাইটে ±১% এফএস।
স্থিতিশীলতাঃ +১% ফ.এস./বছর।
তাপমাত্রার সীমাঃ ২০ থেকে ১২০ ডিগ্রি ফারেনহাইট (-৬.৬৭ থেকে ৪৮.৯ ডিগ্রি সেলসিয়াস) ।
চাপের সীমাঃ 10 পিসিজি (0.69 বার) ।
তাপীয় প্রভাবঃ ± 0.055% F.S./°F (0.099% F.S./°C) ।
শক্তির চাহিদাঃ ১০-৩৫ ভিডিসি (২টি তার) ।
আউটপুট সিগন্যালঃ ৪ থেকে ২০ এমএ।
শূন্য এবং স্প্যান সমন্বয়ঃ ডিজিটাল চাপ-বোতাম শূন্য এবং স্প্যান।
লুপ রেজিস্ট্যান্সঃ ডিসিঃ 0-1250 ওহম সর্বোচ্চ।
বর্তমান খরচঃ DC: সর্বোচ্চ ৩৮ mA।
বৈদ্যুতিক সংযোগঃস্ক্রু-টাইপ টার্মিনাল ব্লক। প্রদর্শনঃ3.৫ ডিজিটের এলসিডি, ০.৭ ইঞ্চি উচ্চতা।
প্রসেস সংযোগঃ ১/৮ ইঞ্চি আইডি টিউব।
মাউন্টের দিকনির্দেশনাঃ উল্লম্ব
ওজনঃ4.8 ওনস (136 গ্রাম) ।
ডোয়ায়ার সিরিজ ডিএম২০০০ ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার বায়ু এবং সামঞ্জস্যপূর্ণ গ্যাসের চাপ সনাক্ত করে এবং একটি স্ট্যান্ডার্ড ৪-২০ এমএ আউটপুট সংকেত প্রেরণ করে।DM2000 হাউজিং বিশেষভাবে একটি মান Magnehelic® গেইজ হিসাবে একই ব্যাসার্ধ কাটা মাউন্ট করার জন্য ডিজাইন করা হয়কারখানায় নির্দিষ্ট পরিসরের জন্য ক্যালিব্রেটেড বিভিন্ন মডেল পাওয়া যায়।

গ্লাস ভরা প্লাস্টিকের ছাঁচযুক্ত হাউজিংয়ের মধ্যে চাপ সংযোগ রয়েছে যা ইনস্টলেশনকে দ্রুত এবং সহজ করে তোলে।ডিজিটাল চাপ-বোতাম শূন্য এবং স্প্যান সাধারণ ঘূর্ণন-পটেনটিমিটারগুলির তুলনায় ক্যালিব্রেশনকে সহজ করে. একটি বৈকল্পিক ৩.৫ ডিজিটের এলসিডি প্রক্রিয়া এবং ইঞ্জিনিয়ারিং ইউনিট দেখায়। একটি একক বুশ বোতাম ব্যাপ্তির উপর নির্ভর করে ৪ থেকে ৬ ইঞ্জিনিয়ারিং ইউনিটের ক্ষেত্র নির্বাচন করতে দেয়।
