| ডিসপ্লে সহ |
না |
| অ্যাকচুয়েটিং-এর জন্য ভোল্টেজ প্রকার |
AC/DC |
| রেটেড অপারেটিং ভোল্টেজ Ue |
200 V |
| AC 50 Hz এ রেটেড কন্ট্রোল সাপ্লাই ভোল্টেজ |
100 V |
| AC 60 Hz এ রেটেড কন্ট্রোল সাপ্লাই ভোল্টেজ |
100 V |
| ওভারলোড কারেন্ট |
28.3 A |
| কন্ট্রোলার প্রকার |

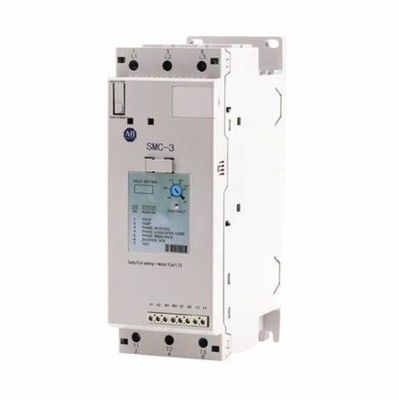

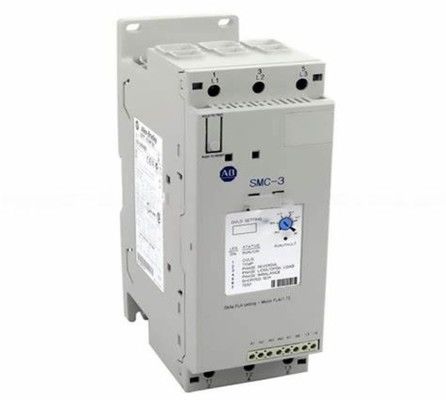

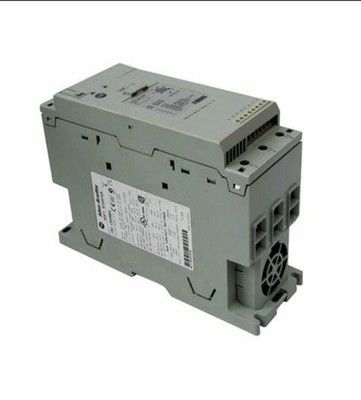

SMC-3 |
| DV/DT সুরক্ষা |
পাওয়ার সার্কিটের জন্য 1000V/µs |
| পুনরাবৃত্তিমূলক পিক ভোল্টেজ |
পাওয়ার সার্কিটের জন্য UL/CSA/NEMA প্রতি 1400V |
| অপারেটিং ফ্রিকোয়েন্সি |
পাওয়ার সার্কিটের জন্য UL/CSA/NEMA প্রতি 50/60 Hz |
| লাইন সংযুক্ত মোটর পাওয়ার, সর্বোচ্চ |
380/400/415V AC, 50 Hz, 3-ফেজের জন্য 45 kW |
| ডেল্টা সংযুক্ত মোটর পাওয়ার, সর্বোচ্চ |
460V AC, 60 Hz, 3-ফেজের জন্য 25...100 Hp |
| ওভারভোল্টেজ শ্রেণী |
সাইড মাউন্ট auxilary পরিচিতিগুলির জন্য IEC প্রতি III |
| রেটেড ইম্পালস ভোল্টেজ |
পাওয়ার সার্কিটের জন্য 6 kV |
| ডাইইলেকট্রিক সহ্য করার ক্ষমতা |
পাওয়ার সার্কিটের জন্য IEC প্রতি 2500V AC |
| লাইন সংযুক্ত মোটর কারেন্ট |
380/400/415/460V AC, 3-ফেজের জন্য 28.3...85 A |
| ডেল্টা সংযুক্ত মোটর কারেন্ট |
380/400/415/460V AC, 3-ফেজের জন্য 50...147 A |
| ইনসুলেশন ভোল্টেজ |
পাওয়ার সার্কিটের জন্য UL/CSA/NEMA প্রতি রেটেড 600V AC |
| রেটেড অপারেশনাল ভোল্টেজ |
সাইড মাউন্ট auxilary পরিচিতিগুলির জন্য UL/CSA/NEMA প্রতি 250V AC/30V DC |
| ফ্যানের সাথে স্টার্টের সময় রেটেড কন্ট্রোল পাওয়ার |
120V AC-তে 200 mA / 240V AC-তে 100 mA, 24V AC/DC-তে 700 mA |
| ইনপুট অফ-স্টেট কারেন্ট |
কন্ট্রোল সার্কিটের জন্য <10 mA, কন্ট্রোল সার্কিটের জন্য ইনপুট অফ-স্টেট ভোল্টেজ (IN1, IN2)-এ <12 mA |
| শর্ট-সার্কিট সুরক্ষা ডিভাইস তালিকা |
নন-টাইম ডিলে থার্মাল ম্যাগনেটিক সার্কিট ব্রেকার উচ্চ ক্ষমতা সম্পন্ন টাইম ডিলে ক্লাস CC/J/L |
| পরিচিতির সংখ্যা |
TB-97, -98 (OVLD/ফল্ট): auxilary পরিচিতিগুলির জন্য 1 |
| উচ্চ ক্ষমতা সম্পন্ন উপলব্ধ ফল্ট কারেন্ট, সর্বোচ্চ |
ডেল্টা সংযুক্ত মোটরগুলির ভিতরে 300 A টাইম ডিলে ক্লাস J বা ক্লাস L ফিউজের জন্য 600V-এ 70 kA |
| কারেন্টের প্রকার |
TB-97, -98 (OVLD/ফল্ট): auxilary পরিচিতিগুলির জন্য AC/DC |
| প্রচলিত তাপ কারেন্ট (Ith) |
TB-97, -98 (OVLD/ফল্ট): auxilary পরিচিতিগুলির জন্য 1 A |
| কন্ট্রোল সার্কিটের প্রকার |
TB-97, -98 (OVLD/ফল্ট): auxilary পরিচিতিগুলির জন্য ইলেক্ট্রোম্যাগনেটিক রিলে |
| পরিচিতির প্রকার |
TB-97, -98 (OVLD/ফল্ট): auxilary পরিচিতিগুলির জন্য সাধারণত খোলা (N.O.) |
| ব্যবহারের শ্রেণী |
সাইড মাউন্ট auxilary পরিচিতিগুলির জন্য UL/CSA/NEMA প্রতি TB-23, -24 (সাধারণ/আপ-টু-স্পিড), TB-33, -34 (সাধারণ/আপ-টু-স্পিড): C300/R150 |
| রেটেড অপারেশনাল কারেন্ট, সর্বোচ্চ |
TB-97, -98 (OVLD/ফল্ট): auxilary পরিচিতিগুলির জন্য 120V AC-তে 0.6 A এবং 240V AC-তে 0.3 A |
| স্ট্যান্ডার্ড কন্ট্রোলার বৈশিষ্ট্য |
নরম স্টপ |
| স্ট্যান্ডার্ড উপলব্ধ ফল্ট কারেন্ট, সর্বোচ্চ |
ডেল্টা ডিভাইসের কার্যকরী কারেন্ট রেটিং-এর জন্য সর্বোচ্চ স্ট্যান্ডার্ড ফিউজ 400 A-তে 10 kA |
| ইন্টিগ্রেটেড মোটর ওভারলোড সুরক্ষা |
হ্যাঁ |
| শর্ট সার্কিট সুরক্ষা ডিভাইস পারফরম্যান্স (SCPD) প্রকার |
টাইপ 1 |
| নির্বাচনযোগ্য ওভারলোড ট্রিপ ক্লাস |
ট্রিপ ক্লাস 10, 15, বা 20 |
| নির্বাচনযোগ্য স্টার্ট টাইম |
2, 5, 10, 15, 20, 25, বা 30 s |
| ইনপুট অফ-স্টেট ভোল্টেজ (IN1, IN2), সর্বোচ্চ |
কন্ট্রোল সার্কিটের জন্য 40V AC, 17V DC/12V AC |
| নির্বাচনযোগ্য কারেন্ট সীমা |
পূর্ণ লোড কারেন্টের 150%, 250%, 350%, এবং 450% |
| স্টার্টের সময় ইনপুট অন-স্টেট ভোল্টেজ (IN1, IN2) |
কন্ট্রোল সার্কিটের জন্য 85V AC, 19.2V DC/19.2V AC সর্বনিম্ন |
| ইনপুট অন-স্টেট কারেন্ট (IN1, IN2) |
কন্ট্রোল সার্কিটের জন্য 120V AC-তে 9.8 mA / 240V AC-তে 19.6 mA, কন্ট্রোল সার্কিটের জন্য 24V AC/DC-তে 7.3 mA |
