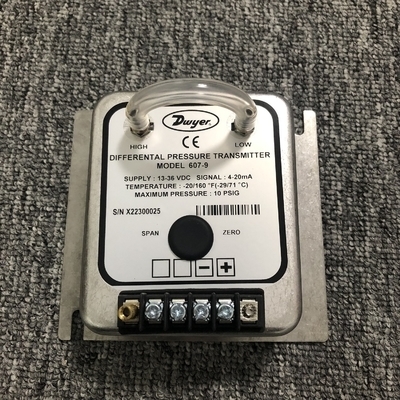

Dwyer Series 607 ডিফারেনশিয়াল চাপ ট্রান্সমিটার 4-20mA আউটপুট

ডায়ার সিরিজ 607 ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার একটি নির্ভুল যন্ত্র যা পরিষ্কার, শুকনো বাতাস এবং অন্যান্য নন-কন্ডাক্টিভ, নন-কোরোসিভ গ্যাসের ইতিবাচক, নেতিবাচক (শূন্যস্থান), বা ডিফারেনশিয়াল চাপ পরিমাপ করার জন্য ডিজাইন করা হয়েছে। এটি এই চাপ পরিমাপগুলিকে একটি স্ট্যান্ডার্ড টু-ওয়্যার 4-20 mA DC আউটপুট সিগন্যালে রূপান্তর করে, যা এটিকে বেশিরভাগ শিল্প নিয়ন্ত্রণ সিস্টেমের সাথে সামঞ্জস্যপূর্ণ করে তোলে।

বিভিন্ন ফ্যাক্টরি-ক্যালিব্রেটেড মডেলগুলিতে উপলব্ধ (607-1, 607-3B, 607-8 সহ) 0-0.10" W.C. থেকে 0-25" W.C. পর্যন্ত পরিমাপের পরিসীমা সহ, এই ট্রান্সমিটারটি একটি পরিবর্তনশীল ক্যাপাসিট্যান্স ট্রান্সডিউসার ব্যবহার করে যার মধ্যে একটি মাইক্রো-মেশিনযুক্ত, অতি-পাতলা সিলিকন ডায়াফ্রাম রয়েছে। এই ডিজাইনটি ইপোক্সি বা জৈব সিলের প্রয়োজনীয়তা দূর করে, ব্যতিক্রমী স্থিতিশীলতা, ন্যূনতম বিচ্যুতি এবং ওভারপ্রেসার, শক এবং কম্পনের প্রতিরোধ নিশ্চিত করে।

• সঠিক নিম্ন-পরিসীমা পরিমাপ: খুব কম চাপ পরিমাপ করতে সক্ষম, 0-0.10" W.C. থেকে 0-25" W.C. পর্যন্ত পরিসীমা সহ, সূক্ষ্ম চাপ নিয়ন্ত্রণের প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য আদর্শ।
• স্থিতিশীল কর্মক্ষমতা: একটি পরিবর্তনশীল ক্যাপাসিট্যান্স ট্রান্সডিউসার ব্যবহার করে যার মধ্যে একটি মাইক্রো-মেশিনযুক্ত সিলিকন ডায়াফ্রাম এবং কোনো জৈব সিল নেই, যা ব্যতিক্রমী স্থিতিশীলতা (±0.5% সম্পূর্ণ স্প্যান/বছর) এবং ন্যূনতম বিচ্যুতি নিশ্চিত করে।
• টেকসই নির্মাণ: 300 সিরিজের স্টেইনলেস স্টিলে (NEMA 2 রেটিং) আবদ্ধ, যা পরিবেশগত কারণগুলির বিরুদ্ধে সুরক্ষা প্রদান করে এবং শিল্প সেটিংসে দীর্ঘায়ু নিশ্চিত করে।
• প্রশস্ত সামঞ্জস্যতা: পরিষ্কার, শুকনো বাতাস এবং নন-কন্ডাক্টিভ, নন-কোরোসিভ গ্যাসের সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে, যা এটিকে বিভিন্ন শিল্প ও বাণিজ্যিক অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
• স্ট্যান্ডার্ড আউটপুট সিগন্যাল: একটি টু-ওয়্যার 4-20 mA DC আউটপুট সিগন্যাল সরবরাহ করে, যা স্ট্যান্ডার্ড কন্ট্রোল সিস্টেম এবং ডেটা অধিগ্রহণ সরঞ্জামগুলির সাথে নির্বিঘ্ন সংহতকরণ সক্ষম করে।
• ওভারপ্রেসার প্রতিরোধ: ওভারপ্রেসার, শক এবং কম্পনের জন্য অত্যন্ত প্রতিরোধী, এমনকি চ্যালেঞ্জিং পরিস্থিতিতেও নির্ভরযোগ্য অপারেশন নিশ্চিত করে।
• নমনীয় বিদ্যুৎ সরবরাহ: একটি অনিয়ন্ত্রিত 12-36 VDC বিদ্যুৎ সরবরাহে কাজ করে, বিভিন্ন বৈদ্যুতিক সেটআপের সাথে মানানসই।
• তাপমাত্রা সহনশীলতা: -20 থেকে 160°F (-29 থেকে 71°C) পর্যন্ত অপারেটিং তাপমাত্রায় কাজ করে এবং 35 থেকে 135°F (2 থেকে 57°C) এর মধ্যে তাপমাত্রা-ক্ষতিপূরণযুক্ত, যা বিভিন্ন পরিবেশে নির্ভুলতা বজায় রাখে।
• সহজ সমন্বয়: বাহ্যিকভাবে অ্যাক্সেসযোগ্য, নন-ইন্টারেক্টিভ শূন্য এবং স্প্যান সমন্বয় (±10% সম্পূর্ণ স্প্যান) বৈশিষ্ট্যযুক্ত, প্রয়োজনে অন-সাইট ক্যালিব্রেশন সহজতর করে।
• দ্রুত প্রতিক্রিয়া: 250 msec এর একটি প্রতিক্রিয়া সময় রয়েছে, যা গতিশীল চাপ অবস্থার জন্য সময়োপযোগী পরিমাপ আপডেটের নিশ্চয়তা দেয়।
• ব্যবহারিক ডিজাইন: সুরক্ষিত টিউবিং অ্যাটাচমেন্টের জন্য 4" বার্বড স্টেইনলেস স্টিল প্রেসার সংযোগ দিয়ে সজ্জিত এবং সহজে ইনস্টলেশনের জন্য ওজন 14 oz (397 g)।

• চাপের সীমা: 10 psig (0.69 বার)
• লুপ প্রতিরোধ: 0-1090 ওহম (Vmin = 12V + [(0.022A)(RL)]) সহ
• ওয়ার্ম-আপ সময়: 15 সেকেন্ড
• সংরক্ষণ তাপমাত্রা: -40 থেকে 180°F (-40 থেকে 82°C)
• তাপীয় প্রভাব: ±0.015% F.S./°F (শূন্য এবং স্প্যানের জন্য)
