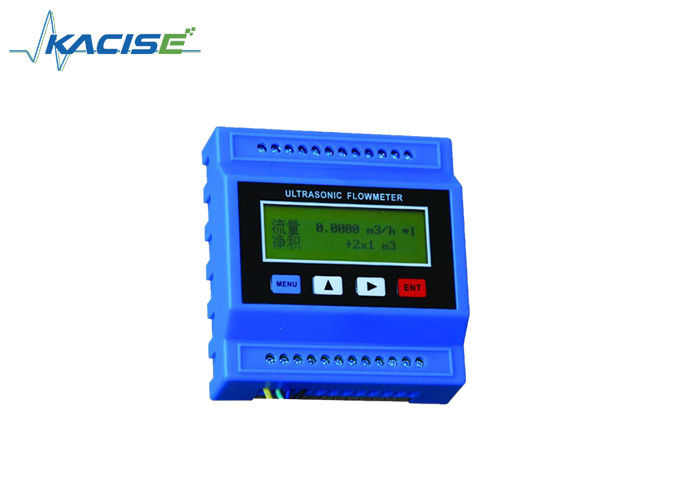

ছোট অনলাইন আকার আল্ট্রাসোনিক ফ্লোমিটার RTU তরল পরিমাপের জন্য উচ্চ নির্ভুলতা
পরিচিতি
অতিস্বনক প্রবাহ মডিউল / RTU ব্যাপকভাবে তরল পরিমাপ বিভিন্ন ধরনের জন্য ব্যবহৃত হয়। হোস্ট গ্রহণ
রেল ইনস্টলেশন, সেন্সর পাইপ উপর ইনস্টল করা হয়। তারা একটি বিশেষ তারের দ্বারা যোগাযোগ করা হয়। এটি প্রবাহ পরিমাপ করতে পারেন, এছাড়াও তাপ পরিমাপ করতে পারেন যদি যোগাযোগ তাপমাত্রা সেন্সর।
এটি সিস্টেম ইন্টিগ্রেশন, জল সম্পদ, শক্তি সংরক্ষণের অ্যাপ্লিকেশন ইত্যাদিতে ব্যবহার করা যেতে পারে।
বৈশিষ্ট্য
১%
বিভিন্ন ধরনের ট্রান্সডুসার নির্বাচন, পাইপ আকার DN15mm থেকে DN6000mm
সঠিকতা, অপারেশন জীবন এবং নির্ভরযোগ্যতা উন্নত করতে নিম্ন ভোল্টেজ, মাল্টি-পলস প্রযুক্তি গ্রহণ করুন।
- শক্তিশালী বিরোধী হস্তক্ষেপ
কনভার্টার, টিভি টাওয়ার, উচ্চ ভোল্টেজ লাইন ইত্যাদির হস্তক্ষেপ এড়াতে ডুয়াল-বালেন্স সিগন্যাল ডিফারেনশিয়াল রিসিভার / ড্রাইভার সার্কিট
1 উপায় 4-20mA, একটি প্রবাহ সেন্সর বা তাপ পরিমাণ সেন্সর হিসাবে; 2 উপায় OCT আউটপুট, প্রবাহ / তাপের পরিমাণের জন্য সুইচ হিসাবে; 3 উপায় 4-20mA আউটপুট, তথ্য সংগ্রাহক হিসাবে;2 উপায় 3 তারের PT100 সংকেত প্রতিরোধের আউটপুট হয়, তাপের পরিমাণের জন্য একটি ঘড়ি হিসাবে।
- ট্রান্সমিশন অনেক দূরে, এবং এটা নেট দ্রুত যোগাযোগ
আরএস৪৮৫ সাপোর্ট ওয়্যারলেস নেট সংযোগ করুন, জিপিআরএস৪৮৫ এর সাথে যোগাযোগ করুন ওয়্যারলেস ট্রান্সমিশন উপলব্ধি করতে পারে।
তাপমাত্রা ট্রান্সডুসার সংযুক্ত করুন, তাপ / শক্তি পরিমাপ শেষ করতে পারেন
বিশেষ উল্লেখ
| অংশ |
বিস্তারিত পরামিতি |
|
হোস্ট অংশ
|
তত্ত্ব |
অতিস্বনক সময় ব্যবধান |
| |
সঠিকতা |
±১% |
| |
বিকল্প পদ্ধতি |
৪টি কীবোর্ড সমর্থন করে ম্যাগনেটিক রড অপারেশন |
| |
সিগন্যাল আউটপুট
|
1 চ্যানেল 4 ~ 20mA @ 0.1% বর্তমান লুপ ফিরে, সর্বোচ্চ লোড প্রতিরোধক 1000 ওহম পর্যন্ত |
| |
|
1 চ্যানেল ওসিটি পালস আউটপুট (ডিফল্ট পালস প্রস্থ 200ms, এবং 6 থেকে 1000ms এর মধ্যে সংশোধন করা যেতে পারে) |
| |
|
1 চ্যানেল রিলে আউটপুট (3A@220V) |
| |
সিগন্যাল ইনপুট
|
3 চ্যানেল 4-20mA বর্তমান লুপ ফিরে @ 0.1% সার্কিট টেম্প. চাপ এবং তরল স্তর ইত্যাদি সংগ্রহ করতে ব্যবহৃত |
| |
|
ক্যালোরিমিটারের জন্য 1 চ্যানেল এমভি ইনপুট ব্যবহার pt100 |
| |
ডিজিটাল পোর্ট |
RS485 সমর্থন Mod-bus প্রোটোকল এবং সমর্থন ফার্মওয়্যার আপডেট |
| ক্যাবল |
আরএস ৪৮৫ এর জন্য বিশেষ ক্যাবল |
|
স্যুট পাইপ
|
পাইপ উপাদান |
ইস্পাত, কাস্ট আয়রন সিমেন্ট, তামা, পিভিসি, অ্যালুমিনিয়াম, গ্লাস ইত্যাদি |
| |
অভ্যন্তরীণ ডিএন |
১৫-৬০০০ মিমি |
| |
সেন্সর অবস্থান |
এটা ভাল সেন্সর অবস্থান অন্তত 10D আপস্ট্রিম থেকে দূরে স্থির, বা 5D আপস্ট্রিম থেকে দূরে, পাম্প আউটলেট থেকে অন্তত 20D দূরে ((D পাইপ অভ্যন্তরীণ ব্যাসার্ধ হয়) |
|
স্যুট ফ্লো
|
গণমাধ্যম |
জল, সমুদ্রের জল, বর্জ্য জল, তরল অ্যালকোহল, বিয়ার, গ্যাস, তেল ইত্যাদি |
| |
তাপমাত্রা |
-30~160°C |
| |
অস্পষ্টতা |
রাত দশটা না, বেশি না। |
| |
প্রবাহের গতি |
0~±10m/s |
| পরিবেশ |
তাপমাত্রা |
হোস্টঃ -20~60°C; সেন্সরঃ -30~160°C |
| |
আর্দ্রতা |
হোস্টঃ 85% আরএইচ; প্রবাহ সেন্সরঃ আইপি 68, পানির নিচে 2 মিটারেরও কম |
| পাওয়ার সাপ্লাই |
DC8~36V অথবা AC85~265V ((ঐচ্ছিক) |
| খরচ |
1.5W |
পার্টসের বর্ণনা

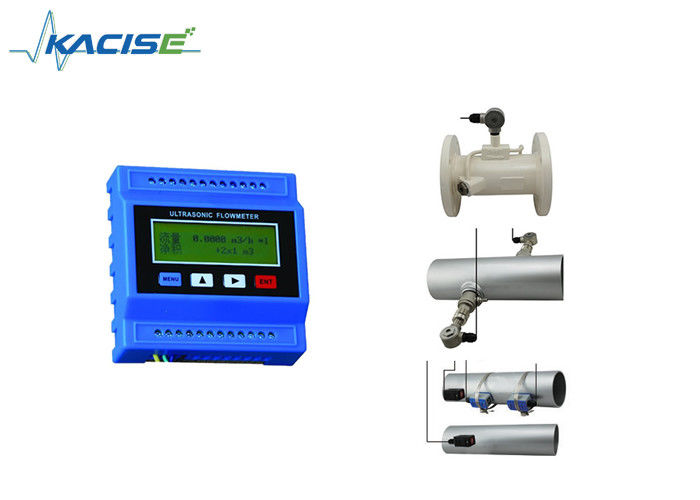

সেন্সর নির্বাচন
অপশনাল টেম্প।সেন্সর
পরিমাপ গ্রাফ
1.ক্ল্যাম্পের ধরন
ঝামেলা ছাড়াই ইনস্টল করা সহজ, চাপের জন্য কোন ক্ষতি
ইনস্টল করুন এবং পরিষেবা ক্ল্যাম্প সেন্সর সুবিধাজনকভাবে
এটি পাইপ থেকে তাপমাত্রা পরিমাপ করতে পারে, তাপ পরিমাণ গণনা
2.প্লাগ ইন টাইপ
ঝামেলা ছাড়াই ইনস্টল করা সহজ, চাপের জন্য কোন ক্ষতি
স্থিতিশীল অপারেশন, তাপমাত্রা সেন্সর যা সন্নিবেশ যোগাযোগ, দ্বারা তাপ পরিমাণ গণনাতাপমাত্রা সেন্সর।
3.পাইপের ধরন
বিরতি প্রবাহের সাথে ইনস্টল করুন
উচ্চ নির্ভুলতা, স্থিতিশীল অপারেশন, তাপমাত্রা সেন্সর যা সন্নিবেশ যোগাযোগ, তাপমাত্রা সেন্সর দ্বারা তাপমাত্রা পরিমাণ গণনা
