KUM2500C অতিস্বনক জ্বালানী ট্যাঙ্ক স্তর সেন্সর 0.1mm পরিমাপ রেজোলিউশন
1. উৎপাদন ওভারভিউ
KUM2500C অতিস্বনক জ্বালানী ট্যাঙ্কের স্তর সেন্সর একটি উন্নত এবং অত্যন্ত সুনির্দিষ্ট ডিভাইস যা জ্বালানী ট্যাঙ্কের স্তর পরিমাপের জন্য ডিজাইন করা হয়েছে।এটি অভূতপূর্ব স্তরের নির্ভুলতা প্রদান করে.
এই সেন্সরটি ডিজাইন করা হয়েছে বিভিন্ন ক্ষেত্রে জ্বালানি পর্যবেক্ষণের চাহিদা পূরণের জন্য।এটি চমৎকারভাবে কাজ করে. KUM2500C-এ ব্যবহৃত অতিস্বনক প্রযুক্তি উচ্চ ফ্রিকোয়েন্সির শব্দ তরঙ্গ প্রেরণ করতে সক্ষম করে যা সেন্সর থেকে জ্বালানীর পৃষ্ঠ পর্যন্ত দূরত্বকে সঠিকভাবে পরিমাপ করে।এর নকশা জ্বালানী ট্যাঙ্কের ভিতরে কঠোর এবং জটিল পরিবেশেও নির্ভরযোগ্য অপারেশন নিশ্চিত করেউচ্চ-রেজোলিউশনের পরিমাপ ক্ষমতা অত্যন্ত সূক্ষ্ম-আণুযুক্ত তথ্যের অনুমতি দেয়, যা ব্যবহারকারীদের সর্বদা জ্বালানীর স্তরের বিস্তারিত বোঝার অনুমতি দেয়।এটি কেবলমাত্র জ্বালানী ব্যবস্থাপনাকে দক্ষ করে তোলে না বরং অপ্রত্যাশিতভাবে জ্বালানী ভরাট বা শেষ হওয়ার মতো সমস্যাগুলিও প্রতিরোধ করে।.
2বৈশিষ্ট্য
- উচ্চ ফ্রিকোয়েন্সি অতিস্বনক পরীক্ষা

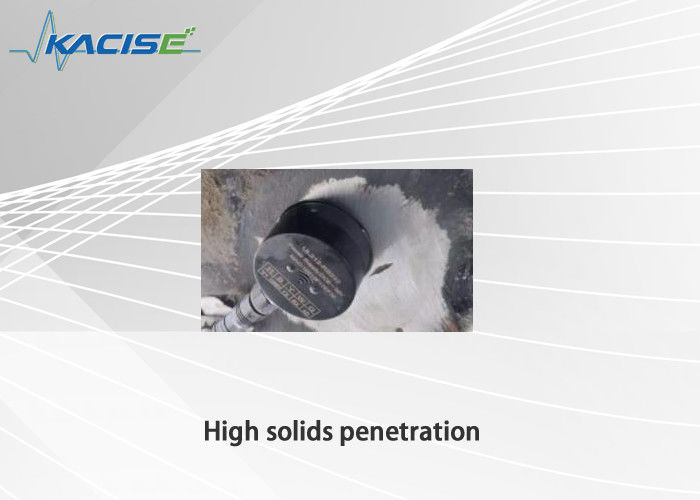

- উচ্চ শক্ত পদার্থের অনুপ্রবেশ
- ধাতু এবং প্লাস্টিকের মতো বিভিন্ন উপকরণ থেকে তৈরি পাত্রে উপযুক্ত
- উচ্চ স্থিতিশীলতা পরিমাপ আউটপুট
- অন্তর্নির্মিত অ্যান্টি-জামিং ডেটা প্রসেসিং মডেল
- মিলিমিটার পরিমাপের রেজোলিউশন
3. পণ্যের ভূমিকা

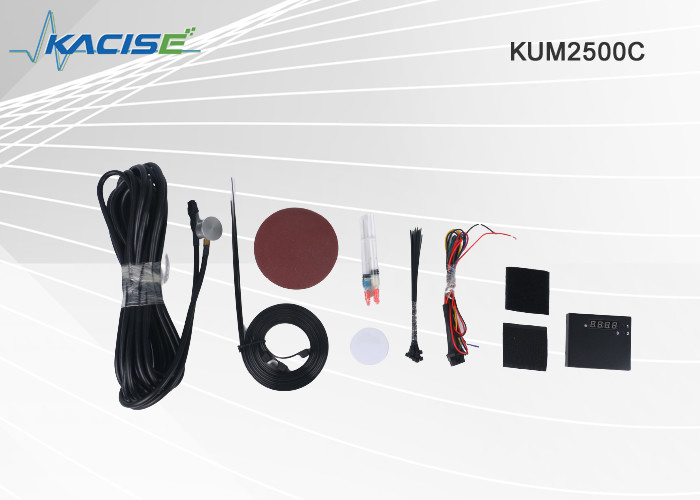

3.1প্রকৃত পণ্যের চিত্র নিচের চিত্রটিতে দেখানো হয়েছে।
3.2. পণ্য কনফিগারেশন তালিকা
স্ট্যান্ডার্ড কনফিগারেশন তালিকাঃ
| সংখ্যা |
নাম |
পরিমাণ |
ইউনিট |
মন্তব্য |
| 1 |
অতিস্বনক তরঙ্গ তেল স্তর সেন্সর প্রধান শরীর
অতিস্বনক
|
1 |
সেট |
|
| 2 |
আল্ট্রাসোনিক প্রোব |
1 |
টুকরা |
এক্সটেনশন লাইন সহ মোট দৈর্ঘ্য ৯ মিটার |
| 3 |
ব্যবহারকারীর ইন্টারফেস তার |
1 |
টুকরা |
বিদ্যুৎ লাইন এবং ডেটা ইন্টারফেস লাইন সহ |
| 4 |
সহায়ক ইনস্টলেশন প্যাকেজ |
1 |
প্যাকেজ |
আল্ট্রাসোনিক কপল্যান্ট (1 ছোট বাক্স) / 1.2 মিটার পায়ের পাতার মোজাবিশেষ ক্ল্যাম্প (3 টুকরা) / 15 সেমি রিবন (15 টুকরা) / স্যান্ডপেপার (2 টুকরা) |
ঐচ্ছিক কনফিগারেশন তালিকাঃ
| সংখ্যা |
নাম |
ইউনিট |
মন্তব্য |
| 1 |
নির্দিষ্ট আঠালো |
বোতল |
|
3.3. প্রযুক্তিগত পরামিতি
| অপারেটিং ভোল্টেজ |
9~36VDC |
| সর্বাধিক শক্তি খরচ |
0.8W/12VDC |
| কাজের তাপমাত্রা |
-40°C~+85°C (শিল্পের স্তর) |
| কাজের আর্দ্রতা |
৫% থেকে ৯০% |
| পরিমাপ পরিসীমা |
কন্টেইনারের উপকরণ এবং বেধ অনুযায়ী নির্ধারিত; 5 মিমি বেধের ইস্পাত প্লেটের জন্য, পরিমাপের পরিধি 5 ~ 200 সেমি। |
| চাপ বহনের পরিধি |
≤0.8kg বা 0.8MPa |
| তরল পরিমাপের নির্ভুলতা |
±১% |
| সরঞ্জাম ইন্টারফেস |
এনালগ ভোল্টেজ / বর্তমান, আরএস ২৩২ এবং আরএস ৪৮৫ ডেটা পোর্টের আউটপুট পোর্ট সরবরাহ করুন। |
| যোগাযোগ পোর্ট পরামিতি |
ডিফল্ট বাউড রেট ৯৬০০। কোন চেক বিট, ৮ ডিজিটের ডাটা বিট, ১ ডিজিটের স্টপ বিট এবং কোন ফ্লুইড কন্ট্রোল নেই।সেন্সর দ্বারা রিয়েল-টাইম পদ্ধতিতে পরিমাপ করা তরল স্তরের মান মসৃণীকরণ প্রক্রিয়াকরণের পরে প্রতি 10 সেকেন্ডে দেওয়া হয়.
দ্রষ্টব্যঃ ডাটা ট্রান্সমিশনের বাউড রেট এবং ব্যবধান কাস্টমাইজ করা যায়।
|
3.4 পণ্যের বৈশিষ্ট্য
1. উচ্চ নির্ভুলতাঃ তেল স্তর সেন্সরের তেল স্তরের উচ্চতা পরিমাপের রেজোলিউশন অনুপাত 0.1 মিমি এবং পরিমাপের নির্ভুলতা ± 0.5%।উচ্চ তাপমাত্রা এবং উচ্চ ঠান্ডা বহিরাগত পরিবেশে উচ্চ পরিমাপের নির্ভুলতা নিশ্চিত করা যেতে পারে.
2. ভাল দীর্ঘমেয়াদী স্থিতিশীলতাঃ তেল স্তর সেন্সর অতিস্বনক তরঙ্গ পরিমাপ পদ্ধতি গ্রহণ করে এবং অ যোগাযোগ পরিমাপ সঞ্চালন করে। এটি ভাসমান টাইপ, চাপ টাইপ, magnetic sliding system measurement methods that adopt direct contact measurement methods at present generally so as to avoid corrosion and pollution of oil level sensor by fuel oil and maintain long-term stability.

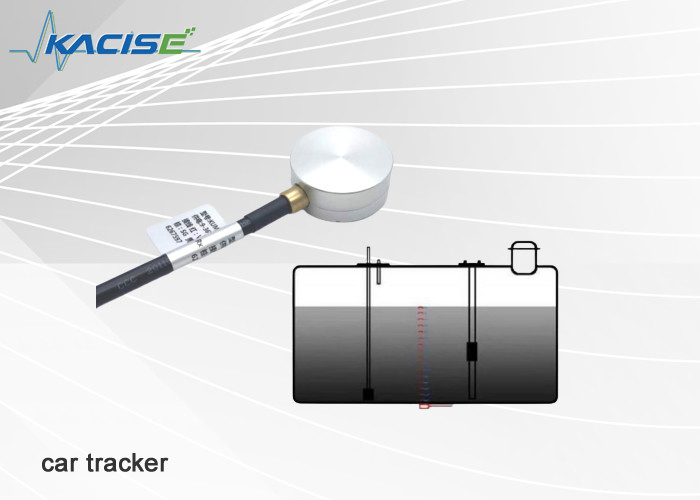

3. সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণঃ এটি শুধুমাত্র বাহ্যিক জ্বালানী ট্যাংক নীচের অংশে সেন্সর জোন্ড ইনস্টল করতে হবে। জ্বালানী ট্যাঙ্ক বিদ্যমান পরিমাপ সিস্টেম পরিবর্তন করার কোন প্রয়োজন নেই,গর্ত খনন এবং জ্বালানী ট্যাংক পরিবর্তন করার প্রয়োজন নেই. একই সময়ে, এটি যানবাহনের সাবেক তেল মিটার স্বাভাবিক অপারেশন গ্যারান্টি দিতে পারেন।
4. পরিবেশগত শব্দ, কম শক্তি খরচ. যোগাযোগহীন পরিমাপ জ্বালানী ট্যাঙ্কের উপর গর্ত খনন বা সংশোধন করার প্রয়োজন হয় না। কোন ময়লা এবং দূষণ জ্বালানী তেল আনা হবে না।
5. শক্তিশালী নির্ভরযোগ্যতাঃ এখনও প্রতিকূল পরিবেশে স্বাভাবিকভাবে কাজ করে; অ্যান্টি-হিম, অ্যান্টি-এসিড, জ্বলন retardant, অ্যান্টি-হস্তক্ষেপ এবং বুদ্ধিমান।

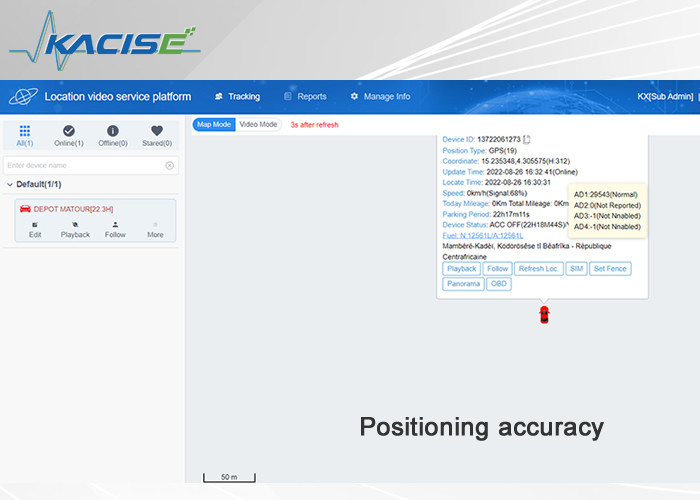

পণ্যটি সহায়ক ডিসপ্লে স্ক্রিন ব্যবহার করে স্বতন্ত্রভাবে ব্যবহার করা যেতে পারে। এটি ডেটা পরিসংখ্যানের জন্য GPS সরঞ্জামের মাধ্যমে ব্যাকস্কেসে ডেটা স্থানান্তর করে জিপিএস সরঞ্জামের সাথেও ব্যবহার করা যেতে পারে,বিবৃতি বিশ্লেষণ এবং অনুসন্ধান.
2.5প্রযোজ্য ক্ষেত্র
আল্ট্রাসোনিক তেল স্তর সেন্সরটি সমস্ত ধরণের যানবাহন (যেমন লজিস্টিক যানবাহন, ট্যাক্সি, বাস এবং যাত্রীবাহী গাড়ি ইত্যাদি) তেল ভর্তি রেকর্ড করার জন্য গঠিত,জ্বালানি চুরি রোধে ডিজিটালাইজেশন সহ যানবাহনের তেল খরচ, সম্পদ অপচয় এড়ানো, ব্যবস্থাপনা দক্ষতা এবং ট্রাফিক নিরাপত্তা উন্নত এবং অপারেশন ব্যবস্থাপনা স্তর উন্নত।
4. ওয়্যারিং
1. ক্যাবিনে এক্সটেনশন লাইনটি সাজান। তারের সময় ওয়্যারিংয়ের সময় গাড়ির ক্রসব্যাক অনুসরণ করা উচিত। এটি মূল স্ব-অনলোডিং হপার, হেড মেরামতের উপর প্রভাব ফেলবে না,ইত্যাদি এবং অন্যান্য মূল ফাংশন.
2. মোটর দ্বারা উত্পাদিত ইলেকট্রোম্যাগনেটিক হস্তক্ষেপ সৃষ্টি এড়ানোর জন্য এক্সটেনশন লাইনটি গাড়ির মোটর থেকে দূরে থাকা উচিত।
3. জোন্ড লাইনের টার্মিনাল এবং এক্সটেনশন লাইনের সঠিকভাবে ঘূর্ণিত হওয়া উচিত যাতে এটি পড়ে না যায়।
4. এক্সটেনশন লাইনটি গাড়ির গরম করার অংশগুলির থেকে কমপক্ষে 20 সেমি দূরে থাকা উচিত। এক্সটেনশন লাইনটি প্রতি 50 সেমি স্থির করতে একটি ফিক্সিং রিবন ব্যবহার করা হয়।গাড়ির ইনস্টলেশন অবস্থানে তারের যুক্তিসঙ্গতভাবে সাজান.
5. যানবাহন সংযোগ এবং প্ল্যাটফর্ম তথ্য নিশ্চিত করুন
1. পাওয়ার সাপ্লাই থেকে সংযোগ বিচ্ছিন্ন করুন এবং GPS এর কাছাকাছি অবস্থানে প্রধান শরীরটি স্থির করুন (যেখানে জল ফুটো ঘটবে না) এবং এটি সঠিকভাবে স্থির করুন;
2ইউজার ইন্টারফেস লাইনের লাল এবং কালো তারগুলি গাড়ির পাবলিক পাওয়ার সাপ্লাইয়ের সাথে সংযুক্ত থাকে, লাল তারগুলি ধনাত্মক রোল এবং কালো তারগুলি নেতিবাচক মেরুকে সংযুক্ত করে।
জিপিএসের সংগ্রহ তেল খরচ ইন্টারফেস অনুযায়ী ইন্টারফেস মোড নির্বাচন করুন।
A. অ্যানালগ পরিমাণঃ সবুজ লাইনটি জিপিএস সংগ্রহের অ্যানালগ পোর্টের সাথে সংযুক্ত। কালো তারটি জিপিএস সংগ্রহের অ্যানালগ গ্রাউন্ডের সাথে সংযুক্ত;
B. RS232 যোগাযোগঃ হলুদ তার (TX) GPS RX এর সাথে সংযুক্ত এবং নীল তার (RX) GPS TX এর সাথে সংযুক্ত। কালো তার (GND) GPS গ্রাউন্ডের সাথে সংযুক্ত।
C. RS485 যোগাযোগঃ বাদামী তার (B) GPS এর B এর সাথে সংযুক্ত; বেগুনি তার (A) GPS এর A এর সাথে সংযুক্ত এবং সাদা তার GPS গ্রাউন্ডের সাথে সংযুক্ত।
3. চালু করুন এবং প্ল্যাটফর্ম তেল খরচ তথ্য প্রদান করে কিনা তা পরীক্ষা করুন.
6আবেদন সংক্রান্ত তথ্য
