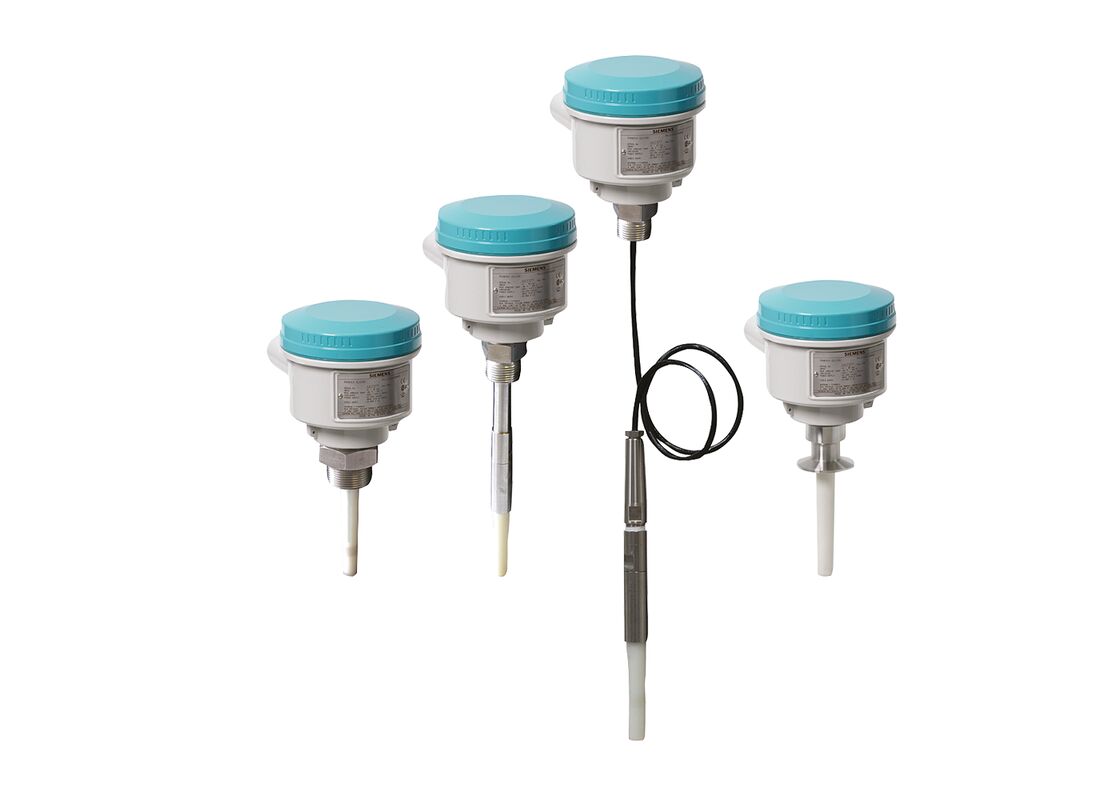

পয়েন্টেক CLS200 - স্ট্যান্ডার্ড ক্যাপাসিটেন্স লেভেল সুইচ
পয়েন্টেক CLS200 (স্ট্যান্ডার্ড সংস্করণ) একটি বহুমুখী বিপরীত ফ্রিকোয়েন্সি শিফট ক্যাপাসিট্যান্স স্তর এবং কনফিগারযোগ্য রড / তারের বিকল্প এবং আউটপুট কনফিগারেশন সহ উপাদান সনাক্তকরণ সুইচ।তরল সনাক্তকরণের জন্য আদর্শ, কঠিন পদার্থ, slurries, ফোম, এবং ইন্টারফেস, এই সুইচ উন্নত tuning ক্ষমতা আছে জরিপ উপর বিল্ড আপ উপেক্ষা করতে.
মডেল নাম্বার:৭এমএল৫৬৩১-.....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
মূল উপকারিতা
- পাত্রযুক্ত কাঠামো সিগন্যাল সার্কিটকে শক, কম্পন, আর্দ্রতা এবং ঘনত্ব থেকে রক্ষা করে
- কঠোর শিল্প পরিবেশের জন্য উচ্চ রাসায়নিক প্রতিরোধের
- ট্যাংক বা পাইপ জমির রেফারেন্স থেকে স্বাধীন স্তর সনাক্তকরণ
- উচ্চ ফ্রিকোয়েন্সি দোলনের কারণে পণ্যের জমাট বাঁধার জন্য সংবেদনশীল নয়
- সেন্সর অবস্থা, আউটপুট অবস্থা এবং পাওয়ারের জন্য তিনটি LED সূচক
- এপিআই ২৩৫০ মেনে চলার জন্য উপযুক্ত
অ্যাপ্লিকেশন
পয়েন্টেক সিএলএস২০০ স্ট্যান্ডার্ড সংস্করণে বেসিক রিলে এবং সলিড-স্টেট সুইচ অ্যালার্ম সহ তিনটি এলইডি সূচক রয়েছে। এই ইউনিভার্সাল সুইচটি সলিড, তরল এবং ইন্টারফেস সনাক্তকরণ অ্যাপ্লিকেশনগুলি পরিচালনা করে।গ্যালভানিকভাবে বিচ্ছিন্ন পাওয়ার সাপ্লাই একটি বিস্তৃত ভোল্টেজ পরিসীমা গ্রহণ করে (12 থেকে 250 ভি এসি / ডিসি). তাপীয় বিচ্ছিন্নতার সাথে ব্যবহার করা হলে, স্টেইনলেস স্টিল এবং পিপিএস (পিভিডিএফ বিকল্প) প্রোব উপকরণগুলি প্রক্রিয়া-নমনীয় অংশগুলিতে 125 °C (257 °F) পর্যন্ত তাপমাত্রা রেটিং সরবরাহ করে।
সুইচটি অস্থিরতার ফ্রিকোয়েন্সির পরিবর্তনগুলি পর্যবেক্ষণ করে 1.5 বা তার বেশি ডায়েলেক্ট্রিক ধ্রুবক সহ উপকরণগুলি সনাক্ত করে, যোগাযোগের আগে বা যোগাযোগের সময় সনাক্তকরণের জন্য সেটিংস সহ।CLS200 ট্যাংক দেয়াল বা পাইপ থেকে স্বাধীনভাবে কাজ করে, কংক্রিট বা প্লাস্টিকের মতো অ-পরিবাহী পাত্রে বাহ্যিক রেফারেন্স ইলেকট্রোডের প্রয়োজনীয়তা দূর করে।
প্রধান অ্যাপ্লিকেশন
- তরল এবং স্লারি স্তর সনাক্তকরণ
- পাউডার এবং গ্রানুলাস ইনভেন্টরি পর্যবেক্ষণ
- চাপযুক্ত পাত্রে অ্যাপ্লিকেশন
- বিপজ্জনক এলাকার ইনস্টলেশন
কনফিগারেশন
টেকনিক্যাল স্পেসিফিকেশন
অপারেশন মোডঃ
বিপরীত ফ্রিকোয়েন্সি শিফট ক্যাপাসিটিভ স্তর সনাক্তকরণ
পরিমাপ নীতিঃ
বিপরীত ফ্রিকোয়েন্সি শিফট ক্যাপাসিটিভ স্তর সনাক্তকরণ
পরিমাপযোগ্য ভেরিয়েবলঃ
পিকোফারেডের পরিবর্তন (পিএফ)
আউটপুট স্পেসিফিকেশন
রিলে আউটপুটঃ
1 এসপিডিটি ফর্ম সি রিলে
সর্বাধিক যোগাযোগ ভোল্টেজঃ
৩০ ভোল্ট ডিসি / ২৫০ ভোল্ট এসি
সর্বাধিক যোগাযোগের স্রোত:
5 এ ডিসি / 8 এ এসি
স্যুইচিং ক্ষমতা:
150 W DC / 2,000 VA এসি
সময় বিলম্বঃ
১... ৬০ সেকেন্ড
সলিড-স্টেট আউটপুটঃ
গ্যালভানিকভাবে বিচ্ছিন্ন
স্যুইচিং ভোল্টেজ:
30 ভোল্ট ডিসি / 30 ভোল্ট পিক এসি
সর্বাধিক লোড কারেন্টঃ
৮২ এমএ
ভোল্টেজ ড্রপঃ
< ১ ভোল্ট, সাধারণত ৫০ এমএ
পরিবেশগত অবস্থা
পরিবেষ্টিত তাপমাত্রাঃ
-৪০... +৮৫°সি (-৪০... +১৮৫°ফারেনহাইট)
সংরক্ষণের তাপমাত্রাঃ
-৪০... +৮৫°সি (-৪০... +১৮৫°ফারেনহাইট)
ইনস্টলেশন বিভাগঃ
II
দূষণের মাত্রাঃ
4
মাঝারি অবস্থা
সামঞ্জস্যপূর্ণ মিডিয়াঃ
তরল, বাল্ক সলিড, স্লারি এবং ইন্টারফেস
ন্যূনতম ডায়েলেক্ট্রিক ধ্রুবকঃ
1.5
প্রক্রিয়া তাপমাত্রা (তাপীয় বিচ্ছিন্নকারী ছাড়া):
-৪০... +৮৫°সি (-৪০... +১৮৫°ফারেনহাইট)
প্রক্রিয়া তাপমাত্রা (তাপীয় বিচ্ছিন্নকারী সহ):
-৪০... +১২৫°সি (-৪০... +২৫৭°ফারেনহাইট)
প্রসেস চাপ (রড সংস্করণ):
-1... +25 বার জি (-14.6... +365 পিএসআই জি)
প্রসেস চাপ (ক্যাবল সংস্করণ):
-1... +10 বার জি (-14.6... +150 পিএসআই জি)
প্রসেস চাপ (স্লাইডিং কপলিং সংস্করণ):
-1... +10 বার জি (-14.6... +150 পিএসআই জি)
নকশা ও নির্মাণ
ঘরের উপাদানঃ
ইপোক্সি লেপযুক্ত অ্যালুমিনিয়াম গ্যাসকেট সহ
অপশনাল থার্মাল আইসোলেটরঃ
316L স্টেইনলেস স্টীল
সংযোগঃ
অপসারণযোগ্য টার্মিনাল ব্লক, সর্বোচ্চ 2.5mm2
সুরক্ষার মাত্রাঃ
আইপি৬৫/টাইপ ৪/এনইএমএ ৪ (বিকল্প আইপি৬৮)
ক্যাবল ইনলেটঃ
2 x M20 x 1.5 থ্রেড (বিকল্পঃ 2 x 1⁄2 "এনপিটি কন্ডাক্ট এন্ট্রি সহ 1 প্লাগড এন্ট্রি)
পাওয়ার সাপ্লাইঃ
12... 250 ভোল্ট এসি/ডিসি, 0... 60 হার্টজ সর্বোচ্চ 2 ওয়াট
সার্টিফিকেশন এবং অনুমোদন
সিএসএ
এফ এম
সিই
ইউকেসিএ
আরসিএম
এটিএক্স
ইউকেএক্স
লয়েডস রেজিস্টার
ডাব্লুএইচজি
ভিএলএআরইএম-২
মডেল অনুমোদন (চীন)
এসআইএল
সংশ্লিষ্ট পণ্য এবং আনুষাঙ্গিক
| পার্ট নম্বর |
বর্ণনা |
| 7ML1830-1AP |
EASY AIMER II, অ্যালুমিনিয়াম, 3/4 ইঞ্চি এনপিটি 1 ইঞ্চি গ্যালভানাইজড কাপলিং সহ |
| 7ML1830-1AQ |
EASY AIMER II, অ্যালুমিনিয়াম, 3/4 ইঞ্চি এনপিটি 3/4 - 1 ইঞ্চি পিভিসি কাপলিং সহ |
| 7ML1830-1DL |
সেন্সগার্ড, 3/4" NPT (পিপিএস) POINTEK CLS100 এর জন্য |
| 7ML1830-1DM |
সেন্সগার্ড, 1 "বিএসপিটি (পিপিএস) POINTEK CLS100 এর জন্য |
| 7ML1830-1JA |
ক্যাবল গ্ল্যান্ড, 1/2 "এনপিটি, সাধারণ উদ্দেশ্য ডিআইপি |
| 7ML1830-1JB |
ক্যাবল গ্ল্যান্ড, 1/2 "এনপিটি, বিস্ফোরণ প্রতিরোধী |
| 7ML1830-1JC |
M20 x 1.5 ক্যাবল গ্রন্থি (সাধারণ ব্যবহার এবং ধুলো বিস্ফোরণ সুরক্ষা) |
| 7ML1830-1JD |
ক্যাবল গ্ল্যান্ড, এম২০ এক্স ১.৫ এইচএফ, (ইপি) |
| 7ML1830-1JE |
পরীক্ষার চুম্বক |
| 7ML1830-1JF |
এম্প্লিফায়ার / পাওয়ার সাপ্লাই ডিজিটাল সংস্করণ |
| 7ML1830-1JK |
CLS 200 এর জন্য এলসিডি ডিসপ্লে, ডিজিটাল |
| A5E01163672 |
আইপি৬৫ সংস্করণের জন্য রিপেয়ার সিনপ্রেন গ্যাসকেট, বক্সার সংস্করণ |
| A5E01163673 |
আইপি৬৮ সংস্করণের জন্য রিপ্লে সিলিকন গ্যাসকেট, বক্সের সংস্করণ |
| A5E01163674 |
CLS200/CLS300/LC300 স্ট্যান্ডার্ড সংস্করণের জন্য অ্যালুমিনিয়ামের অতিরিক্ত অন্ধকার ঢাকনা |
| A5E01163676 |
CLS200/300 উইন্ডো সহ অতিরিক্ত অ্যালুমিনিয়াম ঢাকনা |
| A5E01163677 |
কিট, ক্যাবল ইউনিটের জন্য সেন্সর, পিপিএস, স্ট্যান্ডার্ড, ভিটন |
| A5E01163678 |
কিট, ক্যাবল ইউনিটের জন্য সেন্সর, পিপিএস, ডিজিটাল, ভিটন |
| A5E01163679 |
কিট, ক্যাবল ইউনিটের জন্য সেন্সর, পিপিএস, স্ট্যান্ডার্ড, এফএফকেএম |
| A5E01163680 |
কিট, ক্যাবল ইউনিটের জন্য সেন্সর, পিপিএস, ডিজিটাল, এফএফকেএম |
| A5E01163681 |
কিট, ক্যাবল ইউনিটের জন্য সেন্সর, পিভিডিএফ, স্ট্যান্ডার্ড, এফকেএম |
| A5E01163682 |
কিট, ক্যাবল ইউনিটের জন্য সেন্সর, পিভিডিএফ, ডিজিটাল, এফকেএম |
| A5E01163683 |
কিট, ক্যাবল ইউনিটের জন্য সেন্সর, পিভিডিএফ, স্ট্যান্ডার্ড, এফএফকেএম |
| A5E01163684 |
কিট, ক্যাবল ইউনিটের জন্য সেন্সর, পিভিডিএফ, ডিজিটাল, এফএফকেএম |
| A5E01163685 |
316L স্টেইনলেস স্টীল মনিটরিং ক্রেট |
| A5E01163686 |
রিপেয়ার, PROFIBUS সংযোগকারী, শুধুমাত্র IP65 সংস্করণ |
| A5E03251681 |
কিট, CLS200 স্ট্যান্ডার্ড, ট্রান্সমিটার |
