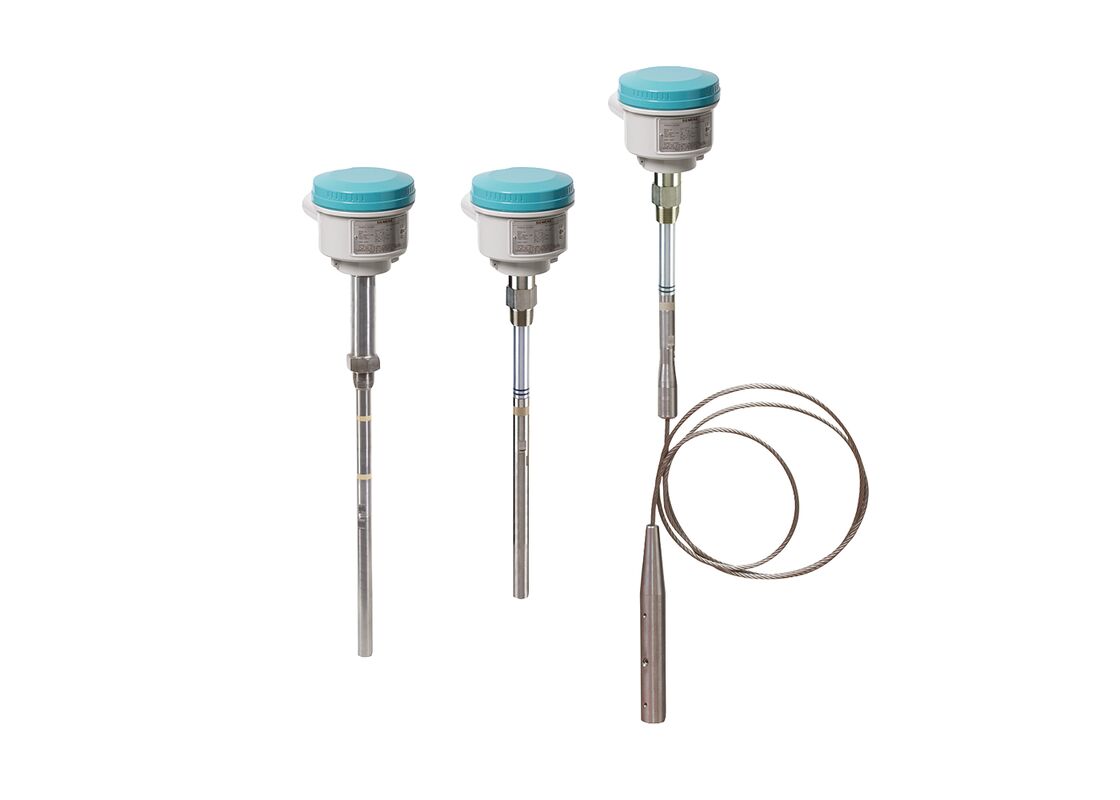

Pointek CLS300 - স্ট্যান্ডার্ড
Pointek CLS300 (স্ট্যান্ডার্ড সংস্করণ) হল একটি বিপরীত ফ্রিকোয়েন্সি শিফট ক্যাপাসিট্যান্স লেভেল এবং উপাদান সনাক্তকরণ সুইচ যা ঐচ্ছিকভাবে রড বা কেবল কনফিগারেশন অফার করে এবং কনফিগারযোগ্য আউটপুট প্রদান করে। কঠিন শিল্প পরিস্থিতিতে ব্যবহারের জন্য ডিজাইন করা হয়েছে, এটি উচ্চ চাপ এবং তাপমাত্রাতেও তরল, কঠিন পদার্থ, কাদা, ফেনা এবং ইন্টারফেস নির্ভরযোগ্যভাবে সনাক্ত করে। এর উন্নত টিউনিং ক্ষমতা প্রোবের উপর উপাদান জমা হওয়াকে কার্যকরভাবে ক্ষতিপূরণ করে।
পণ্য প্রকারভেদ
7ML5650-.....-....
CLS300, স্ট্যান্ডার্ড, রড সংস্করণ, থ্রেড/ফ্ল্যাঞ্জ |
7ML5651-.....-....
CLS300, এনালগ, কেবল সংস্করণ, থ্রেড/ফ্ল্যাঞ্জ |
7ML5652-.....-....
CLS300, এনালগ, উচ্চ তাপমাত্রা রড, থ্রেড/ফ্ল্যাঞ্জ |
সম্পর্কিত পণ্য ও আনুষাঙ্গিক
| অংশ সংখ্যা |
বর্ণনা |
| 7ML1830-1AP | ইজি এইমার II, অ্যালুমিনিয়াম, ৩/৪ ইঞ্চি NPT এবং ১ ইঞ্চি গ্যালভানাইজড কাপলিং |
| 7ML1830-1AQ | ইজি এইমার II, অ্যালুমিনিয়াম, ৩/৪ ইঞ্চি NPT এবং ৩/৪ - ১ ইঞ্চি PVC কাপলিং |
| 7ML1830-1JA | কেবল গ্ল্যান্ড, ১/২" NPT, সাধারণ ব্যবহারের জন্য DIP |
| 7ML1830-1JB | কেবল গ্ল্যান্ড, ১/২" NPT, বিস্ফোরণ প্রতিরোধী |
| 7ML1830-1JC | M20 x 1.5 কেবল গ্ল্যান্ড (সাধারণ ব্যবহার এবং ধুলো বিস্ফোরণ সুরক্ষা) |
| 7ML1830-1JD | কেবল গ্ল্যান্ড, M20 x 1.5 HF, (EP) |
| 7ML1830-1JE | টেস্ট ম্যাগনেট |
| 7ML1830-1JF | অ্যাম্প্লিফায়ার / পাওয়ার সাপ্লাই ডিজিটাল সংস্করণ |
| 7ML1830-1JK | CLS 200 এর জন্য LCD ডিসপ্লে, ডিজিটাল |
| A5E01163688 | কিট, 316L স্টেইনলেস স্টিল কেবল এক্সটেনশন, ১ মিটার, CLS300/LC300 |
| A5E01163689 | কিট, 316L স্টেইনলেস স্টিল কেবল এক্সটেনশন, ৩ মিটার, CLS300/LC300 |
| A5E01163690 | কিট, 316L স্টেইনলেস স্টিল কেবল এক্সটেনশন, ৫ মিটার, CLS300/LC300 |
| A5E01163691 | কিট, 316L স্টেইনলেস স্টিল কেবল এক্সটেনশন, ১০ মিটার, CLS300/LC300 |
| A5E01163693 | কিট, 316L স্টেইনলেস স্টিল কেবল এক্সটেনশন, ১৫ মিটার, CLS300/LC300 |
| A5E01163695 | কিট, 316L স্টেইনলেস স্টিল কেবল এক্সটেনশন, ২০ মিটার, CLS300/LC300 |
| A5E01163698 | কিট, 316 স্টেইনলেস স্টিল PFA কেবল এক্সটেনশন, ৩ মিটার, CLS300 |
| A5E01163699 | কিট, 316 স্টেইনলেস স্টিল PFA কেবল এক্সটেনশন, ৫ মিটার, CLS300 |
| A5E01163700 | কিট, 316 স্টেইনলেস স্টিল PFA কেবল এক্সটেনশন, ১০ মিটার, CLS300 |
| A5E01163701 | কিট, 316 স্টেইনলেস স্টিল PFA কেবল এক্সটেনশন, ১৫ মিটার, CLS300 |
| A5E01163702 | কিট, 316 স্টেইনলেস স্টিল PFA কেবল এক্সটেনশন, ২০ মিটার, CLS300 |
| A5E01163719 | কিট, 316L স্টেইনলেস স্টিল রড ১৮০ মিমি (৭.০৯") |
| A5E01163720 | কিট, 316L স্টেইনলেস স্টিল রড ৩৩০ মিমি (১২.৯৯") |
| A5E01163721 | কিট, 316L স্টেইনলেস স্টিল রড ৫৮০ মিমি (২২.৮৩") |
| A5E01163722 | কিট, 316L স্টেইনলেস স্টিল রড ৮৩০ মিমি (৩২.৬৮") |
| A5E01163723 | ড্রাইভার সহ প্রতিস্থাপনযোগ্য ইলেকট্রনিক্স, CLS300 স্ট্যান্ডার্ড। রড বা কেবল সংস্করণের সাথে ব্যবহারের জন্য, যার সর্বোচ্চ দৈর্ঘ্য ৫ মিটার |
প্রধান সুবিধা
- অ্যাক্টিভ-শিল্ড প্রযুক্তি নিশ্চিত করে যে উপাদান জমা হওয়া বা সক্রিয় শিল্ড বিভাগে অগ্রভাগের হস্তক্ষেপের কারণে পরিমাপের নির্ভুলতার কোনও ক্ষতি হয় না
- কঠিন রড নির্মাণ অত্যন্ত ক্ষয়কারী পরিস্থিতিতে ব্যতিক্রমী কর্মক্ষমতা প্রদান করে
- অ্যাডজাস্টমেন্ট কন্ট্রোল, আউটপুট স্ট্যাটাস এবং পাওয়ার মনিটরিংয়ের জন্য তিনটি LED সূচক
- উচ্চ-তাপমাত্রা সংস্করণ যা 400 °C (752 °F) পর্যন্ত কাজ করতে সক্ষম
অ্যাপ্লিকেশন
Pointek CLS300 স্ট্যান্ডার্ড সংস্করণে তিনটি LED সূচক রয়েছে এবং এতে মৌলিক রিলে এবং সলিড-স্টেট সুইচ অ্যালার্ম রয়েছে। এর শক্তিশালী নকশা এটিকে ভারী কঠিন পদার্থের প্রয়োগের জন্য বিশেষভাবে উপযুক্ত করে তোলে, যেমন খনি শিল্পে পাওয়া যায়। সম্পূর্ণরূপে আবদ্ধ ইলেকট্রনিক্স ঘনীভবন, ধুলো বা কম্পনের দ্বারা প্রভাবিত হয় না।
ভিজে যাওয়া উপাদানগুলি উচ্চ রাসায়নিক প্রতিরোধের জন্য একটি PFA শিল্ড সহ স্টেইনলেস স্টিল দিয়ে তৈরি করা হয়, যেখানে উচ্চ-তাপমাত্রা সংস্করণে সিরামিক এবং স্টেইনলেস স্টিল ব্যবহার করা হয়। ডিভাইসটি কম এবং উচ্চ উভয় ডাইইলেকট্রিক ধ্রুবক সহ উপকরণগুলি সঠিকভাবে সনাক্ত করে। অনন্য অ্যাক্টিভ শিল্ড প্রযুক্তি উপাদান জমা হওয়া বা বর্ধিত ইনস্টলেশন অগ্রভাগ থেকে হস্তক্ষেপকে কার্যকরভাবে দমন করে।
Pointek CLS300-এর মডুলার ডিজাইন তাপমাত্রা এবং চাপের জন্য নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তা মেটাতে ব্যাপক কনফিগারেশন বিকল্প, প্রক্রিয়া সংযোগ, এক্সটেনশন এবং অনুমোদন প্রদান করে। এই ডিজাইনটি অর্ডারিং প্রক্রিয়াকে সহজ করে এবং ইনভেন্টরি চাহিদা কমায়। উপলব্ধ প্রোব কনফিগারেশনগুলির মধ্যে রড এবং কেবল উভয় সংস্করণ অন্তর্ভুক্ত রয়েছে।
প্রাথমিক অ্যাপ্লিকেশন:
- তরল এবং কাদা
- বাল্ক কঠিন পদার্থ
- উচ্চ চাপ এবং তাপমাত্রা পরিবেশ
- বিপজ্জনক এলাকা
- মিলিং এবং খনির অ্যাপ্লিকেশন
কনফিগারেশন
প্রযুক্তিগত বৈশিষ্ট্য
অপারেশন মোড
বিপরীত ফ্রিকোয়েন্সি শিফট ক্যাপাসিটিভ লেভেল ডিটেকশন
ইনপুট
পরিমাপ করা পরিবর্তনশীল: পিকোফ্যারাডে (pF) পরিবর্তন
আউটপুট
রিলে আউটপুট:
• ১ SPDT ফর্ম C রিলে
• সর্বোচ্চ যোগাযোগের ভোল্টেজ: ৩০ V DC / ২৫০ V AC
• সর্বোচ্চ যোগাযোগের কারেন্ট: ৫ A (DC) / ৮ A (AC)
• সর্বোচ্চ সুইচিং ক্ষমতা: ১৫০ W (DC) / ২ ০০০ VA (AC)
• সময় বিলম্ব (চালু এবং/অথবা বন্ধ): ১ ... ৬০ s
সলিড-স্টেট আউটপুট
• আউটপুট: গ্যালভানিকভাবে বিচ্ছিন্ন
• সুরক্ষা: বিপরীত মেরুত্বের বিরুদ্ধে (দ্বিমেরু)
• সর্বোচ্চ সুইচিং ভোল্টেজ: ৩০ V (DC) / ৩০ V পিক (AC)
• সর্বোচ্চ লোড কারেন্ট: ৮২ mA
• ভোল্টেজ ড্রপ:< ১ V, সাধারণত ৫০ mA-এ
• সময় বিলম্ব (সুইচিং-এর আগে বা পরে): ১ ... ৬০ s
সঠিকতা
রেজোলিউশন:
• সর্বনিম্ন সংবেদনশীলতা (pF): প্রকৃত ক্যাপাসিট্যান্সের ১ % পরিবর্তন
• সর্বোচ্চ তাপমাত্রা ত্রুটি: প্রকৃত ক্যাপাসিট্যান্স মানের ০.২ %
ইনস্টলেশন শর্তাবলী
অবস্থান: ইনডোর/আউটডোর
আশেপাশের অবস্থা
• পরিবেষ্টিত তাপমাত্রা: -৪০ ... +৮৫ °C (‑৪০ ... +১৮৫ °F)
• স্টোরেজ তাপমাত্রা: ‑৪০ ... +৮৫ °C (‑৪০ ... +১৮৫ °F)
মাঝারি অবস্থা
• অ্যাপ্লিকেশন: তরল, বাল্ক কঠিন পদার্থ, কাদা এবং ইন্টারফেস, এবং সান্দ্র উপকরণ
• আপেক্ষিক ডাইইলেকট্রিক ধ্রুবক εr: সর্বনিম্ন ১.৫
• প্রক্রিয়া তাপমাত্রা:
- রড/কেবল সংস্করণ: -৪০ ... +২০০ °C (-৪০ ... +৩৯২ °F)
- উচ্চ-তাপমাত্রা সংস্করণ: -৪০ ... +৪০০ °C (-৪০ ... +৭৫২ °F)
• প্রক্রিয়া চাপ: -১ ... +৩৫ বার g (-১৪.৬ ... +৫১১ psi g)
নকশা
• উপাদান (ঘের): গ্যাসকেট সহ পাউডার-লেপযুক্ত অ্যালুমিনিয়াম
• সুরক্ষার মাত্রা: স্ট্যান্ডার্ড: টাইপ ৪/NEMA ৪/IP65
ঐচ্ছিক: টাইপ ৪/NEMA ৪/IP68
• কেবল ইনলেট: ২ x M20 x ১.৫ থ্রেড (বিকল্প: ২ x ½" NPT নালী প্রবেশপথ সহ ১টি প্লাগ করা প্রবেশপথ)
নিয়ন্ত্রণ এবং ডিসপ্লে
• ডিসপ্লে: ৩টি LED, প্রোবের অবস্থা, আউটপুট স্ট্যাটাস এবং পাওয়ার সাপ্লাইয়ের জন্য
• পটেনশিওমিটার: সময় বিলম্ব এবং সংবেদনশীলতার জন্য ২টি পটেনশিওমিটার
• সুইচ: বিলম্ব চালু/বন্ধ, ফেইল-সেফ উচ্চ/নিম্ন, সময় বিলম্ব পরীক্ষা/সমন্বয়, উচ্চ/নিম্ন সংবেদনশীলতা, বিলম্ব সেটিংস পরীক্ষা করার জন্য ৫টি DIP সুইচ
পাওয়ার সাপ্লাই
• সরবরাহ: ১২ ... ২৫০ V AC/DC, ০ ... ৬০ Hz, গ্যালভানিকভাবে বিচ্ছিন্ন, ২ W
সার্টিফিকেট এবং অনুমোদন
• সাধারণ ব্যবহারের জন্য: CSA, FM, CE, UKCA, RCM
• IS প্রোব সহ শিখা-প্রমাণ ঘের: ATEX II 1/2 G Ex ia/db [ia Ga] IIC TX Ga/Gb, ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db UKEX II 1/2 G Ex ia/db [ia Ga] IIC TX Ga/Gb, UKEX ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db
• IS প্রোব সহ ডাস্ট ইগনিশন প্রুফ: ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db UKEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db CSA/FM ক্লাস II, বিভাগ ১, গ্রুপ E, F, G CSA/FM ক্লাস III T4
• IS প্রোব সহ বিস্ফোরণ প্রমাণ ঘের: CSA/FM ক্লাস I, বিভাগ ১, গ্রুপ A, B, C, D CSA/FM ক্লাস II, বিভাগ ১, গ্রুপ E, F, G CSA/FM ক্লাস III T4
• মেরিন: লয়েডস রেজিস্টার অফ শিপিং, বিভাগ ENV1, ENV2, এবং ENV5
• ওভারফিল সুরক্ষা: WHG (জার্মানি) VLAREM II (বেলজিয়াম)
• অন্যান্য: প্যাটার্ন অনুমোদন (চীন)
