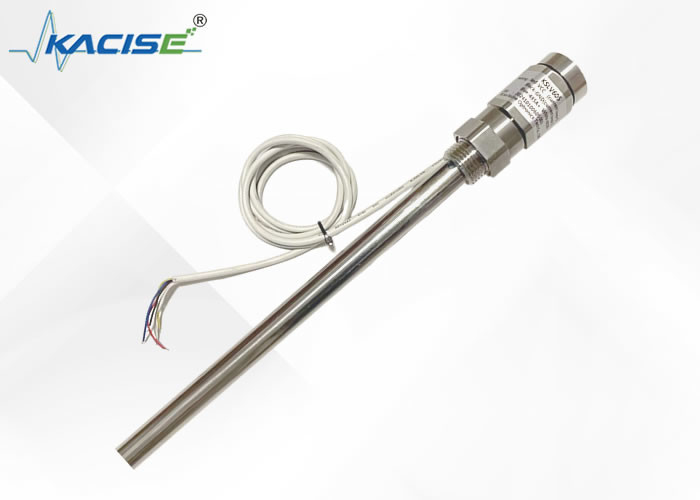

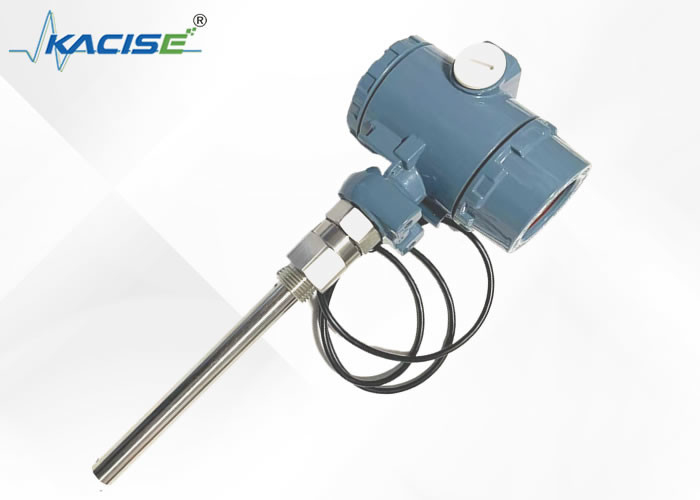

1 সাধারণ বর্ণনা
ক্যাপাসিটিভ ইন্টেলিজেন্ট লিকুইড লেভেল সেন্সর একটি তরল স্তর (উপাদান স্তর) ট্রান্সমিটার যা তরল, তেল, শক্ত, ইন্টারফেস এবং পরিমাপের জন্য ব্যবহার করা যেতে পারে। কোন চলন্ত অংশ নেই,নির্ভরযোগ্যতা ব্যাপকভাবে উন্নত, এটি জলীয় বাষ্প, ধুলো বা ঘনীভবন দ্বারা প্রভাবিত হয় না এবং স্থিতিশীল এবং নির্ভরযোগ্য দীর্ঘমেয়াদী অপারেশন, উচ্চ সংবেদনশীলতা, ভাল রৈখিকতা, উচ্চ তাপমাত্রা প্রতিরোধের সুবিধা আছে,উচ্চ চাপ প্রতিরোধের, ইত্যাদি বুদ্ধিমান তরল স্তর মিটার একটি দুই-ক্যার (লুপ চালিত) 4 ~ 20mADC পরিমাপ সংকেত, সহজ সামঞ্জস্য, বেতার সংক্রমণ, 485 সংক্রমণ, ইত্যাদি ব্যাপকভাবে পেট্রোলিয়াম ব্যবহার করা যেতে পারে,রাসায়নিক, ধাতুবিদ্যা, বিদ্যুৎ শক্তি, কাগজ, ফার্মাসিউটিক্যাল এবং অন্যান্য ক্ষেত্রে।
2বৈশিষ্ট্য
■মডবাস প্রোটোকল সংহত করা সহজ।
■ সরল কাঠামো কোন চলনশীল বা নমনীয় উপাদান ছাড়া, তাই এটি উচ্চ নির্ভরযোগ্যতা এবং ন্যূনতম রক্ষণাবেক্ষণ আছে।মাঝারি এবং ছোট রক্ষণাবেক্ষণ.
■বিভিন্ন সিস্টেম কনফিগারেশনের জন্য বিভিন্ন সিগন্যাল আউটপুট সুবিধাজনক।
■উচ্চ তাপমাত্রা এবং উচ্চ চাপের পাত্রে স্তর পরিমাপের জন্য উপযুক্ত এবং পরিমাপ করা মানটি তাপমাত্রা দ্বারা প্রভাবিত হয় না, পরিমাপ করা তরলটির নির্দিষ্ট ওজন,এবং পাত্রে আকৃতি এবং চাপ.
■এটি বিশেষ করে শক্তিশালী ক্ষয়কারী তরল যেমন অ্যাসিড এবং ক্ষারীয়ের পরিমাপের জন্য উপযুক্ত।
■অত্যধিক বর্তমান, অতিরিক্ত ভোল্টেজ এবং পাওয়ার সাপ্লাই পোলারিটি সুরক্ষা।
■ওয়্যারলেস লেভেল সেন্সর ওয়্যারলেস রিমোট ট্রান্সমিশন ফাংশন আছে।
■কোনও মাধ্যম পরিমাপ করতে পারে।
3 স্পেসিফিকেশন
● সনাক্তকরণ ব্যাসার্ধঃ 0.1-30 মিটার
●ক্যাপাসিট্যান্স পরিমাপ পরিসীমাঃ 10PF ₹ 500PF
●নির্ভুলতাঃ ০.১ শ্রেণী, ০.২ শ্রেণী, ০.৫ শ্রেণী, ১ শ্রেণী
● চাপের পরিসীমাঃ -0.1MPa32MPa
●সোন্ডের তাপমাত্রা প্রতিরোধেরঃ -50~250°C
● পরিবেষ্টিত তাপমাত্রাঃ -৪০-৮৫° সেলসিয়াস
●সংরক্ষণের তাপমাত্রাঃ -৫৫°C+১২৫°C
●আউটপুট সিগন্যালঃ ৪২০ এমএ, ৪৮৫ যোগাযোগ ইত্যাদি।
●ওয়্যারলেস আউটপুট লেভেল সেন্সরের যোগাযোগের দূরত্ব 200 মিটারেরও কম এবং পাওয়ার সাপ্লাই ভোল্টেজ 3.3-36V (বিকল্প ব্যাটারি পাওয়ার সাপ্লাই)
●পাওয়ার সাপ্লাই ভোল্টেজঃ ৫৩৬ ভি ডিসি
● লেভেল সেন্সর উপাদানঃ 316 স্টেইনলেস স্টীল, 1Gr18Ni19Ti বা PTFE
●দীর্ঘমেয়াদী স্থিতিশীলতাঃ ≤0.1%FS/বছর,
● তাপমাত্রা ড্রিফটঃ ≤0.01%FS/ °C (রেঞ্জের মধ্যে 0 ̊70 °C)
●বিস্ফোরণ প্রতিরোধী গ্রেডঃ ExibIICT6
●প্রতিরক্ষা স্তরঃ আইপি৬৭

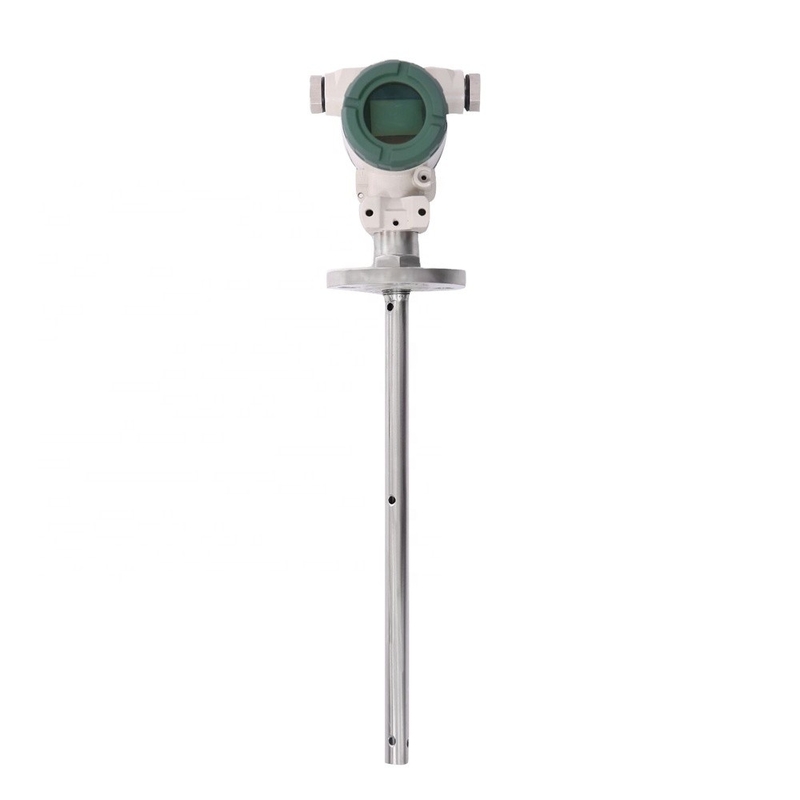

4 কাঠামো
ক্যাপাসিটিভ তরল স্তর সেন্সরগুলির বিভিন্ন অ্যাপ্লিকেশন অনুষ্ঠান এবং পরামিতিগুলির কারণে বিভিন্ন কাঠামো রয়েছে তবে সাধারণভাবে এর মূল কাঠামোটি মোটামুটিভাবে দুটি অংশে বিভক্ত করা যেতে পারে,অর্থাৎ সেন্সর অংশ এবং ট্রান্সমিটার অংশযেমন ছবিতে দেখা যাচ্ছে:
ছবিতে একটি সেন্সর দেখায়, যা সরাসরি কনটেইনার সরঞ্জাম বা পরিমাপ probes
মিটার টিউবের পরিমাপ মাধ্যম
চিত্র B এবং C হল তরল স্তর পরিমাপ এবং নিয়ন্ত্রণ যন্ত্রের গ্যাস ফেজ এবং তরল ফেজ সংযোগ ফ্ল্যাঞ্জ, যা সরঞ্জামের ফ্ল্যাঞ্জ সংযোগের জন্য ব্যবহৃত হয়,এবং সরঞ্জাম মধ্যে তরল এবং চাপ পরিমাপ সিলিন্ডার থেকে টানা হয়.
চিত্র D তে তরল স্তর পরিমাপ এবং নিয়ন্ত্রণ যন্ত্রের পরিমাপ সিলিন্ডার দেখানো হয়েছে, যা সেন্সর ইলেক্ট্রোডের সাথে একটি ক্যাপাসিটেন্স গঠন করতে পারে।
চিত্র E-তে প্রদর্শিত হল নিকাশী ফ্ল্যাঞ্জ, যা নিয়মিতভাবে তরল স্তর পরিমাপ এবং নিয়ন্ত্রণ যন্ত্রের বাইরে ময়লা নিষ্কাশন করতে পারে,তরল স্তর পরিমাপ এবং নিয়ন্ত্রণ যন্ত্রের পরিমাপ টিউব ভিতরে পরিষ্কার রাখা, এবং সেন্সরকে ময়লা থেকে রক্ষা করুন।
F ছবিতে প্রদর্শিত হয় ট্রান্সমিটার, যা ক্যাপাসিটেন্স থেকে স্ট্যান্ডার্ড বর্তমান সিগন্যালে রূপান্তর ডিভাইস,এবং পুরো তরল স্তর পরিমাপ এবং নিয়ন্ত্রণ যন্ত্রের কেন্দ্রীয় অংশএর প্রধান কাজ হল সেন্সর দ্বারা প্রেরিত তরল স্তরের পরিবর্তনের কারণে ক্যাপাসিট্যান্স পরিবর্তনের বৃদ্ধি গ্রহণ করা এবং তারপরে রূপান্তর করার পরে, এটি 4-20mADC স্ট্যান্ডার্ড বর্তমান সংকেত আউটপুট করে।এই ট্রান্সমিটার সামরিক ইন্টিগ্রেটেড ডিভাইস গ্রহণ করে, কম শক্তি খরচ, উচ্চ তাপমাত্রা প্রতিরোধের, শক্তিশালী নির্ভরযোগ্যতা, এবং অন্তর্নিহিত নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।
দ্রষ্টব্যঃ ট্রান্সমিটার এবং পরিমাপ টিউব এর মধ্যে একটি সিলিং অংশ রয়েছে, যা বেশ কয়েকটি সিল দিয়ে গঠিত।যা নিশ্চিত করতে পারে যে পরিমাপ মাধ্যম সেন্সরের সংস্পর্শে রয়েছে কিন্তু ফাঁস হবে নাএই অংশটি একটি গুরুত্বপূর্ণ সিলিং অংশ, দুর্ঘটনা এড়াতে প্রস্তুতকারকের সম্মতি ছাড়া এটি disassemble না দয়া করে।
