ডপলার সেন্সর ভিত্তিক পাইপ নেটওয়ার্ক ফ্লোমিটার

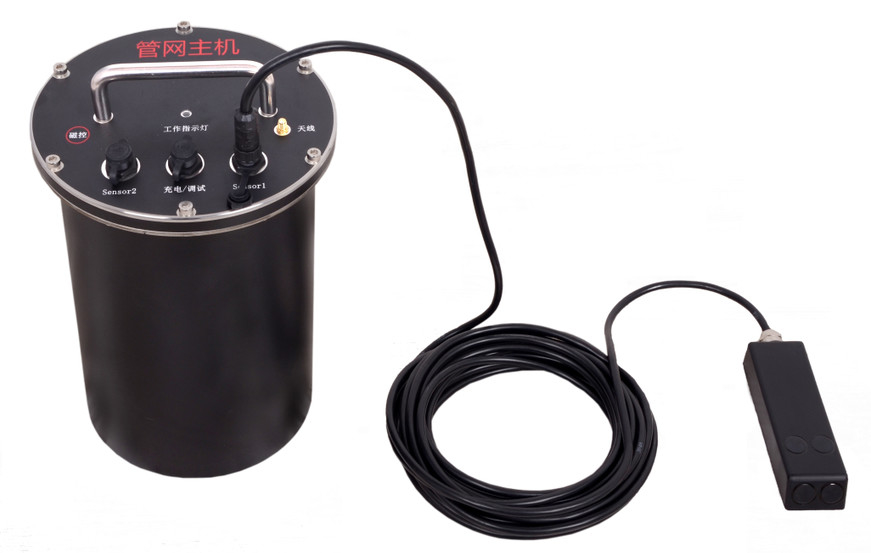

পাইপ নেটওয়ার্ক ফ্লো মিটার মূলত নিকাশী পাইপ নেটওয়ার্ক এবং বৃষ্টির জল পাইপ নেটওয়ার্কের জলবিদ্যুৎ পরামিতি পর্যবেক্ষণের জন্য ব্যবহৃত হয় এবং এটি সৌর শক্তি এবং নেটওয়ার্ক পাওয়ার সরবরাহের জন্য সুবিধাজনক নয়,এবং ডাটা ক্লাউড প্ল্যাটফর্মে প্রেরণ করা প্রয়োজনপাইপ নেটওয়ার্কের হোস্ট বড় ক্ষমতা ব্যাটারি, ডিটিইউ এবং কম শক্তি পরিচালনার সার্কিট সরবরাহ করে।

বৈশিষ্ট্য

(১) সাপোর্ট ফ্লো রেট, তাত্ক্ষণিক প্রবাহ, সমৃদ্ধ প্রবাহ, তরল স্তর, তাপমাত্রা

(২) পানির গুণমানের পরামিতিগুলি কাস্টমাইজ করা যায়

(3) সংগ্রহ এবং রিপোর্টিং সময় সামঞ্জস্য করা যেতে পারে

(৪) ২ বছরের বেশি সময় ধরে অবিচ্ছিন্ন কাজ

(৫) ইনস্টলেশন এবং নির্মাণের পরিমাণ কম

(৬) মাল্টি-চ্যানেল সেন্সর সংযোগ

(৭) উচ্চ ক্ষমতাসম্পন্ন একবার ব্যবহারযোগ্য ব্যাটারি

1.পণ্যের বর্ণনা

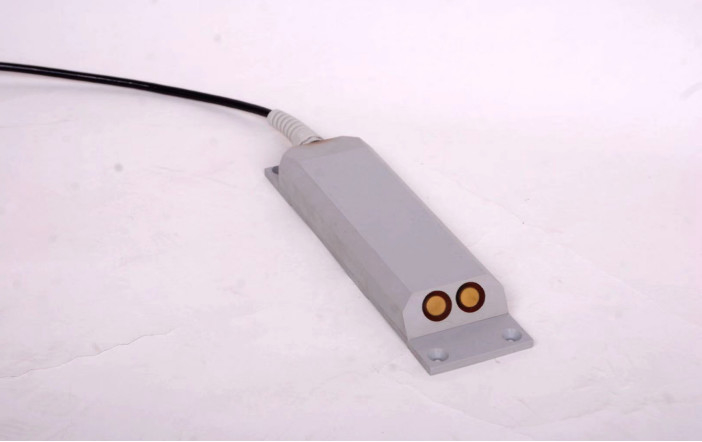

পণ্যটি অতিস্বনক ডপলার প্রভাবের নীতি অনুসারে প্রবাহের হার পরিমাপ করে এবং চাপ সেন্সরের মাধ্যমে জল স্তর এবং তাপমাত্রা পরিমাপ করতে পারে।যা কার্যকরভাবে জলরোধী এবং সিল করতে পারে.

◆ হ্যান্ডহেল্ড কম্পিউটারের সাথে যোগাযোগের জন্য মোডবাস যোগাযোগ প্রোটোকল এবং আরএস ৪৮৫ বাস ব্যবহার করা হয়।

◆ পানির নিচে সেন্সর ডিভাইসটি ইনস্টল করা সহজ। ধাতব বেস ফিক্সড ডিভাইস সহ, সহজ ইনস্টলেশন।

◆ সমস্ত যন্ত্রপাতি ইলেকট্রনিক নকশা গ্রহণ করে, উচ্চ ভোল্টেজ পাওয়ার সাপ্লাই, কম শক্তি খরচ, কোন যান্ত্রিক অংশ নেই। এটি সঠিক পরিমাপ এবং স্থিতিশীলতা সুবিধা আছে,উচ্চ নির্ভরযোগ্যতা এবং শক্তিশালী বিরোধী হস্তক্ষেপ.

◆ বিভিন্ন প্রয়োগ। এটি বিভিন্ন জল পরিবেশে ব্যবহার করা যেতে পারে, যেমন খাঁটি জল থেকে শুরু করে হলুদ নদীর পানি পর্যন্ত।

2. পিপণ্যের মূলনীতি

ডপলার ফ্লোমিটার নীতিঃ যখন অতিস্বনক উত্স এবং পর্যবেক্ষক আপেক্ষিক গতি করে, পর্যবেক্ষক দ্বারা প্রাপ্ত ফ্রিকোয়েন্সি অতিস্বনক উত্সের ফ্রিকোয়েন্সি থেকে আলাদা হবে।অতএব, অতিস্বনক ট্রান্সডুসার এর তুলনায় পানি সঙ্গে চলন্ত ছোট কণা এবং বুদবুদ এছাড়াও ট্রান্সডুসার এর গ্রহণ ফ্রিকোয়েন্সি পরিবর্তন হবে,এবং পানিতে স্থিরতা গতি বৃদ্ধি সঙ্গে বৃদ্ধিসুতরাং, ডপলার ফ্রিকোয়েন্সি শিফট পরিমাপ করা হয়, এবং ডপলার বর্তমান মিটার বিন্দুতে পানির প্রবাহের গতি পরিমাপ করা হয়।এটি প্রবাহ তথ্য পেতে চ্যানেলের ক্রস-সেকশন এলাকা দ্বারা গুণিত হয়.

কারণ ডপলার প্রবাহের পরিমাপ পানিতে শব্দ ছড়িয়ে পড়ার গতি ব্যবহার করে, এবং পানিতে শব্দ ছড়িয়ে পড়ার গতি পানির তাপমাত্রার সাথে ঘনিষ্ঠভাবে সম্পর্কিত,ডিভাইসে তাপমাত্রা পরিমাপের জন্য একটি অন্তর্নির্মিত তাপমাত্রা সেন্সর রয়েছে, এবং তারপর শব্দ গতি সংশোধন.

স্তর গভীরতা পরিমাপ একটি চাপ সেন্সর ব্যবহার করে প্রবাহ গতি সেন্সর অবস্থান এবং তরল স্তর মধ্যে দূরত্ব পরিমাপ করতে।

3. প্রোডাক্ট প্যারামিটার

3.১ পণ্যের বৈশিষ্ট্য

◆ পরিমাপের ধরন: বিন্দু গতি, তরল স্তর, তাপমাত্রা, প্রবাহের হার

◆ সুরক্ষা শ্রেণীঃ আইপি ৬৮

◆ পরিমাপ পদ্ধতিঃ অনলাইন

◆ পরিমাপের নীতিঃ অ্যাকোস্টিক ডপলার পদ্ধতি, গতি ক্ষেত্র পদ্ধতি

◆ বিদ্যুৎ সরবরাহঃ ব্যাটারি, সৌরশক্তি, নেটওয়ার্ক শক্তি

◆ আউটপুট সিগন্যালঃ মোডবাস আরএস ৪৮৫

◆ আউটপুট সিগন্যালের বিষয়বস্তুঃ বিন্দু গতি, তাত্ক্ষণিক প্রবাহ, সমষ্টিগত প্রবাহ, পানির স্তর, তাপমাত্রা

◆ আউটপুট সংকেত (বাহ্যিক শক্তি সরবরাহ): 4 ~ 20mA

◆ 4 ~ 20mA আউটপুট সংকেত সামগ্রীঃ তাত্ক্ষণিক প্রবাহ

◆ তরল পিএইচ প্রয়োজনীয়তাঃ পিএইচ 6 ~ 8

◆ প্রাকৃতিক পরিবেশে তরল চাপের প্রয়োজনীয়তা: ১ মানক বায়ুমণ্ডল

◆ অবিচ্ছিন্ন অপারেটিং শক্তি খরচঃ 12V * 65mA = 12V * 0.065A≈ 0.8W

3.২ পরিমাপ সূচক

3.৩ স্পেসিফিকেশন

4. এপ্রয়োগের মামলা
