KDF1000 Ultrasonic Doppler Flow Meter with RS485/ModBus Output Water depth range 0.02-10m

1.পরিচিতি

1.১ পরিমাপ নীতি

আল্ট্রাসোনিক ডপলার ফ্লোমিটার একটি হোস্ট যা RS485 এর মাধ্যমে আল্ট্রাসোনিক ডপলার ফ্লোমিটারের প্রবাহের গতি, জলের স্তর এবং তাপমাত্রা সংগ্রহ করে,এবং সাইটের প্রকৃত পরিস্থিতি অনুযায়ী বিভিন্ন চ্যানেল পরামিতি ইনপুটজল প্রবাহ এলাকা S (m2) চ্যানেল পরামিতি এবং সংগৃহীত জল স্তর H (m) ব্যবহার করে গণনা করা হয়,এবং তাত্ক্ষণিক প্রবাহ হার (Q=V*S) পানি প্রবাহ এলাকা এবং প্রবাহ গতি V (m/s) গুণ করে গণনা করা হয়, এবং সমষ্টিগত প্রবাহ হার সমষ্টিগত সময় দ্বারা প্রবাহ হার গুণিত দ্বারা গণনা করা হয়।

এর থেকে আমরা জানতে পারি: Q=V*S

তাত্ক্ষণিক প্রবাহ হার * সময় পার্থক্য = সমষ্টিগত প্রবাহ হার

1.২ রচনা

কেডিএফ 1000 সিরিজের ফ্লো মিটার এমন একটি পণ্য যা প্রাকৃতিক জল, চ্যানেল বা পাইপলাইনে জল গতি এবং প্রবাহ পরিমাপ করে।

ফ্লোমিটার দুটি অংশে বিভক্তঃ সেন্সর এবং হোস্ট, যা একটি তারের দ্বারা সংযুক্ত।

এটি খাল ও নদীতে পানির গতি এবং প্রবাহ পরিমাপ করতে পারে এবং সেন্সরের উপরের অংশের চেয়ে পানির মাত্রা ২০ সেন্টিমিটারের বেশি।

এটি পাইপ এবং কালভার্টে জল গতি এবং প্রবাহ পরিমাপ করতে পারে। পানির স্তর সেন্সরের শীর্ষ অংশের চেয়ে 20 সেন্টিমিটারের বেশি হতে হবে এবং পাইপের অভ্যন্তরীণ ব্যাস ≥ 500 মিমি হতে হবে।

2. টেকনিক্যাল স্পেসিফিকেশন

3. মাত্রা

3.১ পণ্যের ছবি

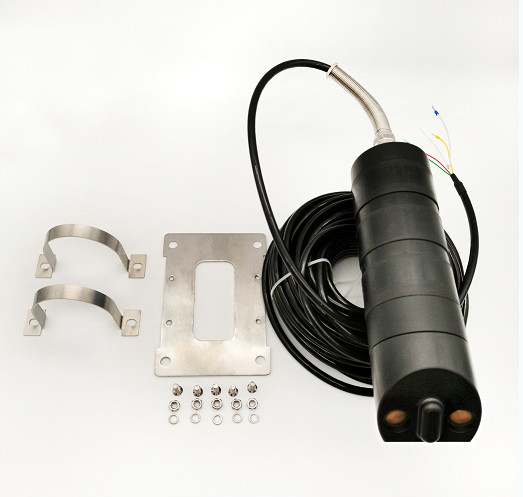

সেন্সরের শারীরিক ছবি (সমস্ত আনুষাঙ্গিক সহ)

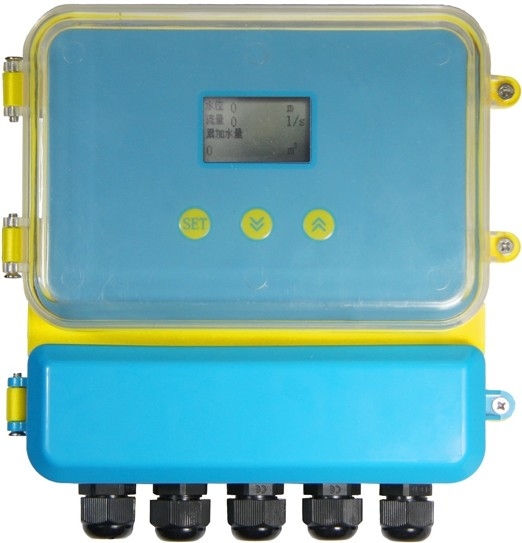

আল্ট্রাসোনিক ডপলার ফ্লোমিটার (হোস্ট) শারীরিক ছবি

3.২ কাঠামোর আকার

4ইনস্টলেশনের নির্দেশাবলী

4.1 সমাবেশের চিত্র

কারখানার আনুষাঙ্গিকগুলিতে চারটি ফিক্সিং প্লেট রয়েছে। অনুগ্রহ করে চিত্রটি দেখুন। ফিক্সিংয়ের পরে, এটি যন্ত্র বাক্স বা কাঠের বোর্ডে ইনস্টল করা যেতে পারে।

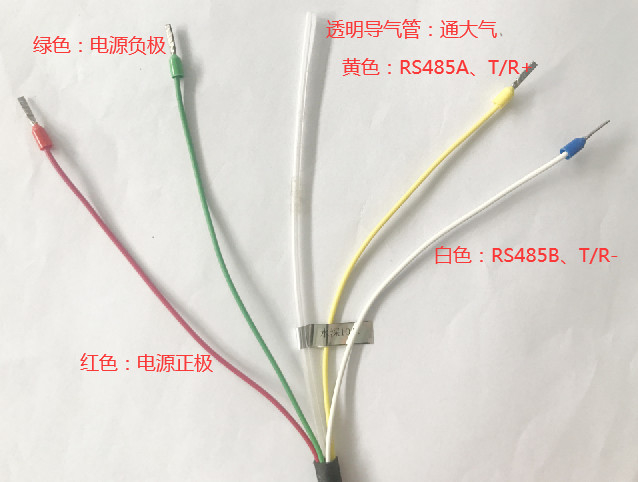

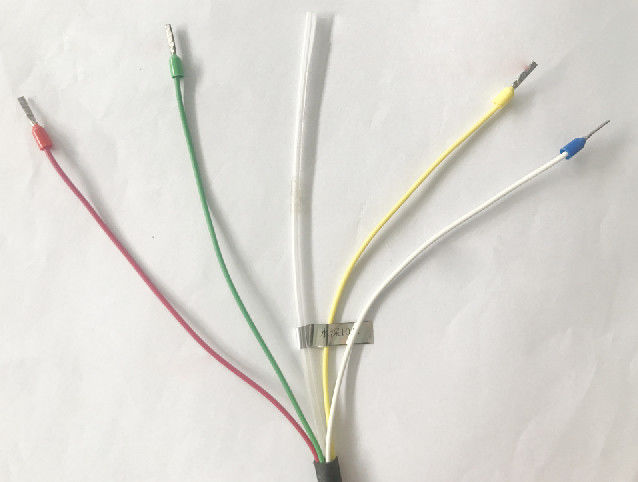

4.২ ওয়্যারিং

আল্ট্রাসোনিক ডপলার ফ্লোমিটার এবং হোস্ট সংযোগ ডায়াগ্রাম
