1.উপস্থাপনা
1.১ পরিমাপ নীতি
আল্ট্রাসোনিক ডপলার ফ্লোমিটার একটি হোস্ট যা RS485 এর মাধ্যমে আল্ট্রাসোনিক ডপলার ফ্লোমিটারের প্রবাহের গতি, জলের স্তর এবং তাপমাত্রা সংগ্রহ করে,এবং সাইটের প্রকৃত পরিস্থিতি অনুযায়ী বিভিন্ন চ্যানেল পরামিতি ইনপুটজল প্রবাহ এলাকা S (m2) চ্যানেল পরামিতি এবং সংগৃহীত জল স্তর H (m) ব্যবহার করে গণনা করা হয়,এবং তাত্ক্ষণিক প্রবাহ হার (Q=V*S) পানি প্রবাহ এলাকা এবং প্রবাহ গতি V (m/s) গুণ করে গণনা করা হয়, এবং সমষ্টিগত প্রবাহ হার সমষ্টিগত সময় দ্বারা প্রবাহ হার গুণিত দ্বারা গণনা করা হয়।
এর থেকে আমরা জানতে পারি: Q=V*S
তাত্ক্ষণিক প্রবাহ হার * সময় পার্থক্য = সমষ্টিগত প্রবাহ হার
1.২ রচনা
কেডিএফ 1000 সিরিজের ফ্লো মিটার এমন একটি পণ্য যা প্রাকৃতিক জল, চ্যানেল বা পাইপলাইনে জল গতি এবং প্রবাহ পরিমাপ করে।
ফ্লোমিটার দুটি অংশে বিভক্তঃ সেন্সর এবং হোস্ট, যা একটি তারের দ্বারা সংযুক্ত।
এটি খাল ও নদীতে পানির গতি এবং প্রবাহ পরিমাপ করতে পারে এবং সেন্সরের উপরের অংশের চেয়ে পানির মাত্রা ২০ সেন্টিমিটারের বেশি।
এটি পাইপ এবং কালভার্টে জল গতি এবং প্রবাহ পরিমাপ করতে পারে। পানির স্তর সেন্সরের শীর্ষ অংশের চেয়ে 20 সেন্টিমিটারের বেশি হতে হবে এবং পাইপের অভ্যন্তরীণ ব্যাস ≥ 500 মিমি হতে হবে।
2. টেকনিক্যাল স্পেসিফিকেশন
| পাওয়ার সাপ্লাই |
পাওয়ার সাপ্লাই রেঞ্জঃ ১০.৮ ভিডিসি-২৬.৪ ভিডিসি;
RS485 12V শক্তি খরচঃ 88mA±1mA (প্রায় 1.06W)
RS485 24V পাওয়ার খরচঃ 52mA±1mA (প্রায় 1.25W)
RS485 + 4 ¢ 20mA 12V শক্তি খরচঃ 110 mA ± 1mA (প্রায় 1.32W)
RS485+4 ¢ 20mA 24V শক্তি খরচঃ mA আউটপুট ছাড়া 24V শক্তি সরবরাহ
|
| আউটপুট বৈশিষ্ট্য |
RS485/ModBus স্ট্যান্ডার্ড প্রোটোকল; 4~20mA (ফ্যাক্টরি ডিফল্ট ছাড়া) |
| পরিমাপের পারফরম্যান্স |
প্রবাহ পরিসীমাঃ ১ লিটার/সেকেন্ড-৯৯৯৯.৯৯ মিটার/ঘন্টা;
পানির গভীরতা পরিসীমাঃ 0.02 ~ 3m, 0.02 ~ 10m (অর্ডার করার আগে সর্বোচ্চ পানির গভীরতা নিশ্চিত করুন);
ডিসপ্লে ইন্টারফেস 1: পানির স্তর, তাত্ক্ষণিক প্রবাহ, সমষ্টিগত প্রবাহ;
ডিসপ্লে ইন্টারফেস ২ঃ পানির স্তর, প্রবাহের হার, ক্রস-সেকশন এলাকা, তাপমাত্রা;
প্রবাহ রেজোলিউশনঃ ০.০০০১ লিটার/সেকেন্ড।
|
| শারীরিক বৈশিষ্ট্য |
স্প্লিট শেল উপাদানঃ এবিএস, সেন্সর উপাদানঃ পিওএম;
সেন্সর সুরক্ষা স্তরঃ IP68
ট্রান্সমিটার সুরক্ষা স্তরঃ IP65;
সেন্সরগুলির মধ্যে তারেরঃ বায়ু নল সহ 4-কোর সুরক্ষিত তারের, কারখানার ডিফল্ট দৈর্ঘ্য 10 মিটার, তারের ব্যাস 8 মিমি (অন্যান্য তারের দৈর্ঘ্য কাস্টমাইজ করা দরকার) ।
|
| কাজের পরিবেশ |
অপারেটিং তাপমাত্রাঃ ০৬০°সি (অন-ফ্রিজিং স্টেট);
সংরক্ষণের তাপমাত্রাঃ -২০-৮০°সি;
|
3. মাত্রা
3.১ পণ্যের ছবি

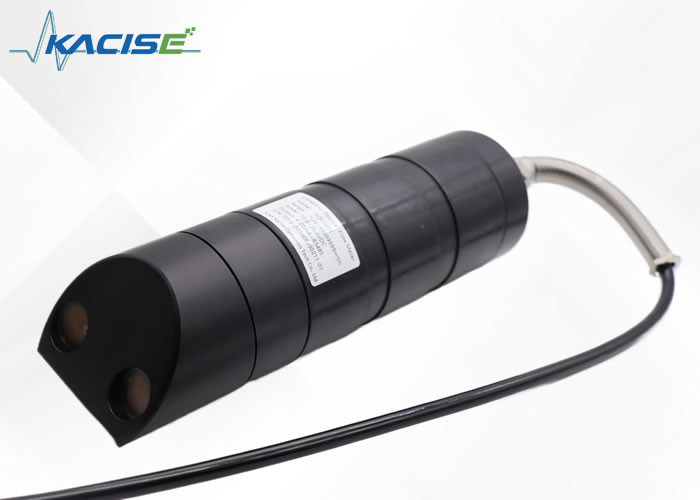

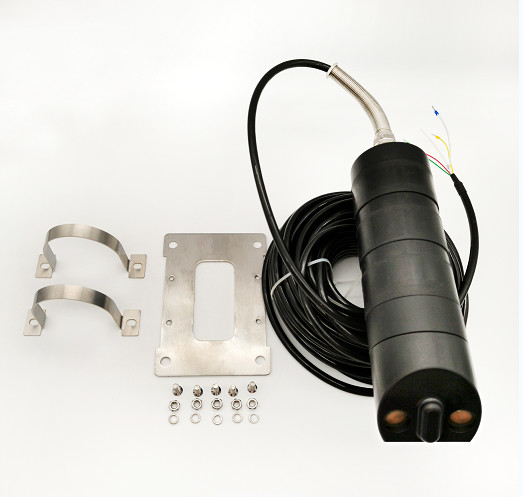

সেন্সরের শারীরিক ছবি (সমস্ত আনুষাঙ্গিক সহ)

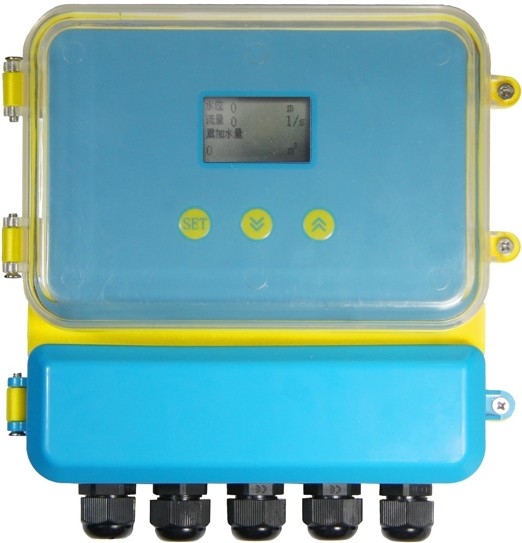

আল্ট্রাসোনিক ডপলার ফ্লোমিটার (হোস্ট) শারীরিক ছবি
3.২ কাঠামোর আকার
4ইনস্টলেশনের নির্দেশাবলী
4.1 সমাবেশের চিত্র
কারখানার আনুষাঙ্গিকগুলিতে চারটি ফিক্সিং প্লেট রয়েছে। অনুগ্রহ করে চিত্রটি দেখুন। ফিক্সিংয়ের পরে, এটি যন্ত্র বাক্স বা কাঠের বোর্ডে ইনস্টল করা যেতে পারে।
| আল্ট্রাসোনিক ডপলার ফ্লোমিটার কারখানার আনুষাঙ্গিক তালিকা |
| না। |
নাম |
মডেল/স্পেসিফিকেশন |
পরিমাণ |
| 1 |
আল্ট্রাসোনিক ডপলার ফ্লোমিটার হোস্ট |
|
1 |
| 2 |
আল্ট্রাসোনিক ডপলার ফ্লোমিটার সেন্সর |
|
1 |
| 3 |
(সেন্সর কারখানার আনুষাঙ্গিক সহ) |
|
1 |
| 4 |
মাউন্টিং বেস প্লেট |
এম৬*১৬ |
4 |
| 5 |
ফ্ল্যাট হেড মেশিনের স্ক্রু |
|
2 |
| 6 |
ক্ল্যাম্প |
|
4 |
| 7 |
মনিটরিং গ্যাসকেট |
এম৪*১২ |
4 |
| 8 |
ক্রস গোলাকার মাথা স্ব-ট্যাপিং স্ক্রু |
এম৪*২৫ |
4 |

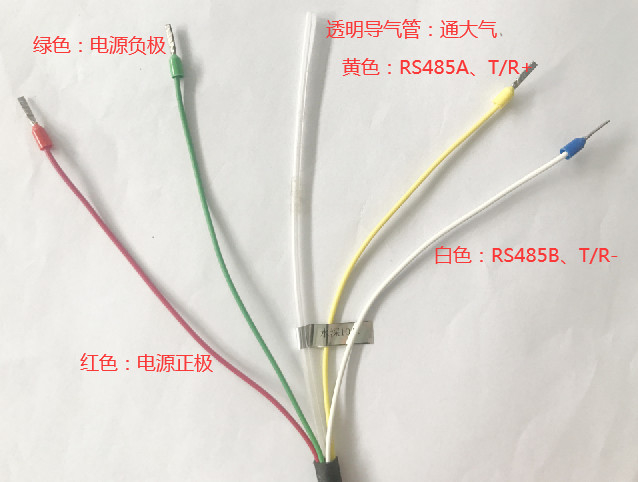

4.২ ওয়্যারিং
আল্ট্রাসোনিক ডপলার ফ্লোমিটার এবং হোস্ট সংযোগ ডায়াগ্রাম
5আবেদন
