KDF1300 অতিস্বনক ডপলার ফ্লোমিটার

1.পরিচিতি

আল্ট্রাসোনিক ডপলার ফ্লোমিটার ডপলার এফেক্ট ব্যবহার করে কাজ করে। একটি প্রোব একটি উচ্চতর কোণে আল্ট্রাসোনিক তরঙ্গের একটি বীম নির্গত করে। এই তরঙ্গগুলি তরল মাধ্যমে ভ্রমণ করেযা বুদবুদ বা কণার মত অশুচিতা ধারণ করতে পারে (যার গতি তরলের সাথে সমান বলে মনে করা হয়). যখন অতিস্বনক তরঙ্গগুলি এই অমেধ্যগুলিকে আঘাত করে, প্রতিফলিত তরঙ্গগুলি একটি ডপলার ফ্রিকোয়েন্সি শিফট (Δf) এর মধ্য দিয়ে যায়। এই ফ্রিকোয়েন্সি শিফট তরলটির গতির সাথে সরাসরি আনুপাতিক।ডপলার ফ্রিকোয়েন্সি শিফট পরিমাপ করে, তরল প্রবাহের গতি নির্ধারণ করা যেতে পারে।

2.টেকনিক্যাল স্পেসিফিকেশন

3. মাত্রা

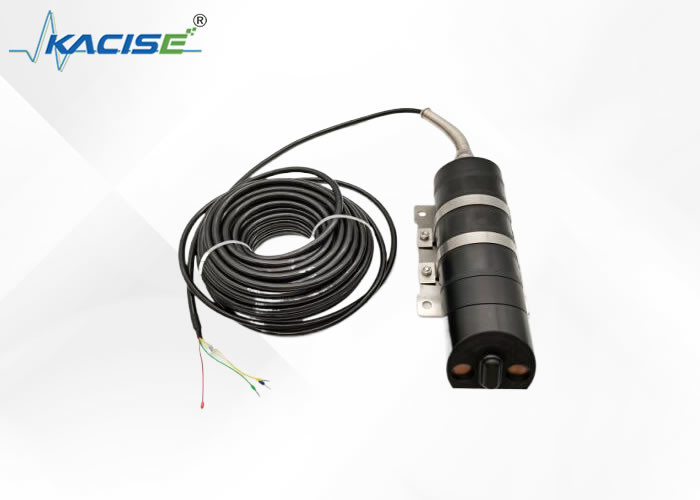

3.১ পণ্যের ছবি

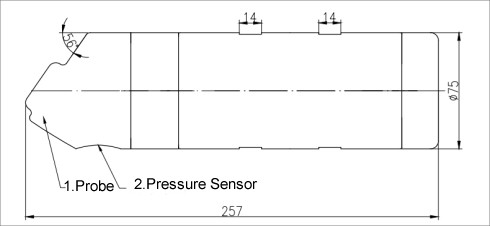

3.২ কাঠামোগত মাত্রা

4আবেদন

আল্ট্রাসোনিক ডপলার ফ্লোমিটার এমন একটি ডিভাইস যা পাইপ, চ্যানেল বা নদীতে পানির প্রবাহের হার পরিমাপ করে। এটি প্রধানত নিম্নলিখিত ক্ষেত্রে ব্যবহৃত হয়ঃ

• বন্যার দুর্যোগ পর্যবেক্ষণ
• নিকাশী স্রাব
• প্রাকৃতিক নদী
• পৌরসভা জল সরবরাহ ও নিষ্কাশন
• জল ক্ষতি/প্রবেশ পর্যবেক্ষণ
• সেচ প্রক্রিয়া পর্যবেক্ষণ
• প্রস্রবণ এবং জোয়ার গবেষণা
• মাছধরা/জল সংরক্ষণ
• উপকূলীয় ক্ষয় গবেষণা
• কালভার্ট প্রক্রিয়া পর্যবেক্ষণ
• সড়ক খালাস পর্যবেক্ষণ
• খাল প্রক্রিয়া গবেষণা
• নদী প্রক্রিয়া পর্যবেক্ষণ

5. ওয়্যারিং

পাওয়ার ক্যাবল:

পাওয়ার সাপ্লাইয়ের ইতিবাচক মেরুতে সংযুক্ত লাল তার (12V+ বা 24V+);

পাওয়ার সাপ্লাইয়ের নেগেটিভ পোলের সাথে সংযুক্ত সবুজ তার (12V- বা 24V-);

সিগন্যাল তার:

সাদা তার RS485A (T/R+) এর সাথে সংযুক্ত;

RS485B (T/R-) এ সংযুক্ত হলুদ তার;

স্বচ্ছ বায়ু নলঃ

※বায়ুমণ্ডলের সাথে অবাধে রাখা উচিত, এবং ইনস্টলেশন সময় সুরক্ষা মনোযোগ দিতে, বিশেষ করে যখন থ্রেডিং টিউবটি অতিক্রম করে, তখন জল প্রবেশের সম্ভাবনা এড়াতে থ্রেডিংয়ের আগে টেপ দিয়ে এটি রক্ষা করা প্রয়োজন।এটি পানির গভীরতার ত্রুটি এবং অন্যান্য ঘটনা সৃষ্টি করতে পারে.

স্বচ্ছ বায়ু নলটি ভাঁজ করা যাবে না এবং টিউবটি থ্রেড করার সময় বাঁকানো কোণটি <90° হতে পারে না।
