KUS-W50 পানির নিচে দূরত্ব সেন্সর বিপরীত মেরুতা সুরক্ষা এবং 0.6 মিটার অন্ধ এলাকা

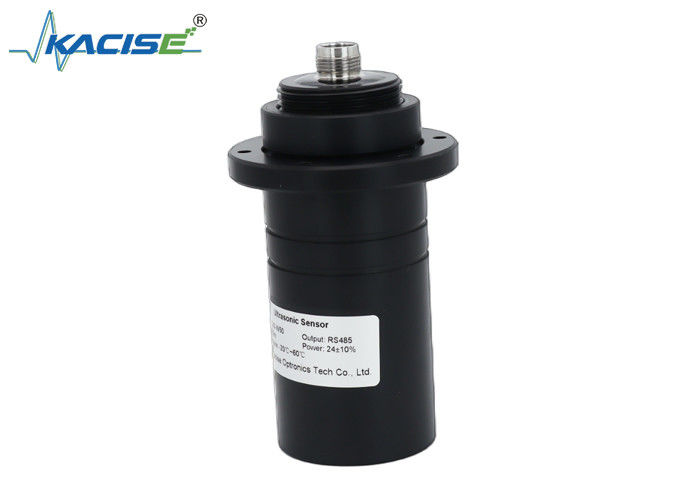

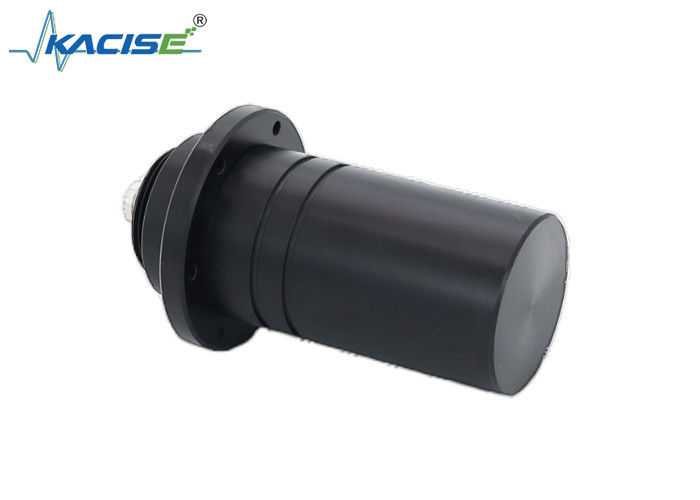

KUS-W50 পানির নিচে দূরত্ব সেন্সর

1.উপস্থাপনা

সিঙ্গল-রেজ অন্ডারওয়াটার আল্ট্রাসোনিক রেঞ্জিং সেন্সর একটি উচ্চ প্রতিক্রিয়া রেঞ্জিং সেন্সর যা এআরএম আর্কিটেকচারের উপর ভিত্তি করে ডিজাইন করা হয়েছে।

সেন্সরটিতে ডাটা পড়তে এবং অভ্যন্তরীণ পরামিতিগুলি কনফিগার করতে একটি অন্তর্নির্মিত RS485 চিপ রয়েছে।অভ্যন্তরীণ পরামিতি সেন্সর কর্মক্ষমতা সামঞ্জস্য এবং নির্দিষ্ট ফাংশন বাস্তবায়ন করতে ModBus-RTU প্রোটোকল মাধ্যমে সংশোধন করা যেতে পারে.

2পরিমাপের নীতি

দূরত্ব পরিমাপ প্রক্রিয়া চলাকালীন, অতিস্বনক সংকেতটি অতিস্বনক প্রোব দ্বারা নির্গত হয়, তরল বা অন্যান্য শক্ত মাধ্যম দ্বারা প্রতিফলিত হয় এবং তারপরে একই প্রোব দ্বারা প্রতিফলিত হয়।অতিস্বনক নির্গমন এবং গ্রহণের মধ্যে সময় পার্থক্য স্তর পরিমাপ অর্জন করা হয়শব্দ তরঙ্গ প্রেরণ দূরত্ব L, শব্দ গতি v এবং শব্দ তরঙ্গ প্রেরণ সময় t এর মধ্যে সম্পর্কটি সূত্র দ্বারা প্রকাশ করা যেতে পারেঃ

অতিস্বনক দূরত্ব পরিমাপের সূত্র

L: অতিস্বনক জোন এবং পরিমাপকৃত উপাদান পৃষ্ঠের মধ্যে দূরত্ব। এককঃ m;

v: তাপমাত্রা ক্ষতিপূরণের পরে শব্দ গতির মান। এককঃ m/s;

t: পরিমাপ পরিসীমা মধ্যে শব্দ তরঙ্গ চলমান সময়. একক: s

3বৈশিষ্ট্য

• সুরক্ষা স্তরঃ IP68
• RS485 যোগাযোগের সাথে সজ্জিত, ডেটা পড়তে এবং লিখতে পারে
• ঠিকানা, বাউড রেট, এবং অন্যান্য সংশ্লিষ্ট পরামিতি ModBus-RTU প্রোটোকলের মাধ্যমে সংশোধন করা যেতে পারে;
• স্বল্প প্রতিক্রিয়া সময়
• তাপমাত্রা ক্ষতিপূরণ

4আবেদন

• পানির নিচে অবস্থান এবং দূরত্ব সনাক্তকরণ
• পানির নিচে রোবট বাধা এড়ানো এবং সংঘর্ষ সনাক্তকরণ
• পানির নিচে গেট সুইচ স্ট্যাটাস পর্যবেক্ষণ
• ট্যাংক পানির স্তর পর্যবেক্ষণ
• চালকবিহীন নৌকার জন্য আবেদন

5প্রযুক্তিগত পরামিতি
