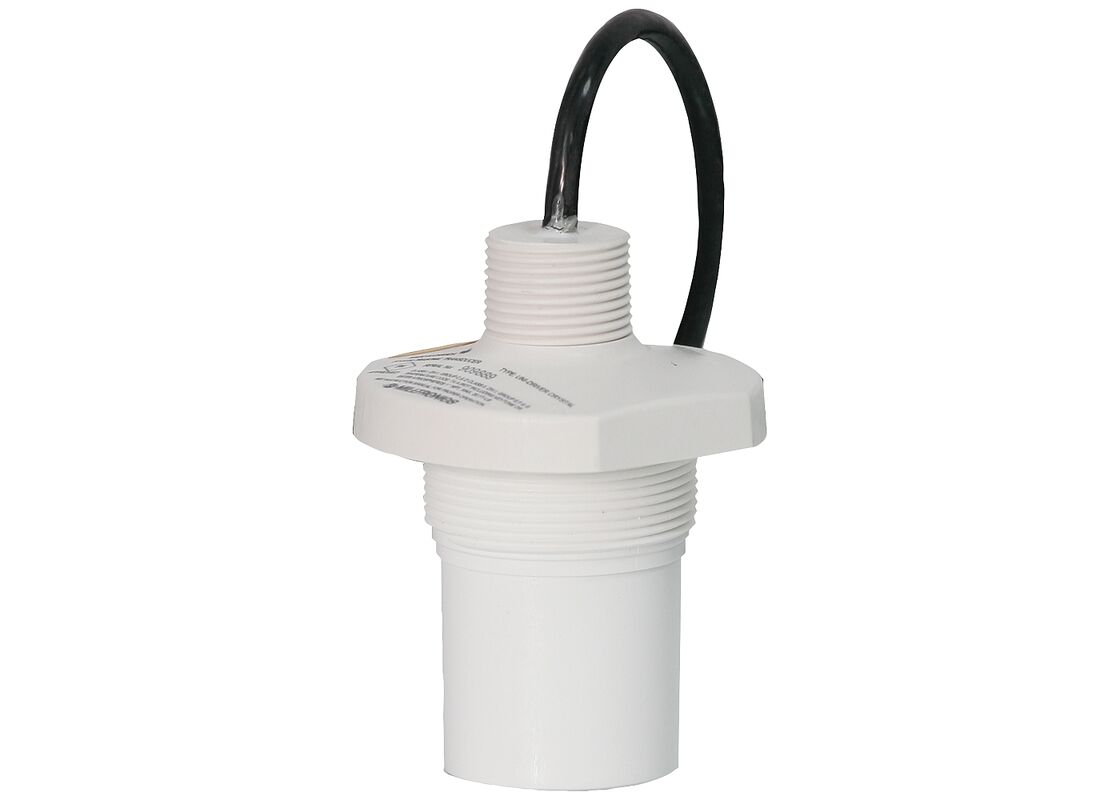

ST-H আলট্রাসনিক লেভেল ট্রান্সডিউসার
ST-H ট্রান্সডিউসারগুলি রাসায়নিক সংরক্ষণ এবং তরল ট্যাঙ্কে স্তর পরিমাপ করতে আলট্রাসনিক প্রযুক্তি ব্যবহার করে।
অংশ নম্বর এবং আনুষাঙ্গিক
| অংশ নম্বর |
বর্ণনা |
| 7ML1830-1AQ |
ইজি এইমার II, অ্যালুমিনিয়াম, 3/4 ইঞ্চি NPT সহ 3/4 - 1 ইঞ্চি PVC কাপলিং |
| 7ML1830-1AU |
ইজি এইমার II, 304, ফ্ল্যাঞ্জ সহ NPT থ্রেড, W/CPLNG, 1 ইঞ্চি |
| 7ML1830-1AX |
ইজি এইমার II ফ্ল্যাঞ্জ, অ্যালুমিনিয়াম সহ M20 অ্যাডাপ্টার, 1" এবং 1-1/2" BSP অ্যালুমিনিয়াম কাপলিং |
| 7ML1830-1BK |
ইউনিভার্সাল বক্স ব্র্যাকেট, FMS-200 |
| 7ML1830-1BT |
ইউনিভার্সাল মাউন্টিং অ্যাডাপ্টার, 2 ইঞ্চি NPT |
| 7ML1830-1BU |
ইউনিভার্সাল মাউন্টিং অ্যাডাপ্টার, 2 ইঞ্চি BSP |
| 7ML1830-1EF |
অ্যাডাপ্টার 1"NPT/M20 |
| 7ML1830-1GN |
ইজি এইমার অ্যাডাপ্টার কিট, 304, M20 থেকে 1"NPT, 1"NPT থেকে 1"BSP, 1"NPT থেকে 1.5"BSP |
| 7ML1930-1FX |
কিট, আইসোলেশন, 1" NPT, XDUCERS |
প্রধান সুবিধা
- একটি সংকীর্ণ স্ট্যান্ডপাইপে মাউন্ট করা যেতে পারে
- ক্ষয়কারী এবং কঠোর পরিবেশ থেকে মুক্ত
- সংহত তাপমাত্রা সেন্সর
অ্যাপ্লিকেশন বিবরণ
ST-H এর সংকীর্ণ নকশা ট্রান্সডিউসারটিকে একটি সংকীর্ণ স্ট্যান্ডপাইপে মাউন্ট করার অনুমতি দেয়। সঠিকভাবে মাউন্ট করা হলে, এটি প্রক্রিয়া থেকে সম্পূর্ণরূপে সুরক্ষিত থাকে এবং এমনকি কঠোর, ক্ষয়কারী পরিবেশে ব্যবহার করা যেতে পারে।
অপারেশন চলাকালীন, আলট্রাসনিক ট্রান্সডিউসার ট্রান্সডিউসার মুখের সাথে লম্বভাবে একটি সংকীর্ণ বীমে শব্দ স্পন্দন নির্গত করে। লেভেল ট্রান্সসিভার পালস নির্গমন এবং প্রতিধ্বনির গ্রহণের মধ্যে প্রচারের সময় পরিমাপ করে উপাদান থেকে ট্রান্সডিউসারের দূরত্ব গণনা করে। অনুমোদিত সীমার মধ্যে তাপমাত্রার পরিবর্তনের কারণে শব্দের গতিতে পরিবর্তনগুলি স্বয়ংক্রিয়ভাবে সংহত তাপমাত্রা সেন্সর দ্বারা ক্ষতিপূরণ করা হয়।
প্রধান অ্যাপ্লিকেশন:
রাসায়নিক সংরক্ষণ, তরল ট্যাঙ্ক
প্রযুক্তিগত বৈশিষ্ট্য
অপারেশন মোড
আলট্রাসনিক ট্রান্সডিউসার
পরিমাপের নীতি
আলট্রাসনিক ট্রান্সডিউসার
পরিমাপের পরিসীমা
0.3 ... 10 মিটার (1 ... 33 ফুট)
ফ্রিকোয়েন্সি
44 kHz
বিম কোণ
12°
তাপমাত্রা ক্ষতিপূরণ
সংহত তাপমাত্রা সেন্সর দ্বারা ক্ষতিপূরণ
চাপ
সাধারণ বায়ুমণ্ডলীয় চাপ
আশেপাশের তাপমাত্রা
-20 ... +60 °C (-5 ... +140 °F) (ATEX এবং UKEX অনুমোদিত মডেল)
-40 ... +73 °C (-40 ... +163 °F) (CSA/FM অনুমোদিত মডেল)
সংরক্ষণ তাপমাত্রা
-20 ... +60 °C (-5 ... +140 °F)
ওজন
1.4 কেজি (3 পাউন্ড)
উপাদান (ঘের)
ETFE বা PVDF (ইপোক্সি ফিটেড জয়েন্ট) দিয়ে তৈরি বেস এবং ঢাকনা
প্রক্রিয়া সংযোগ
2" NPT [(Taper), ASME B1.20.1], R 2" [(BSPT), EN 10226] বা G 2" [(BSPP), EN ISO 228-1]
সুরক্ষার মাত্রা
IP68
কেবল সংযোগ
2-কোর শিল্ডেড/টুইস্টেড, 0.519 mm² (20 AWG), PVC শীথ
কেবল (সর্বোচ্চ দৈর্ঘ্য)
365 মিটার (1 200 ফুট) RG 62 A/U কোএক্সিয়াল কেবল সহ
ফ্ল্যাঞ্জ অ্যাডাপ্টার
3" ইউনিভার্সাল (DN 65, PN 10 এবং 3" ASME এর সাথে মানানসই)
সার্টিফিকেট এবং অনুমোদন
CE, UKCA, RCM, KC, CSA ক্লাস I, II, III, Div. 1, গ্রুপ A, B, C, D, E, F, G T3 (শুধুমাত্র ETFE); FM ক্লাস I, II, Div. 1, গ্রুপ C, D, E, F, G T4A; ATEX II 2G Ex mb IIC T5 Gb; UKEX II 2G Ex mb IIC T5 Gb; INMETRO Ex mb IIC T5 Gb VLAREM II RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022 FDA (ভিজে যাওয়া সেন্সর) পরিবেশগত পণ্য ঘোষণা (EPD) কাজাখস্তান মেট্রোলজি
