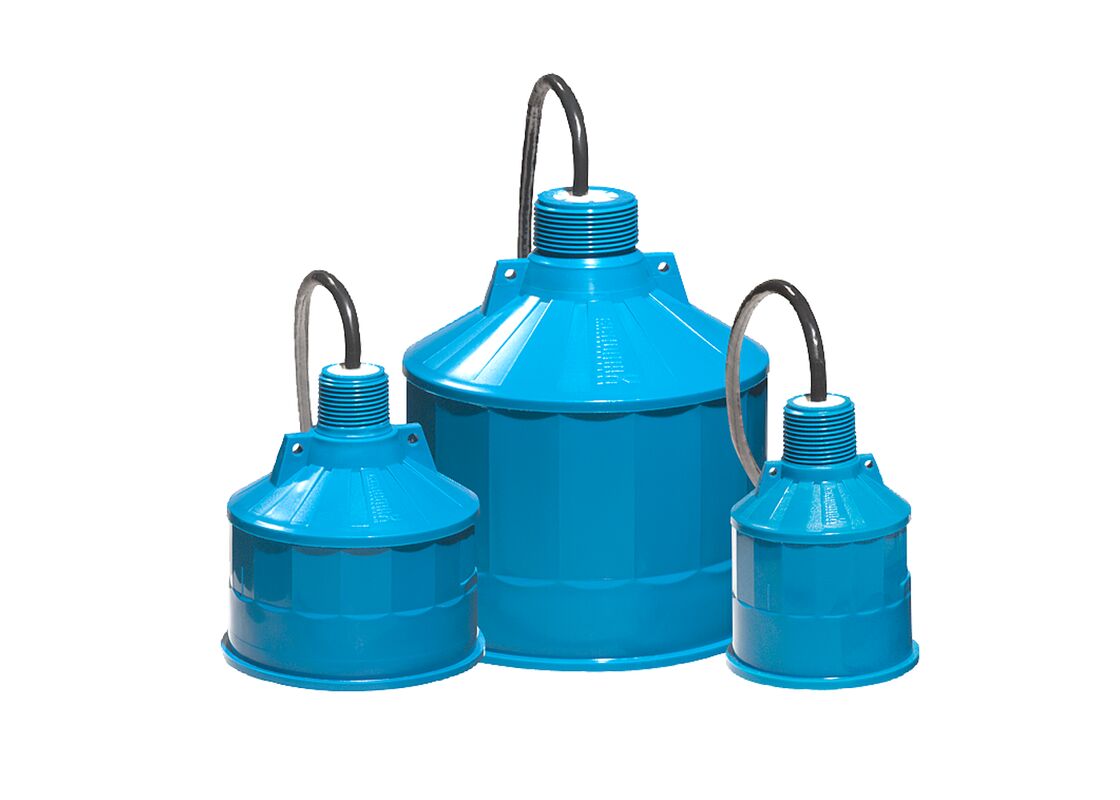

EchoMax XPS ট্রান্সডিউসার
EchoMax XPS ট্রান্সডিউসারগুলি তরল এবং কঠিন পদার্থের বিস্তৃত পরিসরে স্তর পরিমাপ করতে অতিস্বনক প্রযুক্তি ব্যবহার করে।
উপলব্ধ মডেল
| 7ML1121-..... |
ECHOMAX XPS-10C ট্রান্সডিউসার |
| 7ML1124-..... |
ECHOMAX XPS-15C ট্রান্সডিউসার |
| 7ML1171-..... |
ECHOMAX XPS-15F ট্রান্সডিউসার |
| 7ML1155-..... |
Echomax XPS-30C ট্রান্সডিউসার |
| 7ML1115-..... |
ECHOMAX XPS-10 ট্রান্সডিউসার |
আনুষাঙ্গিক এবং যন্ত্রাংশ
| অংশ সংখ্যা |
বর্ণনা |
| 7ML1830-1AN |
EASY AIMER II, অ্যালুমিনিয়াম, 3/4 ইঞ্চি NPT, 1 - 1 1/2 ইঞ্চি গ্যালভানাইজড কাপলিং সহ (শুধুমাত্র XPS-30 বা XPS-40 ট্রান্সডিউসারগুলির সাথে ব্যবহারের জন্য) |
| 7ML1830-1AQ |
EASY AIMER II, অ্যালুমিনিয়াম, 3/4 ইঞ্চি NPT, 3/4 - 1 ইঞ্চি PVC কাপলিং সহ |
| 7ML1830-1AT |
EASY AIMER II, 304, NPT থ্রেড সহ, 1 1/2 ইঞ্চি কাপলিং সহ |
| 7ML1830-1AU |
EASY AIMER II, 304, ফ্ল্যাঞ্জ সহ NPT থ্রেড, W/CPLNG, 1 ইঞ্চি |
| 7ML1830-1AX |
Easy Aimer II ফ্ল্যাঞ্জ, অ্যালুমিনিয়াম, M20 অ্যাডাপ্টার সহ, 1" এবং 1-1/2" BSP অ্যালুমিনিয়াম কাপলিং |
| 7ML1830-1BH |
SHIELD, নিমজ্জন, কিট, XPS10/XRS-5 সেন্সরগুলির জন্য |
| 7ML1830-1BJ |
SHIELD, নিমজ্জন, কিট, XPS15 সেন্সরগুলির জন্য |
| 7ML1830-1BK |
ইউনিভার্সাল বক্স ব্র্যাকেট, FMS-200 |
| 7ML1830-1BL |
চ্যানেল ব্র্যাকেট, ওয়াল মাউন্ট, FMS-210 |
| 7ML1830-1BM |
এক্সটেন্ডেড চ্যানেল ব্র্যাকেট, ওয়াল মাউন্ট FMS-220 |
| 7ML1830-1BN |
চ্যানেল ব্র্যাকেট, ফ্লোর মাউন্ট FMS-310 |
| 7ML1830-1BP |
এক্সটেন্ডেড চ্যানেল ব্র্যাকেট, ফ্লোর মাউন্ট, FMS-320 |
| 7ML1830-1BQ |
ব্রিজ চ্যানেল ব্র্যাকেট, ফ্লোর মাউন্ট, FMS-350 |
| 7ML1830-1DN |
লকনাট, 1"BSP, ফ্ল্যাঞ্জযুক্ত, প্লাস্টিক |
| 7ML1830-1DP |
লকনাট, 1 1/2"BSP, ফ্ল্যাঞ্জযুক্ত |
| 7ML1830-1DR |
লকনাট, 1" BSP, সাধারণ |
| 7ML1830-1DS |
লকনাট, 1"NPT, প্লাস্টিক |
| 7ML1830-1EA |
অ্যাডাপ্টার 1" BSP - 20MM |
| 7ML1830-1EB |
অ্যাডাপ্টার (XPS30) 1-1/2" BSP |
| 7ML1830-1EF |
অ্যাডাপ্টার 1"NPT/M20 |
| 7ML1830-1GN |
Easy Aimer অ্যাডাপ্টার কিট, 304, M20 থেকে 1"NPT, 1"NPT থেকে 1"BSP, 1"NPT থেকে 1.5"BSP |
| 7ML1930-1BJ |
ট্যাগ, স্টেইনলেস স্টীল, ছিদ্র সহ আসে, 12 X 45MM, একটি টেক্সট লাইন |
| 7ML1930-1FX |
কিট, আইসোলেশন, 1" NPT, XDUCERS |
প্রধান সুবিধা
- সংহত তাপমাত্রা ক্ষতিপূরণ
- কম রিং প্রভাব ব্ল্যাংকিং দূরত্ব হ্রাস করে
- ধুলোময় অ্যাপ্লিকেশনের জন্য ঐচ্ছিক ফেনা ফেস
- স্ব-পরিষ্কার এবং কম রক্ষণাবেক্ষণ
- রাসায়নিকভাবে প্রতিরোধী
- হারমেটিকভাবে সিল করা
অ্যাপ্লিকেশন
XPS ট্রান্সডিউসারগুলি সম্পূর্ণরূপে নিমজ্জিত হতে পারে, বাষ্প এবং ক্ষয়কারী রাসায়নিকের প্রতিরোধী এবং ফ্ল্যাঞ্জ ছাড়াই ইনস্টল করা যেতে পারে। XPS সিরিজ 30 মিটার (100 ফুট) পর্যন্ত এবং সর্বোচ্চ 95 °C (203 °F) পর্যন্ত বিভিন্ন পরিমাপের জন্য সংস্করণ সরবরাহ করে।
অপারেশন চলাকালীন, EchoMax ট্রান্সডিউসারগুলি একটি সংকীর্ণ বীমে শব্দ স্পন্দন নির্গত করে। স্তর মনিটর পালস নির্গমন এবং এর প্রতিবিম্বের (প্রতিধ্বনি) মধ্যে প্রচারের সময় পরিমাপ করে দূরত্ব গণনা করে।
প্রযুক্তিগত বৈশিষ্ট্য
| ইনপুট |
XPS-10/XPS-10C |
XPS-15/XPS-15C/XPS-15F |
XPS-30/XPS-30C |
| পরিমাপের পরিসীমা |
0.3 ... 10 মি (1 ... 33 ফুট) |
স্ট্যান্ডার্ড: 0.3 ... 15 মি (1 ... 50 ফুট)
XPS-15F: 0.45 ... 15 মি (1.5 ... 50 ফুট) |
0.6 ... 30 মি (2 ... 100 ফুট) |
| ফ্রিকোয়েন্সি |
44 kHz |
44 kHz |
30 kHz |
| বিম কোণ |
12° |
6° |
6° |
| অবস্থান |
ঘরের ভিতরে/বাইরে |
ঘরের ভিতরে/বাইরে |
ঘরের ভিতরে/বাইরে |
| আশেপাশের তাপমাত্রা |
-40 ... +95 °C (-40 ... +203 °F) |
-40 ... +95 °C (-40 ... +203 °F)
XPS-15F: -20 ... +95 °C (-4 ... +203 °F) |
-40 ... +95 °C (-40 ... +203 °F) |
| সংরক্ষণ তাপমাত্রা |
-40 ... +95 °C (-40 ... +203 °F) |
-40 ... +95 °C (-40 ... +203 °F)
XPS-15F: -20 ... +95 °C (-4 ... +203 °F) |
-40 ... +95 °C (-40 ... +203 °F) |
| দূষণের মাত্রা |
4 |
4 |
4 |
| চাপ |
8 বার g (120 psi g)
ফ্ল্যাঞ্জযুক্ত: 0.5 বার g (7.25 psi g) |
8 বার g (120 psi g)
ফ্ল্যাঞ্জযুক্ত: 0.5 বার g (7.25 psi g) |
0.5 বার g (7.25 psi g)
ফ্ল্যাঞ্জযুক্ত: 0.5 বার g (7.25 psi g) |
| ওজন |
0.8 কেজি (1.8 পাউন্ড) |
1.3 কেজি (2.8 পাউন্ড)
ফ্ল্যাঞ্জযুক্ত: 2 কেজি (4.4 পাউন্ড) |
4.3 কেজি (9.5 পাউন্ড) |
| বিদ্যুৎ সরবরাহ |
শুধুমাত্র অনুমোদিত সিমেন্স কন্ট্রোলারগুলির সাথে ট্রান্সডিউসারের অপারেশন |
শুধুমাত্র অনুমোদিত সিমেন্স কন্ট্রোলারগুলির সাথে ট্রান্সডিউসারের অপারেশন |
শুধুমাত্র অনুমোদিত সিমেন্স কন্ট্রোলারগুলির সাথে ট্রান্সডিউসারের অপারেশন |
| উপাদান |
স্ট্যান্ডার্ড: PVDF
ফ্ল্যাঞ্জযুক্ত: CPVC ফ্ল্যাঞ্জ সহ PVDF
বিকল্প: CPVC ফ্ল্যাঞ্জ সহ PTFE ফেস |
স্ট্যান্ডার্ড: PVDF
ফ্ল্যাঞ্জযুক্ত: CPVC ফ্ল্যাঞ্জ সহ PVDF
বিকল্প: CPVC ফ্ল্যাঞ্জ সহ PTFE ফেস |
স্ট্যান্ডার্ড: PVDF
ফ্ল্যাঞ্জযুক্ত: CPVC ফ্ল্যাঞ্জ সহ PVDF
বিকল্প: CPVC ফ্ল্যাঞ্জ সহ PTFE ফেস |
| রঙ |
নীল |
নীল
XPS-15F: ধূসর |
নীল |
| প্রসেস সংযোগ |
1" NPT বা 1" BSPT |
1" NPT বা 1" BSPT
XPS-15F: 1" NPT |
1.5" ইউনিভার্সাল থ্রেড (NPT বা BSPT) |
| সুরক্ষার মাত্রা |
IP66/68 |
IP66/68 |
IP66/68 |
| কেবল |
2-তারের টুইস্টেড জোড়া/ব্রেডেড এবং ফয়েল শিল্ডেড 0.5 মিমি² (20 AWG) PVC জ্যাকেট |
2-তারের টুইস্টেড জোড়া/ব্রেডেড এবং ফয়েল শিল্ডেড 0.5 মিমি² (20 AWG) PVC জ্যাকেট |
2-তারের টুইস্টেড জোড়া/ব্রেডেড এবং ফয়েল শিল্ডেড 0.5 মিমি² (20 AWG) PVC জ্যাকেট |
| বিচ্ছেদ |
সর্বোচ্চ 365 মি (1 200 ফুট) |
সর্বোচ্চ 365 মি (1 200 ফুট) |
সর্বোচ্চ 365 মি (1 200 ফুট) |
সার্টিফিকেশন এবং অনুমোদন
স্ট্যান্ডার্ড:CE, UKCA, CSA, FM, ATEX, UKEX, IEC Ex, NEPSI, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (ভিজে যাওয়া সেন্সর), পরিবেশগত পণ্য ঘোষণা (EPD), কাজাখস্তান মেট্রোলজি
XPS-10C:CSA, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (ভিজে যাওয়া সেন্সর), পরিবেশগত পণ্য ঘোষণা (EPD), কাজাখস্তান মেট্রোলজি
XPS-15C:CSA, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (ভিজে যাওয়া সেন্সর), পরিবেশগত পণ্য ঘোষণা (EPD), কাজাখস্তান মেট্রোলজি
XPS-15F:FM ক্লাস I, বিভাগ 1, গ্রুপ A, B, C, এবং D, ক্লাস II বিভাগ 1, গ্রুপ E, F, এবং G, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (ভিজে যাওয়া সেন্সর), পরিবেশগত পণ্য ঘোষণা (EPD), কাজাখস্তান মেট্রোলজি
XPS-30C:CSA, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (ভিজে যাওয়া সেন্সর), পরিবেশগত পণ্য ঘোষণা (EPD), কাজাখস্তান মেট্রোলজি
